Import

Seu trabalho pode exigir que você importe desenhos de colegas que usam versões anteriores do Vectorworks ou de outros programas. A funcionalidade de importação fornece os meios para incorporar arquivos Vectorworks aos arquivos de outros programas, incluindo outros programas e planilhas CAD.

Importação Arrastar e Soltar

Além dos comandos de importação no menu Arquivo você poderá também usar o atalho de arrastar e soltar disponível para diversos formatos de arquivo. Clique no arquivo que deseja importar e arraste-o para uma janela contendo um documento do Vectorworks.

O atalho de arrastar e soltar está disponível para os seguintes formatos de arquivo: [confirm this list periodically KB 3/18]:

Os arquivos importados serão centralizados no ponto onde foram soltos, exceto no caso dos seguintes formatos: DXF/DWG, DWF, Revit, IFC, Nuvem de pontos, Shapefile e SketchUp.

Importando o Formato PartSpec

Comando	Workspace: Path
Import PartSpec	• Architect: AEC > Machine Design • Landmark: Landmark > Machine Design • Spotlight: Spotlight > Machine Design

O comando Importar PartSpec importa arquivos PartSpec da Thomas Register salvos nos formatos DWG/DXF (objetos 2D) ou IGES/ACIS (objetos 3D). Ele coloca todas as partes em uma mesma classe na camada de projeto ativa e exclui todas as camadas alheias. O comando Importar PartSpec não faz distinção entre um arquivo criado pela Thomas Register e um arquivo criado por outros fornecedores.

Parâmetro	Descrição
Importar Parte 2D (DWG/DXF)	Selecione para importar uma parte 2D de um arquivo DWG ou DXF
Importar como um símbolo com o nome	Marque esta opção para importar a parte como um simbolo. Informe o nome do símbolo no campo correspondente.
Importar como um grupo	Marque esta opção para importar a parte como um grupo
Associar informações da parte ao grupo ou símbolo	Marque esta opção para associar as informações fornecidas pelo fabricante da parte ao símbolo ou grupo. As informações são associadas através do formato de registro Informações de Parte, que será criado se já não existir no arquivo.
Colocar objetos na classe	Selecione a classe que você deseja aplicar a todos os objetos que serão importados
Importar Parte 3D	Selecione para importar uma parte em 3D
ACIS	Selecione para importar uma parte a partir de um arquivo ACIS
IGES	Selecione para importar uma parte a partir de um arquivo IGES

2 Dependendo do tipo de arquivo que está sendo importado, especifique as opções de importação.

Importar	Descrição
Parte 2D de um arquivo DWG ou DXF	Na janela Importar Arquivos DXF/DWG, selecione o arquivo a ser importado e clique em Abrir. A janela Opções de Importação DXF/DWG é exibida. (Veja DXF/DWG and DWF File Import). A única configuração que talvez precise ser alterada na janela Opções de Importação DXF/DWG é a Configuração de Unidades no Arquivo na aba Ajustes Primários. Esta configuração diz respeito às unidades de medida usadas no arquivo PartSpec DXF ou DWG, e não às unidades de medida usadas no arquivo Vectorworks. Não altere a opção Importar Camadas DXF como Classes na aba Atributos Gráficos ou a opção Agrupar Campos do Registro na aba Objetos. Ao alterar estas opções os objetos não serão importados corretamente. Dependendo da parte importada, as janelas Mapear Cores para Espessuras de Linha e/ou Mapeamento de Fontes podem ser exibidas. Faça as alterações necessárias e clique em OK. A parte será importada no arquivo com base nas configurações especificadas.
Parte 3D de um arquivo ACIS ou IGES	Se este for um arquivo IGES, a janela Importar Arquivo IGES será exibida. Selecione o arquivo que deseja importar e clique em Abrir. Se este for um arquivo ACIS, a janela Importar Arquivo SAT será exibida. Selecione o arquivo que deseja importar e clique em Abrir. A parte será importada para a classe e a camada de projeto atuais e estará disponível para edição e/ou conversão em um símbolo.

Importando o Formato SketchUp

O comando Importar SketchUp permite importar desenhos arquitetônicos criados com o SketchUp(r) (versão 4 ou superior) para um arquivo do Vecorworks. As instâncias de componente do SketchUp são importadas como símbolos 3D e a geometria pode ser designada como parede, água de telhado e piso. Depois da importação você poderá melhorar o modelo usando as ferramentas de edição do Vectorworks ou substituir os símbolos 3D importados por símbolos 3D do Vectorworks.

Comando	Path
Importar SketchUp	File > Import

As opções de importação flexíveis permitem a conversão automática de elementos arquitetônicos com base em seus ângulos ou a conversão de geometria em materiais ou camadas específicos do SketchUp.

Considere os seguintes pontos ao importar um arquivo do SketchUp para um arquivo do Vectorworks.

• Camadas do SketchUp são importadas como classes no Vectorworks. A geometria de camadas invisíveis no SketchUp tem seus atributos de classe definidos como invisíveis no Vectorworks.

• Grupos do SketchUp são importados como objetos de grupo do Vectorworks. Se o grupo do SketchUp têm uma escala atribuída, os objetos importados dentro do grupo serão convertidos com essa escala.

• Componentes do SketchUp são importados como símbolos 3D do Vectorworks, exceto nos casos raros em que eles têm escala não linear, nesse caso eles são importados como grupos de geometria convertida.

• Um componente que cria uma abertura em uma face vertical é importado como um símbolo na parede, se anexado a um objeto é importado como uma parede do Vectorworks.

• Quando selecionados, os objetos arquitetônicos no Vectorworks são criados a partir de faces do SketchUp que não estão contidas em grupos de componentes do SketchUp.

• O formato do SketchUp suporta materiais na frente e no verso de cada face de um objeto. Quando importado como polígonos 3D, apenas o material frontal é atribuído aos objetos importados, pois o Vectorworks suporta apenas um material para polígonos 3D.

• Quando importado como objetos arquitetônicos, ambos os materiais de frente e verso são importados e atribuídos aos objetos importados, pois o Vectorworks suporta diversos materiais nesse caso.

• Quando importado como objetos de arquitetura, as faces que não fazem parte de um grupo ou de uma instância de componente no SketchUp serão importadas como tetos, lajes ou pisos.

Alternativamente, selecione o arquivo que deseja importar e arraste-o para um arquivo Vectorworks aberto.

3 Selecione o método de importação de geometria através das opções na guia Método de Importação.

Parâmetro	Descrição
Método de Importação
Simples	Marque esta opção para importar todos os objetos d arquivo selecionado. • Malhas/Polígonos 3D irá importar todos os objetos como malhas ou polígonos 3D. • Objetos Arquitetônicos irá importat os objetos como objetos arquitetônicos do Vectorworks. Faces verticais serão convertidas em paredes, faces horizontais serão convertidas em lajes e faces oblíquas serão convertidas em águas de telhado. O Vectorworks reconhece as faces em um arquivo SketchUp e determina se devem ser convertidas para elementos de construção analisando o ângulo da face em relação ao plano horizontal.
Personalizado	Permite selecionar quais materiais ou camadas devem ser importadas. Por padrão todas as camadas e materiais serão importadas.
Importar Em	Select Layer to display the list of layers in the SketchUp file or Materials to display the list of materials. A check mark to the left of each layer/material indicates that it is to be imported. To omit one or more layers/materials, select the item(s) to be omitted and click to remove the check mark.
Camada/Material Método de Importação	Selecione o material ou camada na lista e especifique se deseja que ele seja importado como uma malha ou polígono 3d, ou como um objeto arquitetônico.

4 Clique na aba Opções para especificar quais propriedades de material você deseja importar, e se deseja importar a geometria como objetos de malha ou polígonos 3D, e definir os parâmetros para os objetos arquitetônicos.

Parâmetro	Descrição
Opções
Import Materials	When selected, choose whether to assign fill colors from the imported objects according to the colors of the materials of objects. If Layer/Material Import Method is selected, any imported architectural objects will automatically be assigned the correct properties as defined in the SketchUp file.
Import Transparency and Image Data as Renderworks Textures	Select to import texture and transparency materials as Renderworks texture resources
Create Renderworks Textures for All Materials	Select to create Renderworks textures for all imported materials from the input file. Solid colors will also be imported as Renderworks textures.
Import the Geometry from the File as	Select whether to import geometry as a group of mesh objects or 3D polygons
Vectorworks Mesh Object	Select to import all geometry as a group of mesh objects. When importing as mesh objects with materials, the SketchUp faces will be triangulated; this affects the appearance of the imported file if pen color is used to display the face edges. Vectorworks maintains the original mesh smoothing normal and texture mapping data from SketchUp. This information can be edited on the Render tab of the Object Info palette, though some of the imported rendering information may be lost during editing.
Groups of 3D Polygons	Select to represent all imported geometry as a group of 3D polygons. When importing as 3D polygons, the SketchUp faces will not be triangulated except when importing complex faces with textures. SketchUp defines a complex face as a face containing either inner loops or openings cut by attached component instances or attached groups.
Preserve Texture Assignment and Mapping	If Import Materials is selected, and you are importing geometry as polygons, specify whether textures and texture mappings are applied to imported 3D polygons to preserve their overall appearance.
Architectural Objects parameters when created from automatic or layer/material assigned import method	Specify the thickness at which to create various building elements: • Wall Thickness: Set the thickness to assign to wall geometry during import; this value must be greater than zero • Floor Thickness: Set the thickness to assign to floor geometry during import • Roof Face Thickness: Set the thickness to assign to roof face geometry during import

5. Os componentes e a geometria do SketchUp são importadas como especificado, e são automaticamente selecionados. O Administrador de Recursos receberá os símbolos 3D convertidos.

Itens são importados na escala de 1:1. Pode ser útil clicar em Enquadrar Objetos na barra de visualização para encaixar os objetos no desenho. Também pode ser útil ajustar a escala da camada neste momento.

Importando em Formato PICT

Comando	Path
• Import PICT • Import PICT as Bitmap	Arquivo > Importar

Arquivos PICT eram originalmente produzidos pelo MacDraw e outros programas de desenho orientados a objetos. Ao importar um arquivo PICT usando o comando Importar PICT, múltiplos objetos de bitmap podem ser criados e posteriormente editados individualmente. Ao importarum arquivo PICT usando o comando Importar PICT como Bitmap, toda a imagem é importada como um único objeto de bitmap. Os comandos Aparar e Deformação não podem ser usados em objetos de bitmap. Os objetos importados por este comando serão automaticamente compactados no formato PNG.

1. Clique em Arquivo > Importar > Importar PICT ou Arquivo > Importar > Importar PICT como Bitmap.

Se preferir, clique no arquivo que deseja importar e arraste-o para uma janela contendo um documento do Vectorworks.

Importando um Objeto de Nuvem de Pontos

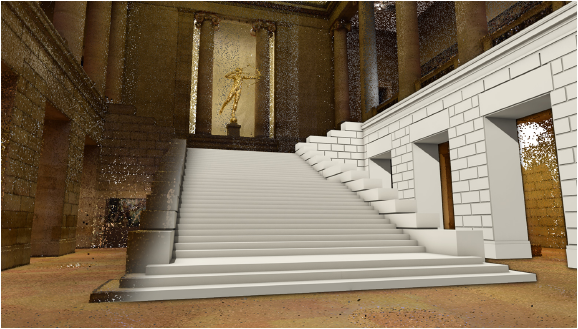

Um objeto de nuvem de pontos compreende um conjunto de pontos de dados 3D capturados da superfície do mundo real usando um scanner 3D. O objeto pode ser visualizado interativamente e transformado geometricamente (incluindo as funções de zoom, escala, giro, rotação, sobrevôo e através), recortado em seções horizontais ou verticais usando o comando Recorte Cúbico, atraído, medido e referenciado para dados, e colocado dentro de viewports. Ele fornece uma maneira eficiente e eficaz de trazer as condições existentes para o fluxo de trabalho do projeto.

Produtos do Vectorworks Design Series importam dados de nuvem de pontos registrados nos formatos de arquivo .laz, .las, .pts, .e57, .xyz e .ply.

Alternativamente, clique no arquivo a ser importado e o arraste para um arquivo aberto do Vectorworks.

Comando	Caminho
Importar Nuvem de Pontos	Arquivo > Importar

Parâmetro	Descrição
Número de pontos
Total no Arquivo de Origem	Exibição estática do número total de pontos no objeto de nuvem de pontos
Porcentagem a Importar	Indica a porcentagem do total de pontos no arquivo de origem a ser importada; para porcentagens inferiores a 100, uma amostra aleatória dos pontos disponíveis é importada
Número a Importar	Exibição estática do número de pontos a serem importados, calculado a partir do Total no Arquivo de Origem e da Porcentagem a Importar. O número máximo de pontos que podem ser importados para qualquer objeto de nuvem de um ponto é de 35 milhões.
Unidades	Especifica as unidades dos pontos a serem importados

O processo de importação muda automaticamente para uma visualização 3D, usando o padrão para modo de apresentação 3D e projeção especificada nas Preferências Vectorworks (Veja Vectorworks Preferences: 3D Tab). A Escala de Cores do objeto de nuvem de pontos pode ser editada na Paleta Info de Objeto.

Porque a Vista Topo/Plano e os Modos de Apresentação, exceto OpenGL ou Wireframe, são improváveis de serem usados em um fluxo de trabalho de nuvem de pontos, uma imagem de baixa resolução é exibida para Topo/Plano e uma caixa de arame simples é exibida para os outros modos de apresentação.

Importando em Formato OBJ (Apenas 3D)

OBJ is a 3D format commonly used for point cloud information, as well as 3D scene models. OBJ files can be optionally accompanied by material files (.mtl) and texture files (.tga, .targa, .dds, .jpg, .png, etc.); the geometry imported with the OBJ file is independent from the material file. Material files may fail to import if the referenced texture files require codecs that are not installed. OBJ files must contain at least one closed face object in order to successfully import. 3D geometry imports as mesh objects.

Comando	Caminho
Importar OBJ (Apenas 3D)	Arquivo > Importar

Parameter	Description
Import Materials	Select to import material files and any referenced texture files; if no material (.mtl) file exists in the folder containing the geometry (.obj) file, these options are grayed
Import Transparency and Image Data as Renderworks Textures	Converts imported texture information from the material file data into Renderworks textures, including transparency and image data
Create Renderworks Textures for All Materials	Converts all imported materials data into Renderworks textures, including plain color fills
Mesh Import Options
Mesh Smoothing	Select how mesh smoothing is applied to imported mesh objects: • Select Custom Crease Angle to define the Crease Angle for the imported objects. • Select Use Document Settings to use the crease angle as defined in the document settings; for more information, Veja Vectorworks Preferences: Display Tab.
Crease Angle	When Custom Crease Angle is selected, enter the desired angle to smooth mesh objects rendered with OpenGL or a Renderworks rendering mode; enter a higher crease angle value for a smoother surface (range: 0–180)
Model Space Units	Because OBJ files do not store unit information, select the space units used in the OBJ file for import; this affects the size of the imported meshes

OBJ geometry and components are imported as specified. A mesh object is created, and it is automatically selected.

If the 3D information was derived from laser scanners, the object’s orientation after import may be different from the original due to the differences in the coordinate systems.

Importando Texturas do Cinema 4D

Comando	Path
Importar Texturas do Cinema 4D	Arquivo > Importar

Texturas de Cinema 4D podem ser importadas para uso como um recurso nos arquivos do Vectorworks, mesmo se você não possui uma cópia do Cinema 4D. As texturas importadas podem ser editadas pela janela Editar Textura (Veja Editing Textures and Shaders from the Resource Manager).

O software do Vectorworks cria uma pasta de recursos da textura com o mesmo nome do arquivo de origem do Cinema 4D. As texturas são colocadas na pasta, que é acessada através do Administrador de Recursos.

Importing a Revit File

Revit files (.rvt or .rfa) created in versions 2011 through 2018 can be imported.

Command	Path
Import Revit	File > Import

• All 2D views (floor plans, ceiling plans, and sheets) import as sheet layers, with the graphics inside the annotation group of an empty viewport.

• The 3D model imports as one or more design layers; a design layer is created for each story of a multi-story model.

• For .rfa files, a record is created for the family definition and for every nested family. For .rvt files, a record is created for every family definition.

• Straight and round walls are imported as Vectorworks walls, with components, and with wall joins preserved. Non-perpendicular walls and walls with horizontal peaks do not import as walls.

• Windows and doors import as custom window and door symbols, and are properly placed in walls.

Parameter	Description
Import Views	Select which views to import: the currently active view only, a 3D model view, or all 2D and 3D views. For 2D views, imported graphics are placed on a sheet layer. For 3D views, graphics are placed on a design layer.
Import Elements
Create Vectorworks Native Objects	Imports Revit objects as Vectorworks objects when possible (walls, doors, and symbols, for example)
Import other Objects as	For objects that cannot be imported as native objects, select which type of geometry to use for the Revit entity objects: • Vectorworks Mesh Objects creates one or more mesh objects (smallest file size, reasonable import time). • Groups of 3D Polygons creates one or more groups of 3D polygons (largest file size, reasonable import time). • Vectorworks Solid Objects creates one or more solid objects, or mesh objects where solids are not possible (reasonable file size, but the process can be very slow and import may take a long time).
Import Textures and Texture Mapping	Imports textures as resources and applies them to the appropriate created objects or components

To edit a Revit entity, select it and click Edit Geometry from the Object Info palette.

Importando um Arquivo EPSF

Comando	Path
Importar EPSF	Arquivo > Importar

Arquivos PostScript Encapsulados (EPSF) são produzidos por muitos aplicativos de editoração gráfica e de impressão. Os EPSFs são arquivos típicos de alta-resolução, mas somente irão exibir uma imagem de preview se uma estiver selecionada quando o arquivo foi criado.

Como alternativa, clique no arquivo para importar e arraste-o para a janela onde um documento Vectorworks estiver aberto.

Importando Arquivos de Imagem

Importando um Arquivo de Imagem

Imagens podem ser importadas para o desenho; por exemplo, você pode importar um croqui ou um logotipo. O produto Vectorworks Design Series possui a opção de criar uma referência para a imagem original, caso a imagem original seja modificada e você quer manter a imagem importada atualizada.

[Need info here on how to import an aerial photo/image from Google earth, for the purposes of links from landing page - AD 4/2016]

A tabela seguinte lista os formatos padrão de importação de imagem suportados [KB: confirm list is still accurate 3/18].

Independente do formato importado, imagens são comprimidas ou para JPEG ou PNG quando importadas para um arquivo Vectorworks.

Comando	Path
Importar Arquivo de Imagem	Arquivo > Importar

Formato de Importação	Mac	Windows
BMP	X	X
ECW	X	X
GIF	X	X
JPEG	X	X
JPEG2000	X	X
PNG	X	X
Photoshop (.psd)	X
SGI	X
TGA	X
TIFF	X	X
ICNS	X
ICO	X	X
MacPaint	X
XBitmap	X
WMPhoto		X

1 Selecionar Arquivo> Importar > Importar Imagem e então selecionar a imagem a ser importada.

Alternativamente, clicar no arquivo a ser importado e arrastar para dentro de um arquivo Vectorworks aberto.

Método de importação	Descrição
Bitmap	Imports the image file as a bitmap on the active layer of the drawing
Image Resource	Imports the image file as an image resource in the Resource Manager. An image resource can also be created directly from the Resource Manager. Veja Creating Image Resources for details.
Bitmap and Image Resource	Imports the image file as both a bitmap and an image resource. The bitmap and image resource are not associated with each other.

Método de importação

Descrição

Bitmap

Imports the image file as a bitmap on the active layer of the drawing

Image Resource

Imports the image file as an image resource in the Resource Manager.

An image resource can also be created directly from the Resource Manager. Veja Creating Image Resources for details.

Bitmap and Image Resource

Imports the image file as both a bitmap and an image resource. The bitmap and image resource are not associated with each other.

3 Informações sobre a imagem é exibida na parte superior da janela, incluindo o nome do arquivo e tipo, compressão, dimensões e tamanho descomprimido. Clicar Editar Atributos para ajustar os atributos da imagem importada, caso necessário.

A janela Atributos da Imagem abrirá. A mesma janela pode ser acessada depois da importação, clicando Atributos da Imagem na Paleta Info de Objeto de uma imagem selecionada; alternativamente, clique-direito (Windows) ou Ctrl-click (Mac) na imagem e selecione Editar Atributos da Imagem do menu contextual.

Uma prévia da imagem é exibida à esquerda, com os atributos da imagem à direita. Conforme os atributos mudam, a prévia é dinamicamente atualizada.

Parâmetros	Descrição
Tamanho da Imagem Raw	Inicialmente exibe o tamanho do arquivo da imagem original; se os atributos da imagem mudam, exibe o novo tamanho do arquivo, com o tamanho do arquivo original entre parênteses. Isso ajuda a avaliar o efeito que as mudanças nos atributos da imagem têm no tamanho do arquivo.
Modo de Cor	Modifica a cor da imagem. Mudando o modo de cor, o tamanho do arquivo é reduzido, mas informações de cores são perdidas. Opções disponíveis dependem do Método Compressão selecionado (PNG altera a profundidade de cor em bits por pixel, enquanto JPEG altera o modo de cor sem afetar a profundidade de cor) e se a imagem original inclui um canal alpha.
Método Compressão	Selecionar JPEG ou PNG, como descrito no passo 5.
Método Interpolação	Quando redimensionando uma imagem ou alterando seu modo de cor, especificar o método interpolação a ser utilizado; interpolação em alta qualidade proporciona melhores resultados, mas aumenta o tamanho do arquivo.
Cotas	Altera as cotas da imagem por pixel ou por percentual. Para manter a proporção da imagem, mantenha o lock ativado; alterações em uma cota também muda a outra. Uma imagem menor diminui o tamanho do arquivo, mas reduz a qualidade da imagem.
Resolução (durante importação apenas)	Especifica a resolução da imagem na importação. Alterando a resolução, as cotas da imagem são afetadas.
Preview (após importação apenas)	Após a imagem ter sido importada para o desenho, clicar Preview para exibir os efeitos da mudança nos atributos da imagem no desenho.

4 Clicar OK para retornar à janela Opções de Importação de Imagem (ou para a Paleta Info de Objeto). Quaisquer mudanças nos atributos da imagem surtem efeito.

5 Dois métodos de compressão estão disponíveis; dependendo do gráfico, um dos métodos pode ser mais adequado. O método de compressão que produz o menor tamanho de arquivo é selecionado por padrão. Selecionar o balanço desejado entre compressão e visualização detalhada. O tamanho do arquivo resultante para cada tipo de compressão é exibido para ajudar com a seleção. O método de compressão selecionado aqui substitui a seleção feita na janela Atributos da Imagem.

Se a opção selecionada resultar em um tamanho de arquivo maior que o tamanho descomprimido, a imagem é importada descomprimida.

Método Compressão	Descrição
JPEG	Fornece um elevado grau de compressão, resultando no menor tamanho de arquivo do Vectorworks.
PNG	Fornece um grau moderado de compressão, enquanto preserva os detalhes da imagem.
Importar em Preto e Branco	Para PNG, selecionar para importar como imagem monocromática de 1-bit (quando selecionado, substitui qualquer outro modo de cor selecionado na janela Atributos da Imagem).
Importar Canal Alfa	Para PNG e se o arquivo de origem possui um canal alpha, selecionar para preservar as opções de transparência da imagem; no Windows, a preferência Geração de Imagem por GDI + do Vectorworks deve ser ativada.

6 Se os produtos Vectorworks Design Series estão instalados, opções de referenciamento são exibidas. Veja Workgroups and Referencing para mais informações. Especificar as opções de referenciamento para a imagem importada como descrito na seguinte tabela.

Parâmetro	Descrição
Referenciar	Referenciar o arquivo original de imagem (arquivo principal) para que a imagem importada possa ser atualizada quando o arquivo principal for alterado.
Caminho Absoluto	Armazena o caminho absoluto do arquivo principal. Selecione essa opção quando a localização do arquivo principal não será alterada no futuro ou se o arquivo principal está em outro volume.
Caminho relativo ao documento atual	Armazena o caminho do arquivo original relativo ao arquivo alvo do Vectorworks; essa opção está disponível apenas se o arquivo original está no mesmo volume que o arquivo alvo; selecione essa opção se o arquivo alvo ou o arquivo original forem movidos para outro volume no futuro.
Salvar cache da referência no disco	Salva uma cópia da imagem de referência no arquivo alvo do Vectorworks; se desativado, o arquivo alvo é menor e a imagem é automaticamente atualizada quando o arquivo alvo é aberto.
Atualizar automaticamente a referência durante abertura de arquivo	Atualiza a imagem com o arquivo original toda vez que o arquivo é aberto, se a imagem estiver desatualizada.

Se o Vectorworks Landmark está instalado, e a imagem é georreferenciada, uma mensagem informa que a imagem foi traduzida. Veja Importando Imagens Georeferenciadas para maiores informações.

Imagens importadas são objetos planos e podem estar atribuídas para planos 3D. Elas podem ser dimensionadas, invertidas e recortadas. Veja Cropping Imported Images para mais informações sobre recortes.

Recortando Imagens Importadas As ferramentas Guarnição, Aparar e Deformação não podem ser usados em um arquivo importado.

Imagens importadas para o arquivo que não estão no formato JPEG podem ser comprimidas para JPEG com o comando Comprimir Imagens. Veja Compressing Images.

Se você usar o botão Apagar Área Fora do Recorte da Paleta Info de Objeto para modificar a imagem importada, a referência será quebrada.

Imagens com um canal alpha tem um fundo transparente quando na paleta Atributos, o estilo de preenchimento é Nenhum; isso ajuda a imagem a se misturar com o desenho mais facilmente. Para determinar se uma imagem tem um canal alpha, olhe no campo Formato dentro de Informações da Imagem na janela Opções de Importação de Imagem antes de importar ou no campo Imagem na Paleta Info de Objeto para uma imagem selecionada. Se um arquivo de origem com um canal alpha foi importado sem o canal alpha, o único jeito de restaurar é reimportando, com Importar Canal Alfa selecionado.

Uma imagem referenciada pode ser aberta com a aplicação associada por padrão para esse tipo de arquivo. Para abrir um arquivo de imagem referenciada, utilize um dos seguintes métodos:

• Ctrl-clique (Mac) ou clique-direito (Windows) na imagem referenciada na área de desenho e então selecione Abrir

• Ctrl-clique (Mac) ou clique-direito (Windows) na imagem referenciada na paleta Navegação e então selecione Abrir

• Selecione a imagem referenciada na paleta Navegação e então selecione Abrir do menu Navegação.

Importando Croquis Manuais

Digitalizando e importando croquis, e então rastreando eles, é uma técnica útil que pode ser utilizada como ponte entre desenho manual e o CAD. Para serem úteis, os croquis para rastreio devem ser desenhados em escala e digitalizados com uma resolução relativamente alta (300 dpi ou mais).

Comando	Path
Importar Arquivo de Imagem	Arquivo > Importar

1 Após a digitalização do croqui, salve o arquivo em um dos formatos de importação de imagem suportados no programa Vectorworks.

4 Selecione ou crie uma camada de desenho para importação do croqui. Defina a camada para a escala do croqui. Transforme essa camada na camada ativa.

5 Selecionar Arquivo > Importar > Importar Arquivo de Imagem para importar o croqui.

7 Mover a imagem para localizá-la corretamente. A imagem pode ser invertida; entretanto, os melhores resultados são obtidos quando a imagem é digitalizada o mais reta possível. Considere travar a imagem quando estiver na orientação desejada.

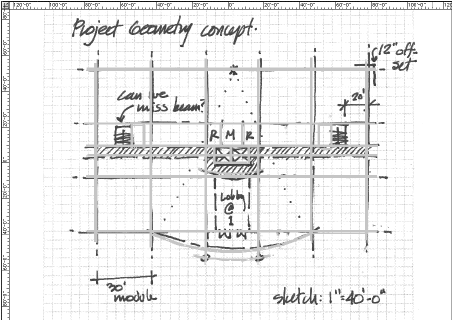

A imagem seguinte mostra um croqui digitalizado utilizado como base para o layout das guidelines. Desenhar guidelines na Classe de Guias. Antes da impressão, desative essa classe com Modificar > Guias > comando Esconder Guias. Veja Guias.

Importando Formato Metafile

Permite a você importar arquivos gráficos no formato Windows MetaFile. Este formato pode ser gerado por praticamente qualquer programa Windows, incluindo AutoCad™ e programas de processamento de texto.

Quando você importa um arquivo Metafile com o comando Importar Metafile, podem ser criados vários objetos de bitmap, que podem ser editadas individualmente mais tarde. Quando você importa um arquivo Metafile com o Importar Metafile como Bitmap, a imagem é importada como um único objeto bitmap. Algumas ferramentas de cisalhamento não podem ser utilizadas no mapa de bits importado. Objetos de bitmap importados com esses comandos automaticamente terão a compactação PNG aplicada.

Comando	Path
• Importar Metafile • Importar Metafile como Bitmap	Arquivo > Importar

1. Selecione Arquivo > Importar > Importar Metafile ou Arquivo > Importar > Importar Metafile como Bitmap.

Como alternativa, clique no arquivo a ser importado e arraste-o para a janela onde um documento Vectorworks estiver aberto.

Importando Texturas mtextur

Uma textura mtextur pode ser importada para o Vectorworks como uma textura Renderworks e/ou um arquivo de imagem. Muitas das texturas têm a reflexividade, a transparência e os shaders de relêvo necessários para uma textura de Renderworks detalhada. Quando informações adicionais, como nome do fabricante, material e assim por diante, estão disponíveis no recurso mtextur, essas informações são incluídas como uma marca pesquisável no Administrador de Recursos para o arquivo de imagem e/ou textura importado do Renderworks.

Para importar uma textura mtextur como uma textura Renderworks ou um arquivo de imagem:

Comando	Caminho
Importar mextur	Arquivo > Importar

Parâmetro	Descrição
Importar mtextur como	Selecionar o tipo de recurso a ser importado: Texturas Renderworks, imagens ou ambos
Fechar automaticamente a janela de diálogo "Importar mtextur" após download	Desmarcar para manter o navegador aberto após o download para importar recursos adicionais

4 Use os filtros mxtextur e a função de pesquisa para localizar os recursos para download.

5 Para o recurso mtextur selecionado, clique em CAD- & BIM-TEXTUR para fazer o download.

6 Se Fechar automaticamente a janela de diálogo "Importar mtextur" após download está desmarcado, clique em Fechar depois de selecionar todos os recursos necessários.

As texturas/imagens baixadas estão disponíveis no Administrador de Recursos para o arquivo atual; o último recurso baixado está ativo.

Importing MVR Files

Command	Path
Import MVR	File > Import

The MVR file format enables a bidirectional exchange of data between Vectorworks Spotlight software and lighting consoles or visualizers. You can export any Vectorworks drawing to a lighting console or visualizer to program a show (Veja Exporting MVR Files). If the MVR file is modified in the lighting console or visualizer, the modifications can be imported back into Vectorworks to update the original drawing. For example, if fixtures are added and renumbered or a drum kit is moved offstage, these changes can be merged with the Vectorworks drawing while preserving the original Vectorworks geometry.

Parameter	Description
Import Mode	Select which information to import from the MVR file. • Import Data only imports only the lighting device parameter data. • Import Geometry only imports only the geometry. • Import Data & Geometry imports both the data and the geometry.
Update Existing Objects only	Updates only the existing objects in the Vectorworks drawing with the imported data and/or geometry
Object Types	Select which type(s) of objects to import from the MVR file. The available objects depend on the contents of the file and the selected import options. Count indicates how many objects of each type are present in the file. A check mark next to each Object Type indicates that it will be imported.
Merge View	Lists the objects and data that will be modified when imported

Importando Arquivos PDF

Comando	Path
Importar PDF	Arquivo > Importar

O comando Importar PDF permite que um arquivo PDF possa ser importado para um arquivo Vectorworks, no qual cada página PDF torna-se um objeto PDF independente. Crie uma referência para o arquivo PDF original se o arquivo original sofrer qualquer alteração, e você pretender manter as páginas importadas atualizadas.

Alternativamente, clique no arquivo a ser importado e o arraste até a janela na qual um documento Vectorworks esteja aberto.

Parâmetros	Descrição
Faixa de Importação	Especifica quais serão as páginas do arquivo PDF que serão importadas
Páginas	Importa o intervalo especificado de páginas do arquivo PDF
Todas as páginas	Importa todas as páginas do arquivo PDF
Referenciar	Referencia o arquivo PDF original (arquivo principal), de modo que as páginas PDF importadas podem ser atualizadas quando o arquivo principal for alterado. Veja Workgroups and Referencing para maiores informações.
Caminho Absoluto	Armazena o caminho do arquivo principal do arquivo absoluto. Selecione esta opção apenas se o local do arquivo principal não mudar no futuro, ou se o arquivo principal estiver em outro volume.
Caminho relativo ao documento atual	Armazena o caminho do arquivo principal em relação ao arquivo Vectorworks alvo; esta opção só está disponível se o arquivo principal estiver no mesmo volume que o arquivo Vectorworks. Selecione essa opção apenas se o arquivo de destino e o arquivo principal puderem ser movido para outro volume no futuro.
Salvar cache da referência no disco	Salva cópias das páginas PDF referenciadas no arquivo Vectorworks alvo; Se estiver desmarcado é porquê o arquivo de destino é menor, e as páginas do PDF serão atualizadas automaticamente quando o arquivo de destino for aberto
Automaticamente atualizar referências desatualizadas durante a abertura do arquivo	Atualiza as páginas em PDF do arquivo principal cada vez que este arquivo de destino é aberto, se as páginas em PDF estiverem desatualizadas
PDF Settings
Snap to Geometry	If the PDF originated from an application that creates vector graphics, creates snappable geometry on import (Veja Drawing with Snapping); this setting can be toggled in the Object Info palette. If the PDF and drawing file are not the same scale, Scaling an Imported PDF Object may be needed before snapping the geometry to drawing objects.
Show Annotations	Displays annotations to the PDF object, if there are any, in the imported PDF Page object; this setting can be toggled in the Object Info palette

Cada arquivo PDF torna-se uma página de PDF separada ou referenciada no arquivo Vectorworks.

Um arquivo PDF referenciado pode ser aberto com o aplicativo padrão associado a este tipo de arquivo. Para abrir um arquivo PDF referenciado, use um dos seguintes métodos:

• Ctrl-clique (Mac) ou clique com o botão direito (Windows) na página PDF referenciada na área de desenho e selecione Abrir.

• Ctrl-clique (Mac) ou clique com o botão direito (Windows) o arquivo PDF referenciado na paleta de navegação, e, em seguida, selecione Abrir.

• Selecione o arquivo PDF referenciado na paleta de Navegação e, em seguida, selecione Abrir a partir do menu de navegação.

Importando em Formato Shapefile

Os produtos Vectorworks Architect e Landmark podem importar arquivos no formato shapefile (.shp). Cada característica geométrica armazenada no arquivo shapefile é convertida para um objeto Vectorworks. No entanto, cada um destes objetos tem um registro de dados correspondente , o qual é convertido a partir do arquivo da base de dados shapefile.

Comando	Path
Importar Shapefile	Arquivo > Importar

1 Selecione Arquivo> Importar> Importar Shapefile , e em seguida, selecione o shapefile a importar.

Ou então, clique no arquivo para importar e arraste-o para a janela do arquivo Vectorworks aberto.

2 O programa Vectorworks determina as unidades apropriadas para os objetos importados do arquivo de projeção (.prj ) , se disponível. Se nenhum arquivo de projeção for encontrado, serão utilizadas as unidades do documento atual.

3 A janela de diálogo Importar Shapefile abrirá. Especifique as opções de importação de arquivos.

Parâmetro	Descrição
Importar na camada	Importar na camada Selecione a camada de projeto a qual serão importados temas do shapefile; por padrão, os objetos serão importados para uma nova camada com a extensão shapefile. Se um arquivo de projeção (.prj ) estiver incluído junto com o shapefile, a camada é configurada automaticamente para ser georreferenciada com base no arquivo de projeção (mas ele pode ser alterado , se necessário).
Editar camada	Abre a janela de diálogo Editar Camada de Projeto, para editar as configurações de georreferenciamento da camada projeto selecionada
Mensagem de Georreferenciamento	Se a camada selecionada for georreferenciadas , uma mensagem exibe a configuração atual de projecção ; caso contrário , uma mensagem indica que a camada não é georeferenciada
Atribuir à Classe	Selecione uma classe existente para associar aos temas importados do shapefile , ou selecione Novo para criar uma nova classe

Importando Scripts

Comando	Path
Importar Script	Arquivo > Importar

O comando Importar Script executa um script salvo (Python ou VectorScript), criando automaticamente uma nova camada de design para os objetos com script. Veja Using Scripts.

Importando em Formato 3ds

When importing a 3ds file from Autodesk 3ds Max software, version 3.0 and higher, specify how the drawing components will be represented in the Vectorworks file.

Alternatively, click the file to import and drag it into an open Vectorworks file.

Comando	Path
Importar 3DS (somente 3D)	Arquivo > Importar

2 The Import 3DS Options dialog box opens; the options available depend on the contents of the file being imported. Specify the file import options.

Parameter	Description
Import Materials	Select whether to assign fill colors from the imported objects according to the colors of the materials of objects when selected
Import Transparency and Image Data as Renderworks Textures	Select to import texture and transparency materials as Renderworks texture resources
Create Renderworks Textures for All Materials	Select to create Renderworks textures for all imported materials from the input file
Import Mesh Objects	Imports each mesh object defined in the 3ds file as either a group of mesh objects or 3D polygons
Import as Vectorworks Mesh Object	Select to import all geometry as a group of mesh objects The 3DS file format does not contain smoothing information. The 3DS import will set document smoothing to the created mesh objects.
Import as Groups of 3D Polygons	Select to represent all imported geometry as a group of 3D polygons
Preserve Texture Assignment and Mapping	If Import Materials is selected, and you are importing geometry as polygons, specify whether textures and texture mappings are applied to imported 3D polygons to preserve their overall appearance
Scale	Opens the Import 3DS Scale dialog box, for specifying a scale to apply to all imported objects; Veja Scaling 3ds Objects for Import
Import Light Objects	Imports light objects from the 3ds file
Import Spot Light	Select this option to import spot lights from the 3ds file as Vectorworks spot lights
Import Omni Light	Select this option to import omni lights from the 3ds file as Vectorworks point lights
Import Camera Objects	Imports camera objects from the 3ds file
Import Active Camera Only	Imports only the active camera from the 3ds file, and sets the current view to the camera view
Create Saved Views for Each Camera	Imports all camera objects from the 3ds file, and creates a saved view in the Vectorworks file for each

Scaling 3ds Objects for Import

2 The Import 3DS Scale dialog box opens. Choose whether to scale the object(s) by custom dimensions or by scale factor.

Parameter	Description
(3DS) Model Width/Height/Depth	Displays the original dimensions of the object(s) selected for import or export; if there are multiple objects, the scaling center is the center of the selection bounding box
Custom	Allows entry of custom dimensions for imported or exported objects in the Desired Width, Desired Height, and Desired Depth fields. Select Maintain Proportions to automatically adjust the proportions when a custom width, height, or depth is entered.
Scale	Allows entry of a scaling factor to be applied to imported or exported objects. Either select a Scale from the list, or select Custom from the top of the list and enter a Custom Scale value. When the scale factor changes, the dimension values also change to show the exact size of the selection bounding box for the given scale.

Importando em Formato IGES (somente 3D)

Comando	Path
Importar IGES	Arquivo > Importar

• Se houver apenas um elemento no arquivo IGES, ele será importado como um único elemento, ao invés de agrupado.

Sólidos importados não podem ser desagrupados ou editados através do comando Editar Grupo; eles podem ser utilizados em operações sólidas.

clique no arquivo a ser importado e arraste-o para um arquivo Vectorworks aberto.

Importando SAT (somente 3D)

Sólidos 3D ACIS/SAT são importados como sólidos Vectorworks baseados em NURBS.

Comando	Path
Importar SAT	Arquivo > Importar

Como alternativa, clique no arquivo a ser importado e arraste-o para a janela onde um documento Vectorworks estiver aberto.

Importando Formato STEP (somente 3D)

Comando	Path
Importar STEP (somente 3D)	Arquivo > Importar

• Se houver apenas um elemento no arquivo STEP .stp , ele é importado como um único elemento , ao invés de agrupado.

Sólidos importados não podem ser desagrupados ou editados através do comando Editar Grupo; eles podem ser utilizados em operações sólidas.

Ou então, clique no arquivo a ser importado e arraste-o para um arquivo Vectorworks aberto.

Importando STL (somente 3D)

The Vectorworks program imports Stereolithography (STL) files, which are widely used for 3D printing, prototyping, and manufacturing. Polygon mesh objects import into a Vectorworks file as mesh objects.

Comando	Path
Importar STL (somente 3D)	Arquivo > Importar

Ou então, clique no arquivo a ser importado e arraste-o para um arquivo Vectorworks aberto.

Importando Formato Rhino 3DM (Somente 3D)

Comando	Path
Importar Rhino 3DM (somente 3D)	Arquivo > Importar

• If there is only one element in the Rhino 3DM file, it is imported as a single element rather than grouped.

Imported solids cannot be ungrouped or edited through the Edit Group command; they can be used in solid operations.

Importando Formato Parasolid X_T (somente 3D)

The Vectorworks program can import 3D Parasolid X_T objects, including NURBS curves, NURBS surfaces, and solids; solids are imported as generic solids.

Comando	Path
Import Parasolid X_T	Arquivo > Importar

Ou então, clique no arquivo a ser importado e arraste-o para um arquivo Vectorworks aberto.

Importando Imagens Georeferenciadas

When you import a raster image file with an associated world file (in the .bpw, .jgw, .pgw, .tfw, .gfw, or .wld formats), the Vectorworks Landmark product automatically uses the companion world file to import the image as a georeferenced image.

ECW, GeoTIFF, and JP2 (JPEG 2000) files, which can also be imported for GIS/georeferencing purposes, store georeference information within the file rather than in a separate world file.

Comando	Path
Importar Arquivo de Imagem	Arquivo > Importar

1 Select File > Document Settings > Units and set the document units to match the units of the image to be imported. For example, if the image’s units are meters, set the Vectorworks document units to meters.

If a world file is associated with the image file, the image is automatically imported, translated, and scaled according to the document units you set in Step 1. The current view changes to Fit to Objects, so the imported image is visible.

To import an image without its associated world file scaling and translation, either rename the associated world file, or move it to a different folder.

If the scale is incorrect after import, the document units setting might be wrong. Change the setting and import the file again.

Importing Vectorworks Spotlight Instrument Data

The Vectorworks Spotlight product provides the ability to import lighting design data. The Vectorworks program is compatible with Lightwright 5 and later, and includes extra functionality to automatically transfer data to and from Lightwright.

Instrument data from an external file can be imported into a Vectorworks Spotlight file. Import settings can be saved.

The imported file must consist of tab-delimited text, with the instrument information in the rows and the field information in the columns.

Comando	Path
Import Instrument Data	Arquivo > Importar

3 Once the file has been selected, choose the Unique ID Field from the list of available fields.

This field will be used as the key field to match imported data to the data in the plot. Normally, select UID (Unique ID) or EID (External ID).

4 After the Unique ID Field has been selected, the list of incoming data fields is displayed in the Incoming Data list on the left, and all available instrument fields are shown in the Record Fields list on the right.

5 To map the incoming data to an instrument field, select a data item from the Incoming Data list, and then select the destination record field on the right. Click Link to link the fields. The linked field moves to the Record Fields list. (To unlink two linked fields, select the field from the Record Fields list and then click Unlink.)

6 Continue mapping fields individually until the desired links have been made. To save time, click AutoLink; this automatically matches fields based on the similarity of their names. Verify that the links were made as intended.

Saving the mapping information allows you to skip the process of mapping individual fields when importing similar external files. Once the fields have been mapped appropriately, save the mapping links by clicking Save. Specify the name of the links file, which can then be restored with the Load button.

8 During import, the Vectorworks Spotlight product attempts to match all incoming data to an appropriate instrument. However, if items exist which cannot be matched, these display as orphan instruments at the bottom left of the drawing, outside the page boundary.

The first row of the imported file should contain the field labels. However, if the file to import contains instrument data in the first row, select Import First Record.

2 Click the Load button, and select either a pre-defined mapping file or a saved mapping file. Click Import to open the mapping file and automatically map the fields based on the saved links.

To import instrument data from Lightwright 4, Veja the Lightwright documentation.

• 3DS (.3ds)	• Parasolid (.x_t)
• DXF/DWG (.dxf, .dwg)	• PDF (.pdf)
• DWF (.dwf)	• PICT (.pct, .pict)
• EPSF (.eps)	• Nuvem de Pontos(.las, .laz, .pts, .e57, .ply, and .xyz)
• IFC (.ifc, .ifcxml, .ifczip)	• Revit (.rvt or .rfa)
• IGES (.igs)	• SAT (.sat)
• Arquivos de Imagem (várias extensões)	• Shapefile (.shp)
• Metafile (.emf, Windows only)	• SketchUp (.skp)
• OBJ (.obj)	• STL (.stl)
