Roofs

• O comando Gerar Água de Telhado converte qualquer objeto 2D em um objeto água de telhado.

• O comando Gerar Telhados cria um telhado selecionando o objeto que o telhado será baseado (incluindo paredes, polígonos e polilinhas).

Use o comando Gerar Água de Telhado para criar estruturas de telhado híbridas (2D/3D). Esta é uma forma fácil para criar um telhado ou telhado plano, convertendo objeto 2D fechado em um objeto água de telhado. Você também pode usar esse comando para criar telhados personalizados (de forma única) como, por exemplo, um telhado sobre uma estrutura arredondada. Águas de telhado criadas com este comando podem ser conectadas a outras águas de telhado e podem conter elementos do tipo duas águas e clarabóias.

O comando Gerar Telhado cria um objeto de telhado com múltiplas faces com base em parâmetros especificados. Uma grande variedade de tipos de telhados pode ser criada por este método, e eles podem incluir elementos como duas águas e claraboias. Assim que as paredes da estrutura estiverem prontas, selecione as paredes onde o telhado será apoiado e especifique os parâmetros. Se preferir, escolha um polígono ou polilinha como base para o telhado.

A ferramenta Laje cria um telhado plano que pode ser desenhado manualmente ou por associação com paredes existentes. Quando usado em conjunto com a ferramenta de drenagem de placas, o telhado plano resultante pode ter declives de telhado, vales e drenos adequados.

O telhado pode ser criado na mesma camada de desenho que a estrutura de parede, ou mesmo em uma nova camada. Se a parede e o telhado estiverem em camadas distintas, crie um viewport para visualizá-los juntos.

No Vectorworks Design Series, objetos de telhado e faces de telhado incluem a capacidade de definir componentes do telhado, associar telhados com paredes e configurar o recorte de geometria e especificar a vista de seção onde os telhados e as paredes se encontram. A aparência e propriedades do telhado podem ser salvos como um estilo de telhado.

Criando Águas de Telhado

Comando	Caminho
Agua de Telhado	• Architect: AEC • Landmark: Landmark > Architectural • Spotlight: Spotlight > Architectural

1 Desenhe o objeto 2D que você deseja transformar em uma das águas do telhado. Qualquer objeto 2D pode ser usado como: elipses, arcos fechados, objetos desenhados com a ferramenta Polilinha, retângulos e círculos.

A janela de diálogo Criação de Telhados aparecerá. Especifique o método e parâmetro de criação da inclinação do telhado, do beiral e perfil de recortes.

Parâmetro	Descrição
Inclinação do Telhado	Indica o método e critério de criação da inclinação do telhado
Ângulo	Cria uma inclinação de telhado baseado em um ângulo; especifique o Ângulo
Altura por Comprimento	Cria uma inclinação de telhado através dos valores de altura por comprimento; especifique a Elevação e o Comprimento. A elevação é a distância ao longo do eixo Y que o telhado aumenta sobre a altura Z, e percorre sua distância no eixo X para o telhado para alcançar a altura.
Altura pelo Seg. Clique	Cria uma inclinação de telhado baseada no clique da posição do mouse (esta opção só está disponível em vista Topo/Planta). Digite a Altura para o segundo clique do mouse
Perfil do Beiral	Indica o tipo de perfil para a borda do telhado
Vertical	Cria a borda do telhado perpendicular ao plano de chão
Horizontal	Cria a borda do telhado paralelo ao plano de chão
Duplo	Cria a borda do telhado com um perfil horizontal e vertical; especifique os comprimentos Horizontal e Vertical
Quadrado	Cria a borda inferior da água de telhado perpendicular à superfície do telhado, independentemente do ângulo do telhado
Perfil de Recortes	Especifica as opções do perfil de recorte
Vertical	As bordas do recorte são perpendiculares ao plano de telhado
Chanfrada	A borda inferior de um recorte é perpendicular ao plano da camada ativa, e a extremidade superior do recorte é paralelo ao plano da camada ativa
Quadrado	As bordas do recorte são perpendiculares à superfície do telhado
Eixo Z	Define a altura do telhado
Ângulo	Para telhados inclinados, indica o ângulo de inclinação
Elevação/Comprimento	Para altura por comprimento, especifica os valores de elevação e comprimento
Altura	Indica a altura do segundo clique de mouse quando estiver definindo a inclinação do telhado com esta opção.
Espessura	Especifica a espessura do telhado
Vertical/Horizontal	Para perfis duplos, especifica o comprimento dos perfis horizontal e vertical
Estilo	Selecione um estilo de telhado ou abra a caixa de diálogo Preferências do telhado para criar ou editar um estilo de telhado. Veja Using Roof Styles.
Converter em Unstyled	Converte uma agua de telhado estilizada em unstyled
Preferências do telhado	Abre a caixa de diálogo Preferências do telhado; veja Creating Roof Styles

3.Clique e arraste o mouse pelo objeto 2D para desenhar a linha definindo o eixo do telhado; clique novamente para completar a linha. Uma seta preta em um lado da linha, indicará qual lado do objeto terá o lado mais alto do telhado.

4 Aponte o mouse para o lado do telhado que terá a parte mais alta e então clique novamente. A linha de eixo do telhado exibe as alças de seleção e a seta que aponta para o lado mais alto do telhado se torna azul, indicando que a água de telhado está completa.

Editando e Remodelando Águas de Telhado

Uma vez que uma água de telhado tenha sido criada, existem várias formas de editá-la.

• Edite os parâmetros da água de telhado (como o ângulo ou tipo de beiral) na paleta Info de Objetos.

• Mude a forma básica 2D do telhado usando o comando Editar Telhado. (Cuidado para não usar o comando Desagrupar, pois isso pode permanentemente mudar a água de telhado de volta ao objeto 2D original). Use o comando Sair do Telhado para completar a mudança.

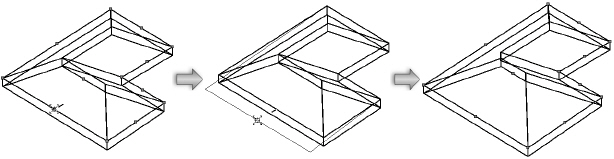

• Mova a água do telhado usando a ferramenta Seleção 2D em vista Topo/Planta.

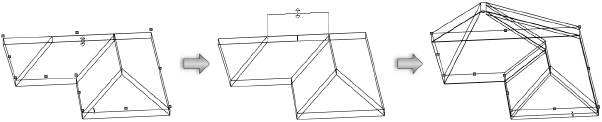

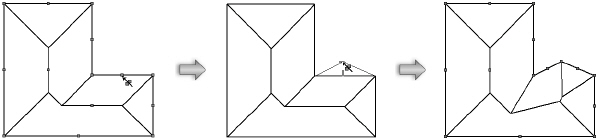

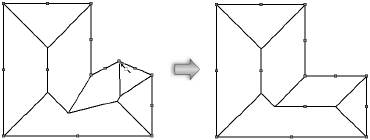

• Mude a água do telhado usando a ferramenta Remodelagem 3D (melhor em vista frontal ou posterior).

O ângulo do telhado deve estar entre 0 e 85 graus para ser alterado pela ferramenta Remodelagem 3D.

As propriedades da águas de telhado podem ser editadas na paleta Informações do objeto. Os parâmetros da águas de telhado são descritos em Criando Águas de Telhado. Apenas os parâmetros que são diferentes são descritos aqui.

Parâmetro	Descrição
Remove Mitered Edges	If the roof face was connected to another roof face with the Connect/Combine tool using Miter Roof Face Joins mode, click to reset the eave to the original Eave Cut (if needed), and reset all other edges to vertical cut geometry

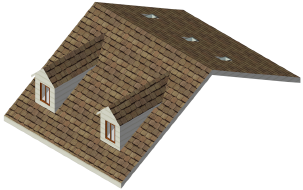

Configurações da Água Furtada	Quando a face do telhado incluir uma ou mais águas furtadas, seus parâmetros poderão ser editados. As opções do parâmetro alterarão todas as águas furtadas na face do telhado.
Espessura da parede	Define a espessura das paredes na água furtada
Espessura do telhado	Define a espessura do telhado com água furtada
Estilo	Mostra se a água de telhado possui um estilo (com o nome do estilo de telhado visível) ou sem estilo, e permite substituir o estilo do telhado, editar o estilo de telhado ou ainda remover o estilo do telhado convertendo para um telhado Sem Estilo
Paredes Associadas	Indica se a água do telhado é associada a um conjunto de paredes, e permite associá-lo a um conjunto de paredes ou desassociar paredes do telhado
Componentes	Para faces de telhado sem um estilo, abre a janela de Componentes do Telhado para definir ou editar os componentes do telhado; veja Defining Components for Existing Roofs
Energos	Telhados podem participar nos cálculos de análise energética da Energos (veja Energos Energy Analysis Module). O Vectorworks Architect é necessário para conduzir uma análise de energia; no entanto, os parâmetros relacionados à energia podem ser especificados aqui para fins informativos.
Incluir nos Cálculos	Quando selecionado, o telhado é elegível para ser incluído nos cálculos de energia, dependendo das configurações de análise de energia para a camada/classe, elemento de inclusão, e assim por diante.
Tipo de Contorno	Selecione o tipo de telhado (externo ou fundação) A lista de sistema pode ser modificada; veja Specifying System Sets. Editando os parâmetros de sistema, ou adicionando novos, permite especificar os valores de RS (Resistência Superficial) externa e interna. Se os cálculos do contorno de telhado selecionado não forem satisfatórios, edite a lista de sistema para que seja mais específica quantos aos parâmetros de resistência superficial do telhado. Para um nível mais refinado de detalhes sobre o material de contorno do telhado, clique em Avançado. A janela de Parâmetros Avançados abrirá.Especifique os parâmetros avançados e clique OK. • Material Externo: Para telhados externos, indica a cor geral do material externo. A lista de sistema pode ser modificada; veja Specifying System Sets. Os fatores Absortância e Emitância são calculados automaticamente e mostrados. Fator de Sombreamento: Quando o telhado recebe sombras (especialmente durante o verão), entre um fator de sombreamento entre 0 e 1, onde 0 (zero) indica sombreamento total e 1 indica nenhuma sombra.
Valor-R/ Valor-U Calculado	Baseado na localização do telhado na edificação (tipo de contorno) e da orientação do fluxo de aquecimento (valores de resistência superficial), o Valor-R/Valor-U da parede é calculado e mostrado. Este valor, junto com a área do telhado, é crítico para o levantamento correto do envoltório da edificação para os cálculos energéticos
Sobrepor Valor Calculado	Selecione esta opção para substituir o valor-R/Valor-U calculados e atribuir manualmente um valor para o telhado nos campos Valor-R Manual e Valor-U Manual.

Conectando Águas de Telhado

Modo	Ferramenta	Conjunto de Ferramentas
• Conectar Objeto Único • Conectar Objeto Duplo	Conectar/Combinar	Basicas

Use os modos Conectar Objeto Único ou Conectar Objeto Duplo da ferramenta Conectar/Combinar para aparar faces do telhado que se cruzam ou para estender uma face até a outra. Se as faces tiverem espessuras diferentes, uma opção será exibida para permitir o ajuste da espessura automaticamente.

2 Se as águas do telhado tiverem alturas diferentes, selecione o modo para unir as faces.

3 Para entortar as bordas da águas do telhado na junção, selecione Junções da face do telhado da mitra.

4 Para cortar as bordas da face do telhado verticalmente na junção, selecione Junções de face do telhado cortadas verticalmente.

O formato do objeto resultante dependerá do modo selecionado, da posição das faces do telhado e da parte clicada do telhado.

As bordas da face do telhado apenas esquadram as bordas onde elas se encontram. Se várias faces se unirem a uma aresta comum, a aresta comum terá vários segmentos de atenuadores diferentes.

Para remover a borda miterada, selecione a face do telhado e clique em Remover bordas mitre da paleta Informações do objeto. Isso redefine o beiral para o Eave Cut original (se necessário) e redefine todas as outras arestas para a geometria de corte vertical.

Criando Recortes em uma Água de Telhado

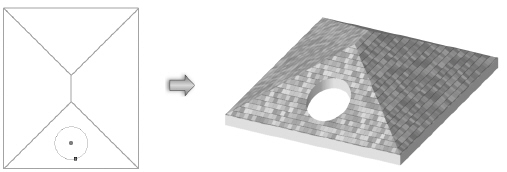

Use o comando Recortar Superfície para adicionar um recorte a água de telhado. Um recorte, por exemplo, pode ser usado para adicionar um furo em uma chaminé que se sobrepõe a duas ou mais faces do telhado.

As bordas de recorte são perfis, de acordo com as seleções feitas na janela Criar Telhado durante a criação da água de telhado.

2.Crie um objeto com as dimensões para o recorte e posicione-o onde o recorte será localizado.

Isto cria o recorte na água de telhado, deixando atrás o objeto usado para fazer o recorte.

Criando Gerar Telhados

Comando	Caminho
Gerar Telhados	• Architect: AEC • Landmark: Landmark > Architectural • Spotlight: Spotlight > Architectural

Shift-clique para selecionar múltiplas paredes. Se o prédio tiver um anexo, como uma garagem, que terá uma estrutura de telhado diferente, então, com a tecla Shift pressionada, desselecione as paredes desejadas.

Quando o objeto do telhado é baseado em paredes, as paredes são automaticamente associadas ao teto ao determinar a exibição do componente.

A janela Criar Telhado aparece. Insira os critérios desejados para criar o objeto telhado. Os parâmetros são ilustrados nos diagramas do telhado. Certos parâmetros default são sugeridos baseados nos parâmetros de telhado selecionados.

Parâmetro	Descrição
Perfil do Beiral	Selecione a borda do tellhado • Quadrado: forro inclinado, bordas de sofito • Vertical: forro vertical, bordas inclinadas do sofito • Horizontal: sem forro, bordas de sofito horizontal • Duplo: forro vertical, bordas de sofito horizontal
(1) Vertical	Cria um beiral com perfil vertical, paralelo à face da parede.
(2) Horizontal	Cria um beiral com perfil horizontal, paralelo ao plano de chão.
(3) Espessura	Espesso do perfil do telhado.
(4) Encaixe do Apoio	Especifica até onde a parede de apoio irá seccionar na horizontal a espessura do telhado.
(5) Inclinação	Especifica a inclinação do telhado como um ângulo ou como uma proporção altura:comprimento; clique Calcular para um cálculo automático baseado na Altura do Apoio, Altura do Beiral e Balanço do Beiral.
(6) Altura do Apoio	Esta é a altura Z da parede sobre a qual o telhado estará apoiado; clique Calcular para um cálculo automático baseado na inclinação do telhado, altura do beiral e balanço do beiral.
(7) Altura do Beiral	Especifica qual a altura da parte mais baixa (borda) do beiral do telhado; clique na Calculadora para realizar um cálculo automático baseado na inclinação, altura do apoio e balanço do beiral.
(8) Balanço do Beiral	Especifica a distância que o telhado ultrapassa a parede de apoio; clique na Calculadora para realizar o cálculo automático baseado na inclinação, altura do apoio e altura do beiral.
Corte do Furo	• Selecione o tipo de corte de furo padrão para recortes de telhado feitos com objetos 2D (não se aplica a furos associados a trapeiras e claraboias). • Vertical: As arestas de recorte são perpendiculares ao plano da camada ativa. • Espalhado: A borda inferior de um recorte é perpendicular ao plano da camada ativa, e a borda superior de um recorte é paralela ao plano da camada ativa. • Quadrado: As bordas do recorte são perpendiculares à superfície do telhado. Depois que o telhado é criado, você pode ajustar a configuração de corte de furo para cada face do objeto do telhado; veja Editando Parâmetros de Objetos de Telhados Básicos.
Camada	Se selecionado, o telhado será criado em uma camada separada chamada "Telhado". Caso contrário o telhado será criado na mesma camada das paredes selecionadas e será posicionado sobre a parede mais alta selecionada.
Classe	Designa o objeto telhado a uma classe. A classe de telhado padrão, Telhado-Princ, está disponível como uma opção e se é selecionada, é criada no arquivo, caso não exista. Alternativamente, selecione Nova Classe para criar uma nova classe.
Estilo	Selecione um estilo de telhado ou abra a caixa de diálogo Preferências do telhado para criar ou editar um estilo de telhado. Veja Using Roof Styles.
Converter para Unstyled	Converte uma água de telhado estilizada em unstyled
Roof Preferences	Opens the Roof Preferences dialog box; see Creating Roof Styles
Criar Acessórios (requer Vectorworks Design Série)	Adiciona um sótão, intradorso, ou fascia ao objeto telhado; veja Adicionando Acessórios de Telhado
Reter Objetos Originais	Mantém o(s) objeto(s) de referência para criação do telhado no desenho.

O Vectorworks criará um telhado de várias águas sobre as paredes selecionadas usando os parâmetros definidos. O telhado pode ser alterado para uma forma hip empena ou holandês; veja Remodelando Águas de Telhado.

Using Roof Styles

A roof face or a roof object can be created as either an unstyled or styled roof. Using styled roofs facilitates drawing by saving the roof preference settings so that they can be easily applied to other roofs. Roof styles are resources that can be imported into other files and shared as office standards. Roof styles, textures, and hatches are provided in library files (a selected roof style and associated resources are automatically imported into the current file, and display in the Resource Manager).

Creating Roof Styles

1 Click Roof Preferences from the Create Roof dialog box or Create Roof Face dialog box.

Parameter	Description
Roof Style	To modify an existing roof style, from the Resource Selector, double-click a roof style to select it. If a selected roof style's parameters are edited in the Roof Preferences dialog box, the roof style automatically changes to unstyled, indicating that the edited style must be saved as a new style to save changes (alternatively, the changes can be applied as an unstyled roof and they are not saved).
Convert to Unstyled	Converts a styled roof to unstyled
Save Preferences as Roof Style	Saves the current preference settings as a new roof style. The Assign Name dialog box opens; enter a roof style name.
Preview	Displays a sectioned preview of the roof structure, including any defined components. The top of the preview indicates the top part of the roof as it will be drawn.
Overall Thickness	Displays the thickness of the roof. The roof thickness is always determined by the thickness of its components; a roof always has one component by default.
Edit Roof Attributes	Opens the Roof Attributes dialog box, to specify the roof fill and pen settings
Datum	Select whether the datum is applied to the top or bottom of the designated component; the indicator in the Datum column updates accordingly
Components	Lists the components that form the structure of the roof, in order from top to bottom as displayed in the preview. To change the order of a component, click and drag within the # column. If multiple components are selected, changing the order moves all selected components to the new location.
Datum	A datum is the reference point for elevation settings (it does not change with any changes to the roof thickness or definition). Click in the Datum column to designate the datum component. An indicator in the column shows whether the datum is placed on the top or bottom of the component. To change the datum position, either click on the indicator to switch the placement, or click Top of Component or Bottom of Component.
Other Component settings	The remaining columns in the component list display the current settings for the roof, from the Roof Component Settings dialog box
New	Opens the Roof Component Settings dialog box to define the components of the roof; see Creating Roof Components for information on creating components
Edit	Opens the Roof Component Settings dialog box to edit the attributes of one or more selected components; changes are made to all selected components. Alternatively, to edit a single component, double-click the component to open the Roof Component Settings dialog box.
Duplicate	Duplicates one or more selected roof components; the duplicates are added to the component list right below the originally selected components
Delete	Deletes one or more selected roof components; the roof thickness is adjusted accordingly
IFC	Assigns or edits IFC data; see Viewing and Editing IFC Data

The roof attributes of an unstyled roof are initially set to the parameters displayed in The Attributes Palette. The opacity and drop shadow attributes are always set from the Attributes palette. If fill and pen are changed in the Roof Attributes dialog box, the Attributes palette reflects the changed attributes of the selected roof (after exiting the Roof Preferences dialog box).

Fill and pen attributes can be set by class rather than by the attributes in the Roof Attributes dialog box. If the roof class is changed later, the roof changes to use the attributes of the new class. Roof fill and pen attributes cannot be overridden on a per-instance basis; if a roof style uses class attributes, all roofs of that style must use class attributes. However, roofs of the same roof style can be placed in different classes.

The Auto-display detail levels for design layers preference can be used to show or hide slab components based on scale; see Hiding Roof Components.

Parameter	Description
Fill	Specify the roof fill attributes. Select a fill style, or Class Style to set the fill attributes by class. Depending on the Style selected, select a fill color, pattern, or resource (hatch, image, gradient, tile) for the roof.
Pen	Specify the roof pen attributes. Select a pen style, or Class Style to set pen attributes by class. Depending on the Style selected, select a color, pattern, or line type resource for the roof.
Thickness	Select the line thickness; to use a custom thickness, select Set Thickness from the line thickness list (see Line Thickness Attributes)
Make All Attributes By Class	Sets all fill and pen attributes by class.
Remove By Class Settings	Removes all class settings for fill and pen attributes.

4 Click the Insertion Options tab to set the roof class and energy analysis parameters

Parameter	Description
Class	Specifies the default class for the roof
Energos	Roofs can participate in Energos energy analysis calculations (see Energos Energy Analysis Module). Vectorworks Architect is required to conduct an energy analysis; however, energy-related parameters can be specified here for informational purposes.
Include in Calculations	When selected, the roof is eligible to be included in energy calculations, depending on the energy analysis settings for layer/class, element inclusion, and so on.
Object Boundary Type	Select the type of roof (exterior or foundation). The system list can be modified; see Specifying System Sets. Editing the system parameters, or adding new ones, allows the exterior and interior RS (surface resistance) values to be specified. If the selected boundary roof calculations are not satisfactory, edit the system list to be extremely specific about the roof surface resistance parameters. For a finer level of detail about the boundary roof material, click Advanced. The Advanced Settings dialog box opens. Specify advanced settings. • Exterior Material: For exterior roofs, indicates the general color of the exterior material. The system list can be modified; see Specifying System Sets. The Absorptivity and Emissivity factors are automatically calculated and displayed. • Reduction Factor Shading: When the roof is shaded (especially during the summer), enter a shading reduction factor from 0–1, where 0 (zero) indicates total shade and 1 indicates no shade.
Calculated R-Value/U-Value	Based on the location of the roof within the building (boundary type) and orientation of the heat flow (surface resistance values), the wall R-Value/U-Value is calculated and displayed. This value, along with the area of the roof, is critical for a correct assessment of the building envelope in energy calculations.
Override Calculated R-Value/U-Value	Select this option to override the calculated R-Value/U-Value and enter a manual value for the roof instead in Manual R-Value or Manual U-Value

Parameter	Description
Use Component Textures	Uses the textures defined for the roof components to texture the roof. This option can also be selected for an existing roof from the Render tab of the Object Info palette.
Use Object Textures	Uses the textures defined below for the roof parts (see Applying a Texture to an Object for information on applying textures to an object with parts)
Part	Applies the texture selected in Texture to the selected parts of the roof
Revert to Overall	If a part was assigned a texture but it should inherit its texture from Overall instead, select the part and click Revert to Overall. The part moves back below the divider in the Part list, and (from Overall) displays as its texture name.
Texture	Applies the selected texture to the selected Part. If Class Texture is chosen, uses the texture defined by the roof’s class; see Applying Object and Component Textures by Class. Any roofs with that roof style use the texture defined by the roof’s class for that part of the roof (unless overridden). If Texture is chosen, from the Resource Selector, double-click a texture to apply it to the selected Part. The texture set here overrides the object class texture. Textures can also be set from the Render tab of the Object Info palette. Textures applied from the Object Info palette override the textures set here.

6 Click the Data tab to specify roof record information, which is also the IFC data that can be assigned when creating an IFC entity (edits to either the Data tab or the IFC entity edit the data in both locations). This information can be included in a roof style schedule. These fields are optional; enter text only where desired.

If the roof style name already exists, you are prompted to cancel and select a different name, or replace existing roofs with the roof style applied with the edited roof style. If you are replacing roof styles, the Roof Replacement dialog box opens; specify the roof replacement properties.

9 The new roof style is saved with the file and is listed under Roof Styles in the Resource Manager as well as the Roof Style list in the Tool bar.

A new roof style can be created from an unstyled roof. Right-click on an unstyled roof, and select New Roof Style from Unstyled Roof from the context menu.

A new roof style can also be created from the Resource Manager. Click New Resource, select Roof Style, and then click Create. A roof style created in this way is not associated with the current roof preference setting, but can be applied later.

Editing Roof Styles

1 From the Resource Manager, right-click on the resource, and select Edit from the context menu.

Alternatively, select Edit Style from the Style menu of the Object Info palette, or right-click on the roof and select Edit Roof Style from the context menu.

If a new roof style Name is specified, it replaces the selected roof style name..

3 If roofs with that style already exist in the drawing, the Roof Replacement dialog box opens.

Changes apply to any existing roofs in the drawing with the edited roof style, and will be used for any subsequent roofs created with that roof style.

Applying Roof Styles

By a variety of methods, a roof style can be selected for a roof before creating it, or styles can be applied to existing roofs. Once a roof style has been selected for a roof, the Attributes palette is no longer available for changing roof attributes; attributes are set as part of the style.

Select the desired roof style from the Style list in the Create Roof or Create Roof Face dialog box. To create an unstyled roof, select <Unstyled> from the list. Create a new roof style by selecting Roof Preferences; see Creating Roof Styles.

2 From the Object Info palette, select the roof Style. To apply a different (default) style, select Replace.

2 From the Resource Manager, right-click on the resource and select Apply from the context menu. Alternatively, double-click on the resource or drag the resource onto the roof to apply it.

The Roof Replacement dialog box opens. The roof style selector is disabled (the style selected in the Resource Manager is applied).

The roof is released from its style; its attributes can be edited from the Attributes palette.

Deleting and/or Replacing Roof Styles from the Resource Manager

When a roof style is deleted, all instances of the style in the current document can be deleted completely or replaced with another existing roof style. Multiple roof styles can be selected and deleted or replaced at the same time.

1 From the Resource Manager, right-click on the resource, and select Delete from the context menu. Alternatively, select the resource and press the Delete key.

2 If there are any instances of the roof style currently in the drawing, the Delete Roof Style dialog box opens. Otherwise an alert displays to confirm the deletion.

Parameter	Description
Delete Roof Style completely	Deletes all instances of the roof style in the drawing
Delete and replace Roof Style with	Deletes all instances of the roof style in the drawing and replaces them with the roof style selected from the Resource Selector. This option is available only if the current document and libraries have at least one additional roof style available to replace the style that is being deleted.

Parameter

Description

Delete Roof Style completely

Deletes all instances of the roof style in the drawing

Delete and replace Roof Style with

Deletes all instances of the roof style in the drawing and replaces them with the roof style selected from the Resource Selector.

This option is available only if the current document and libraries have at least one additional roof style available to replace the style that is being deleted.

If Delete Roof Style Completely is selected, the roof style and all instances of the style are deleted. If Delete and replace Roof Style with is selected, the Roof Replacement dialog box opens automatically.

Parameter	Description
Roof style selector	Displays the replacement style chosen in the Delete Roof Style dialog box
Previews	The left preview shows the current roof style, and the right preview shows the replacement roof style selected in the roof style list. Preview roofs are drawn from top to bottom, so the top of the preview indicates the top part of the roof as it will be drawn. The red line indicates the datum component of each roof style; replacement is aligned to the datum.
Replacement options	Select whether to replace the current settings for class designations, texture assignments, Energos energy analysis data (Vectorworks Architect required), and IFC data with those of the new roof

If roofs with different roof styles were selected for replacement, the current roof preview is blank and components do not display.

Replacing Roof Styles from the Object Info Palette

Roof styles applied to existing roofs can be replaced with a different roof style.

A roof replacement situation may also occur if pasting a styled roof from another file.

Parameter	Description
Roof style selector	Click the roof style selector. From the Resource Selector, double-click a different roof style to apply it.
Previews	The left preview shows the current roof style, and the right preview shows the replacement roof style selected in the roof style list. Preview roofs are drawn from top to bottom, so the top of the preview indicates the top part of the roof as it will be drawn. The red line indicates the datum component of each roof style; replacement is aligned to the datum.
Replacement options	Select whether to replace the current settings for class designations, texture assignments, Energos energy analysis data, and IFC data with those of the new roof

If roofs with different roof styles were selected for replacement, the current roof preview is blank and components do not display.

Creating Roof Components

Roof components define the sections that make up a roof. For example, to indicate that a roof is made up of gypsum board ceiling, wood framing, insulation, and asphalt shingles, define a component for each of these items to illustrate their location. Roof components can be offset from the edges of the walls (automatically bounded roofs) or the edge of the roof (manual roofs). Their appearance can be specified for cross-section views, especially where they intersect with walls. They can be textured, creating realistic section views and rendered views, as well as accurate roof material estimates. The area and volume of roof components (minus any holes cut) can be calculated in worksheets; see Worksheet Functions). The overall thickness of a roof is equal to the sum of its components; therefore, for a styled roof, the Thickness parameter is not available.

Defining Components Prior to Creating the Roof

1 Select Roof Preferences from the Style list in the Create Roof or Create Roof Face dialog box.

The Roof Component Settings dialog box opens. Specify the component name, thickness, edge offset, and appearance in section views and rendered views.

Parameter	Description
Definition
Name	Provide a name for the component, which displays in the Components list in the Roof Preferences dialog box
Function	Specifies a function for the component, to be included in IFC exports
Class	To control appearance and visibility, select a class from the list of classes present in the drawing, or create a new class. Select <Object Class> to place the component attributes in the same class as the roof object. Roof component class textures are set from the Textures pane of the Edit Class(es) dialog box (see Applying Object and Component Textures by Class).
Thickness	Specifies the component’s thickness; the thickness of a roof is the sum of its components. A component must have a thickness greater than 0 (zero).
Lambda	Indicates the lambda value for the roof component. The lambda value participates in energy analysis calculation parameters for the roof component. Vectorworks Architect is required to conduct an energy analysis; however, energy-related parameters can be specified here for informational purposes.
Look Up	Opens the Look Up Lambda Value dialog box, to specify the lambda value. The value can be calculated based on the U-value or R-value and the component thickness; the calculated value is displayed. Alternatively, lambda values are provided for typical component materials; select the component material with its predefined lambda value. Filter the displayed list by entering a filter term; click Edit List to enter the value manually.
Edge Condition	The method of offsetting the component from the edge of the roof depends on whether the roof is an automatically bounded roof, associated with a set of walls, or a roof bound manually (independently from walls). The edge condition of for each component displays in the component list on the Definition tab of the Roof Preferences dialog box.
Bound	When the roof is associated with a wall, binds the component edge to the roof edge or roof axis line, or the inner or outer face of the wall, outer face of the inner wall component, inner face of the outer wall component, or inner face/outer face/center of the wall component designated as the core component
Section Fill Change Point	For Roof Edge or Roof Axis Line bound components, sets a transition point to display a different section fill for the component; specify the fill attributes in Alternate Section Fill
Modification	Determines whether the roof component clips the wall, or if the wall clips the roof component
Manual Bound	When the roof component is not associated with a set of walls, the roof edge can go all the way to the overhang (Roof Edge) or stop at the slope line (Roof Axis Line)
Bound Offset	Specifies the offset of the component from the edge of the roof
Section Fill	Specifies the component appearance in section views. Select a fill style, or Class Style to set the fill attributes by class. Depending on the Style selected, select a fill color, pattern, or resource (hatch, image, gradient, tile). Use a tile fill with Fit to Wall selected to represent insulation fill. See Defining Tiles.
Alternate Section Fill	When the roof component is bound to the Roof Edge or Roof Axis Line, specifies the component appearance in section views after the change point
Section Pen	Specifies the component appearance in section views. Select a pen style, or Class Style to set pen attributes by class. Depending on the Style selected, select a color, pattern, or line type resource.
Thickness	Select the line thickness; to use a custom thickness, select Set Thickness from the line thickness list (see Line Thickness Attributes)
Texture	Applies the selected texture to the component. Class Texture sets the component to use the texture specified by the component’s class; see Applying Object and Component Textures by Class. If Texture is chosen, this setting overrides the object class texture; from the Resource Selector, double-click a texture to apply it.
Make All Attributes By Class	Sets all fill, pen, and texture attributes by class
Remove By Class Settings	Removes all class settings for fill, pen, and texture attributes

3 Click OK to create the component and return to the Roof Preferences dialog box.

The roof’s Overall Thickness value changes to be determined by its components. As components are defined, they display in the preview. Click and drag a component in the # column to change its order. Determine which component is the datum component by clicking in the Datum column. Set the datum to the top or bottom of the component.

4 To save the component settings with the roof settings as a roof style, click Save Preferences as Roof Style.

Once created, the components of a selected roof can be edited by clicking Components from the Object Info palette.

Defining Components for Existing Roofs

Since the components are part of a roof style’s definition, if the roof is styled, its components cannot be edited unless Edit Style or Convert To Unstyled Roof is first selected from the Style list.

Parameter	Description
Preview	Displays a preview of the roof structure, including the defined components
Overall Thickness	The thickness of a roof with components is defined by the sum of the component thicknesses
Datum	Select whether the datum is applied to the top or bottom of the designated component; the indicator in the Datum column updates accordingly
Components	Lists the components that form the structure of the roof, in order from top to bottom as displayed in the preview. To change the order of a component, click and drag within the # column. If multiple components are selected, changing the order moves all selected components to the new location.
Datum	Click in the Datum column to designate the datum component. An indicator in the column shows whether the datum is placed on the top or bottom of the component. To change the datum position, either click on the indicator to switch the placement, or click Top of Component or Bottom of Component.
New	Opens the Roof Component Settings dialog box to define the components of the roof as described previously in this section
Edit	Opens the Roof Component Settings dialog box to edit the attributes of one or more selected components; changes are made to all selected components. Alternatively, to edit a single component, double-click the component to open the Roof Component Settings dialog box.
Duplicate	Duplicates one or more selected roof components; the duplicates are added to the component list right below the originally selected components; the roof thickness is adjusted accordingly
Delete	Deletes one or more selected roof components; the roof thickness is adjusted accordingly

Hiding Roof Components

Command	Path
Document Preferences	File > Document Settings

The Auto-display detail levels for design layers preference prevents roof components from being drawn at or below a pre-set layer scale factor, creating a cleaner drawing when printing at small scales.

2 On the Display tab, select Auto-display detail levels for design layers. Enter the scale factors in the scale fields. Roof components display automatically at medium and high detail levels, and do not display at the low setting. See Document Preferences: Display Tab.

Roof and Wall Associations

Associating roof and roof faces with walls allows clipping of the walls and roofs to occur where they intersect, for proper section views. When roof objects are created based on a set of selected walls, they are associated with those walls. Roof faces are created without being associated with walls.

The roof component connections can be associated with several walls, and a wall can be associated with several roofs. The associated walls must intersect the roof.

The roof edge is defined by its offset properties and by the components within the wall, as defined by the roof component properties. If the walls are edited (whether moved, reshaped, or replaced, or due to a change in the wall style, the wall thickness, or the wall components), the roof component connections update automatically. However, if the walls are edited so significantly that the roof components cannot retain the association to walls, you have the option to create a manual roof from the automatically bounded roof.

Because the walls and roof component connections are associated, section views display accurately. When creating a section view, similar component fills can be merged to display as a single unit (see Advanced Sheet Layer Viewport Properties).

Once an associated roof is created, it can be moved to another layer and still retain its association with the walls.

Associating Roofs with Walls

Manually drawn roofs can be associated with a set of walls, converting them to automatically bounded mode. Similarly, an automatically bounded roof can be associated with a new set of walls by this method.

Walls are associated with roofs when, in top/plan view, the wall footprint and the roof footprint intersect.

1 Select the manual roof. In the Object Info palette, the Wall Clipping list displays 0 Walls.

Disassociating Roofs from Walls

Automatically bounded roofs can be converted to manual mode, releasing them from their association with walls.

1 Select the automatically bounded roof. In the Object Info palette, Wall Clipping displays the number of associated walls.

3 The roof is disassociated from its wall set, though it remains in place. The Wall Clipping list displays 0 Walls; solid operations and clipping no longer occur.

Editando Parâmetros de Objetos de Telhados Básicos

Quando um objeto de telhado for criado, existe uma multiplicidade de formas de editar o mesmo:

• Modificar o formato das arestas do telhado (como os triangulares ou os oitões) usando a ferramenta de Seleção e a caixa de dialogo Editar configurações do telhado.

• Crie um recorte no telhado utilizando a ferramenta Recorte ou o comando Recortar superfície.

Adicionalmente, os parametros de objeto do telhado podem ser editados pela paleta Informações de Objeto. Configurações de Parade na paleta de Informações do Objeto serão aplicadas as triangulações ou paredes de fechamento no telhado; Para ajustar cada parede de fechamento individualmente, use a caixa de dialogo Editar Configurações de Telhado.

Parâmetro	Descrição
Encaixe Apoio	Especifica quanto a parede de apoio corta o telhado
Espessura	Especifica a espessura do telhado (normalmente, isto é a espessura perpendicular; quando um telhado possui diferentes inclinações, a espessura vertical pode ser especificada)
Aplicar a	Quando um telhado possui diferentes inclinações, a espessura vertical pode ser especificada para evitar intersecções incorretas do telhado. Selecione Espessura Vertical e digite o valor da Espessura.
Beiral	Especifique o tipo de corte para a borda do telhado. • Vertical: fáscia vertical, bordas de intradorso angular • Horizontal: sem fáscia, bordas de intradorso horizontais • Duplo: fáscia vertical, bordas de intradorso horizontais • Quadrado: fáscia angular, bordas de intradorso
Vertical	Para tipos de perfis duplos, digite o balanço vertical
Configurações de Água Furtada	Quando uma Água Furtada é adicionada ao telhado, especifica os parâmetros de água furtada; veja Editando uma Água Furtada
Estilo	Exibe se o telhado é estilizado (com o nome exibido no estilo do telhado) ou sem estilo, e fornece a capacidade de substituir um estilo de telhado, editar um estilo de telhado ou converter um telhado estilizado em sem estilo
Paredes Associadas	Indica se o telhado está associado a um conjunto de paredes e fornece a capacidade de associar o telhado a um conjunto de paredes ou desassociar paredes do telhado
Componentes	Para telhados sem estilo, abre a janela de diálogo Componentes de Telhado para definir ou editar os componentes de telhado;veja Defining Components for Existing Roofs
Attic/Soffit/Fascia (requer Architect)	Veja Adicionando Acessórios de Telhado
Paredes de Fechamento	Um alerta é exibido se você alterar essas configurações; confirme que você deseja substituir as configurações originais
Mostrar Paredes	Quando existem paredes de fechamento, especifica se a parede de fechamento é mostrada ou é invisível
Espessura	Quando existem paredes de fechamento, especifica a espessura da parede de fechamento
Dutch Hip Walls	Um alerta é exibido se você alterar essas configurações; confirme que você deseja substituir as configurações originais
Mostrar Paredes	Quando existem Dutch Hip Walls, especifica se a Dutch Hip Walls é mostrada ou é invisível
Espessura	Quando existem Dutch Hip Walls, especifica a espessura das Dutch Hip Walls
Energos	Telhados podem participar nos cálculos de análise de energia Energos (veja Energos Energy Analysis Module). Vectorworks Architect é necessário para conduzir uma análise de energia; no entanto, os parâmetros relacionados com a energia pode ser especificado aqui para fins informativos.
Incluir nos Cálculos	Quando selecionado, o telhado é elegível para ser incluído nos cálculos de energia, dependendo das configurações de análise de energia para a camada/classe, elemento de inclusão, e assim por diante.
Tipo de Contorno	Selecione o tipo de telhado (externo ou fundação) A lista de sistema pode ser modificada; veja Specifying System Sets. Editando os parâmetros de sistema, ou adicionando novos, permite especificar os valores de RS (Resistência Superficial) externa e interna. Se os cálculos do contorno de telhado selecionado não forem satisfatórios, edite a lista de sistema para que seja mais específica quantos aos parâmetros de resistência superficial do telhado. Para um nível mais refinado de detalhes sobre o material de contorno do telhado, clique em Avançado. A janela de Parâmetros Avançados abrirá.Especifique os parâmetros avançados e clique OK. Material Externo: Para telhados externos, indica a cor geral do material externo. A lista de sistema pode ser modificada; veja Specifying System Sets. Os fatores Absortância e Emitância são calculados automaticamente e mostrados. • Fator de Sombreamento: Quando o telhado recebe sombras (especialmente durante o verão), entre um fator de sombreamento entre 0 e 1, onde 0 (zero) indica sombreamento total e 1 indica nenhuma sombra.
Valor-R/ Valor-U Calculado	Baseado na localização do telhado na edificação (tipo de contorno) e da orientação do fluxo de aquecimento (valores de resistência superficial), o Valor-R/Valor-U da parede é calculado e mostrado. Este valor, junto com a área do telhado, é crítico para o levantamento correto do envoltório da edificação para os cálculos energéticos
Sobrepor Valor Calculado	Selecione esta opção para substituir o valor-R/Valor-U calculados e atribuir manualmente um valor para o telhado nos campos Valor-R Manual e Valor-U Manual.

Remodelando Águas de Telhado

Por default, o Vectorworks cria um telhado com águas inclinadas em cada um dos lados. Entretanto, as águas do telhado podem ser alteradas para fechamentos ou fechamentos com beiral.

3 Mude os parâmetros do telhado e clique em Telhado Inteiro para aplicar as mudanças em todas as águas do telhado. Caso a opção Telhado Inteiro não for selecionada, as mudanças serão aplicadas apenas na água de telhado clicada.

Parâmetro	Descrição
Forma da Borda do Telhado	Seleciona a forma básica a ser aplicada: Balanço do Fechamento, Recuo do Fechamento ou Beiral com Fechamento. Por default, o Vectorworks irá gerar o telhado com beirais (águas inclinadas) em todos os seus lados. Os parâmetros disponíveis e o diagrama ilustrativo do telhado irão mudar refletindo a forma de borda selecionada.
Espessura da Parede (somente Oitão e Fechamento com Beiral)	Permite especificar a espessura da parede criada para bordas em oitão e fechamento com beiral
Exibir Parede (somente Oitão e Fechamento com Beiral)	Marque esta opção para exibir a parede criada para as bordas em oitão e fechamento com beiral. Se desmarcada, deixa as paredes invisíveis.
Balanço do Fechamento (somente Fechamento com Beiral)	Permite especificar como a parede em oitão no topo da face do fechamento com beiral será cortada. Informe zero para obter uma parede em oitão lisa, ou informe o recuo em polegadas para a inserção da parede a partir da borda do telhado com oitões.
Recuo do Fechamento (somente Fechamento com Beiral)	Permite especificar a distância entre a parede em oitão no topo da face do fechamento com beiral e a borda da face da água.
Inclinação (somente Balanço e Fechamento com Beiral)	Permite especificar a inclinação do telhado em um ângulo de altura:comprimento. Clique na calculadora para obter automaticamente um cálculo com base na altura do apoio, na altura do beiral e no balanço do beiral
Altura do Apoio	Permite especificar a altura da placa da tesoura ou da placa superior acima da elevação da camada da parede onde o telhado será apoiado. Clique na calculadora para obter automaticamente um cálculo com base na inclinação, na altura do beiral e no balanço do beiral
Altura do Beiral	Permite especificar a altura da parte inferior do telhado. Clique na calculadora para obter automaticamente um cálculo com base na inclinação, na altura do beiral e no balanço do beiral
Balanço do Beiral	Permite especificar a distância a partir do qual o telhado se estende além da parede estrutural. Clique na calculadora para obter automaticamente um cálculo com base na inclinação, na altura do beiral e no balanço do beiral
Corte do furo (beirado e quadril holandês apenas)	Selecione um tipo de corte de furo para essa face do telhado, para recortes de telhado feitos com objetos 2D (não se aplica a furos associados a trapeiras e clarabóias). • Vertical: As arestas de recorte são perpendiculares ao plano da camada ativa. • Espalhado: A borda inferior de um recorte é perpendicular ao plano da camada ativa, e a borda superior de um recorte é paralela ao plano da camada ativa. • Quadrado: As bordas do recorte são perpendiculares à superfície do telhado.
Telhado Inteiro (somente Beiral e Fechamento com Beiral)	Marque esta opção para aplicar os parâmetros do telhado a todas as seções disponíveis do telhado

Criando Recortes em um Telhado

Você pode usar o comando Recortar Superfícies e a ferramenta Recorte para fazer aberturas em um objeto de telhado.

Para definir o tipo de corte de furo (vertical, espalhado ou quadrado), edite o telhado como descrito em Remodelando Águas de Telhado.

1. Desenhe uma ou mais formas 2D para o recorte (retângulo, círculo, oval, polígono, polilinha ou arco) no objeto de telhado.

4. As formas são recortadas do telhado, e os objetos de recorte são selecionados.

3.Na barra Ferramentas, escolha o modo Exclusão e então escolha a forma desejada de recorte (retângulo, polígono ou círculo).

Remodelando um um Objeto Telhado

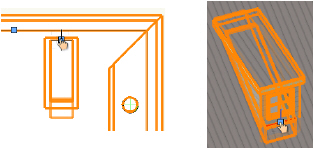

Um objeto telhado pode ser remodelado em uma vista 2D ou 3D com a ferramenta Remodelagem 3D. Tanto as bordas, como a forma geral e a inclinação das águas do telhado podem ser alteradas.

Na Vista Topo/Planta a ferramenta Remodelagem pode ser usada para edições básicas do formato do telhado; veja Modos de Remodelagem 2D. No entanto, a ferramenta Remodelagem deve ser usada em uma vista 3D para se editar a borda do telhado e a localização da

Cinco modos estão disponíveis na ferramenta Remodelagem quando selecionamos um telhado.

Modo	Descrição
Remodelagem 3D	Ajusta a posição de um vértice do telhado, o movimento pode ser restringido (através das opções de restrição na Barra de Ferramentas) sobre o plano de trabalho atual ou restrito ao eixo Z
Adicionar Vértice	Adiciona um novo ponto de controle (vértice) em um telhado
Remover Vértice	Remove um ponto de controle (vértice) de um telhado
Restrição ao Plano de Trabalho	No modo de Remodelagem 3D, use esta opção para restringir o movimento do vértice somente sobre o plano de trabalho atual.
Restrição Z	No modo de Remodelagem 3D, use esta opção para restringir o movimento do vértice somente no eixo Z, use para mudar a altura da cumeeira ou das bordas do telhado.

Mudando a Forma do Telhado ao Longo dos Eixos X e Y

Modo	Ferramenta	Conjunto de Ferramentas
Restrição do plano XY	Remodelagem	Básicas

2.Clique na ferramenta Remodelagem no conjunto de ferramentas Modelagem 3D. Selecione o modo de Restrição ao Plano de Trabalho.

Quando o cursor estiver sobre uma das alças de controle do telhado ele mudará para um cursor de quatro setas.

4 Clique e arraste a alça de controle para mudar a posição da localização do vértice, ou ainda digite valores específicos de distância em X e Y na Barra de Dados.

A borda, a cumeeira e os beirais do telhado também podem ser movidas. O movimento da alça é restrito aos eixos X, Y (plano de chão); a altura do telhado não pode ser modificada neste modo.

Mude a inclinação de um telhado movendo a alça da cumeeira. Caso a remodelagem resulte em uma inclinação que se aproxime ou ultrapasse 90 graus, uma janela abrirá perguntando se deseja gerar um fechamento na água remodelada.

Remodelando um Telhado ao Longo do Eixo

Modo	Ferramenta	Conjunto de Ferramentas
Limite do eixo Z	Remodelagem	Básicas

2.Clique na ferramenta Remodelagem na paleta Básica e selecione o modo Restrição Z.

Quando o cursor estiver sobre uma das alças de controle do telhado ele mudará para um cursor de duas setas.

4 Clique e arraste a alça de controle para mudar a posição da localização do vértice, ou ainda digite um valor específico de distância em Z na Barra de Dados.

A posição das alças de cumeeiras ou beirais podem ser alteradas. O movimento da alça é restrita ao longo do eixo Z (verticalmente); apenas a altura do elemento de telhado pode ser modificada neste modo.

Adicionando um Ponto de Controle

Modo	Ferramenta	Conjunto de Ferramentas
Adicionar Vértice	Remodelagem	Básicas

2.Clique na ferramenta Remodelagem na paleta Básica e selecione o modo Adicionar Vértice.

Quando o cursor estiver sobre uma das alças de controle ele mudará para um cursor de uma seta com triângulos em ambos os lados.

4.Clique e arraste a alça de controle para adicionar um novo vértice na borda ou beiral.

Removendo um Vértice de Telhado

Modo	Ferramenta	Conjunto de Ferramentas
Remover Vértice	Remodelagem	Básicas

2.Clique na ferramenta Remodelagem na paleta Básica e selecione o modo Remover Vértice.

Quando o cursor estiver sobre uma das alças de controle ele mudará para um cursor de uma seta com um diamante no centro.

O ponto de controle será removido e o telhado será remodelado para acomodar a modificação.

Adicionando Acessórios de Telhado

No Vectorworks Architect, os acessórios forro, sofito e borda podem ser inseridos ao criar um objeto de telhado ou podem ser adicionados, modificados ou removidos posteriormente. Se o telhado for remodelado, os acessórios serão regenerados automaticamente para se adaptar ao novo formato.

Os acessórios fazem parte do objeto de telhado. Para modificá-los ou removê-los mais tarde, selecione o objeto de telhado e modifique as configurações do acessório a partir da paleta Informações de Objeto.

Comando	Caminho
Gerar Telhado	AEC

Os acessórios de telhado não podem ser adicionados a objetos de água de telhado. Veja Criando Gerar Telhados.

Parâmetro	Descrição
Inserir Forro	Selecione para inserir um forro no telhado
Ajustes do Forro	Exibe a janela Editar Ajustes do Forro, que permite alterar as propriedades do forro
Inserir Sofito	Selecione para inserir um sofito no telhado
Ajustes do Sofito	Exibe a janela Editar Ajustes do Sofito, que permite alterar as propriedades do sofito
Inserir Borda	Selecione para inserir uma borda no telhado
Ajustes da Borda	Exibe a janela Editar Ajustes da Borda, que permite alterar as propriedades da borda

4. Para cada acessório selecionado clique no botão de configurações correspondente.

5. Informe os parâmetros conforme desejado e descrito nas seções seguintes, e então clique em OK para voltar à janela Criar Acessórios de Telhado.

6. Repita os passos 4 e 5 até que os parâmetros de todos os acessórios tenham sido informados.

7 A partir da janela Criar Acessórios de Telhado, clique em OK para voltar à janela Criar Telhado. Clique em OK novamente para criar o objeto de telhado com os acessórios selecionados.

Inserindo um Forro

1. Na caixa de dialogo Criar Acessórios de Telhado, selecione Inserir Forro, e clique em Configurações de Forro.

Parametros	Descrição
Altura Total	Especifica que o espaço do forro é a altura total da área do forro.
Altura Parcial	Especifica que o espaço do forro é a altura entrada no campo de valor.

Inserindo Sofito

1. Na caixa de dialogo Criar acessódios de telhado, selecione Inserir Sofito, e clique em configurações de Sofito.

Parametro	Descrição
Recesso	Especifica a distância entre as aresta inferiores do caibro de telhado e o sofito.
Profundidade de Aparar	Espeficica a distância entre as arestas exteriores dos caibros de telhado e a aresta interna do sofito.

Inserindo Bordas

1. Pela caixa de dialogo Criar Acessórios de Telhado, selecione Inserir Borda, e clique em Configurações de Borda.

Parametro	Descrição
Comprimento da Borda	Especifica o comprimento para o acessório da borda
Altura da Borda	Especifica a altura para o acessódio da borda

Adicionando Elementos de Telhado

Uma vez que o telhado tenha sido criado, elementos de telhado, como água furtada ou clarabóias podem ser adicionados.

Criando Águas Furtadas

O Vectorworks permite o controle sobre quase cada aspecto de criação de Água Furtada, incluindo uma seleção de tipos de Água Furtada. Existem cinco estilos para serem utilizados, cada um com seus parâmetros.

Paredes de água furtada são sempre desenhadas em sentido horário para fácil texturização.

1 No Administrador de recursos, clique com o botão direito do mouse em um recurso de janela e selecione Tornar ativo no menu de contexto. A ferramenta Inserção de símbolos é ativada automaticamente a partir da paleta Básica.

3 Clique para colocar o símbolo no objeto do telhado ou na face do telhado. A caixa de diálogo Editar elemento do telhado é aberta.

4 Do lado direito da caixa de diálogo, clique em Editar Agua Furtada e, em seguida, selecione o estilo água furtada (trapézio, empena, galpão, quadril ou bat).

Os parâmetros mudam automaticamente de acordo com o estilo água furtada selecionado, com valores para colocar a água furtada no local especificado com o clique do mouse.

Parâmetro	Estilos de Água Furtada	Descrição
Centralizar Verticalmente	Todos	Coloca o centro do símbolo de janela no centro do espaço vertical disponível na face central da água furtada. O ponto normal de inserção não é utilizado.
Dist. do Topo	Todos	Posiciona o topo do símbolo de janela em uma distância definida a partir do topo da face da água furtada. O ponto normal de inserção não é utilizado.
Posição Topo	Todos	Indica a distância vertical a partir do topo do ponto de acoplamento com o telhado, ou onde o telhado e a água furtada se encontram, até o ponto de apoio, que geralmente fica ao longo do topo da parede estrutural
Dist. da Linha de Apoio	Todos	Permite especificar a distância a partir da linha de apoio até o centro do plano do símbolo de janela
Dist. do Canto	Todos	Permite definir a distância a partir do canto do telhado até o centro da água furtada. O canto do telhado usado na medição é sempre aquele à esquerda da água furtada quando de frente para ela
Larg. do Topo	Trapézio, Janela com Volutas	Determina a largura do telhado superior e permite definir a forma trapezoidal da face frontal. A face frontal será sempre simétrica ao usar esta opção.
Declive Dir.	Trapézio, Duas Águas, 3 Águas	Determina o ângulo do lado direito da face frontal. A face frontal poderá ser assimétrica ao usar esta opção.
Declive Esq.	Trapézio, Duas Águas, 3 Águas	Permite especificar o ângulo do lado esquerdo da face frontal. Junto com o Declive Direito, esta medida determina a largura superior da face frontal. O Declive Direito deve estar selecionado para que esta opção esteja disponível.
Larg. Base	Trapézio, Duas Águas, Janela com Volutas	Permite definir a largura do lado inferior da face frontal. Ela opera em conjunto com as opções Largura do Topo e Declive Esquerdo ou Declive Direito e é obrigatória.
Inclinação	Trapézio, Uma Água, Janela com Volutas	Permite indicar o ângulo de inclinação do telhado de água furtada superior conforme medido a partir de uma linha horizontal
Largura	Duas Águas, Uma Água, 3 Águas	Distância horizontal da face frontal da água furtada
Beiral	3 Águas	Permite indicar o ângulo de inclinação da face frontal do telhado de água furtada conforme medido a partir de uma linha vertical
Altura	Todos	Permite especificar a altura de elevação da face frontal do telhado de água furtada. Esta opção determina a profundidade de plano da água furtada.
Topo	Janela com Volutas	Permite indicar a largura do topo do telhado conforme medido ao longo da face frontal da água furtada
Alt. Parte Inferior	Janela com Volutas	Distância a partir da base da água furtada até o início das curvas compostas do telhado conforme medido ao longo da face frontal da água furtada
Profundidade	Todos	Permite definir a distância de plano do ponto de acoplamento com o telhado até a face frontal da água furtada. Determina a altura de elevação da face frontal da água furtada
Balanço do Tampo	Duas Águas, Uma Água, 3 Águas	Quantidade de extensão do telhado além da face frontal da água furtada
Ponto de Controle	Janela com Volutas	Ponto onde as duas curvas do telhado se encontram. Esta opção controla a localização do ponto a partir do lado da água furtada conforme medido ao longo do telhado. A localização deste ponto determina a profundidade das curvas que fazem parte da linha do telhado.

O oitão de água furtada com janela é criado e colocado de acordo com os parâmetros especificados. Um recorte é criado no telhado automaticamente onde as paredes de água furtada estão.

Editando uma Água Furtada

Alças seleção aparecerão ao redor do telhado e na localização de cada uma das janelas de águas furtadas.

2.Posicione o cursor sobre a alça de seleção da água furtada que você deseja editar e clique.

3 Selecione Editar Água Furtada e altere os parâmetros desejados como descrito em Criando Águas Furtadas.

A paleta Informações do Objeto de um telhado selecionado com uma Água Furtada contém parâmetros adicionais de Configurações da Água Furtada:

• Espessura da parede e espessura do telhado: Estes valores de espessura aplicam-se apenas a Água Furtada.

• Usar Estilo para Água Furtada: Se o telhado tiver um estilo de telhado aplicado, selecione Usar Estilo para Água Furtada para aplicar o mesmo estilo a Agua Furtada. A espessura do telhado da Água Furtada é então definida pelos componentes no estilo e não pode ser editada na paleta Informações do objeto.

Criando Clarabóias

Um processo similar ao de criar janelas em água furtada será usado para posicionar uma clarabóia no telhado. Você pode posicionar uma clarabóia completa, junto com o símbolo da janela no telhado.

Um símbolo de janela com representação somente em 3D é necessário para criar uma claraboia. Um símbolo híbrido existente pode ser convertido para um símbolo 3D. Coloque o símbolo no desenho, defina seus parâmetros e então mude para uma vista 3D. Selecione o símbolo, e então clique em Modificar Converter > Converter em Grupo. Marque a opção Converter Todos os Subobjetos na janela Opções de Converter em Grupo Com o grupo selecionado, clique em Modificar > Criar Símbolo para criar um símbolo 3D a partir do grupo, e em seguida selecione a opção Sobre a Borda em Inserir em Paredes.

Ao criar seus próprios símbolos de claraboia, defina o ponto de inserção do símbolo na parte de trás e no centro do símbolo.

O ponto de inserção do símbolo determina se uma clarabóia será montada internamente ou na superfície.

1 No Administrador de recursos, clique com o botão direito do mouse em um símbolo 3D para usar na clarabóia e selecione Tornar ativo no menu de contexto. A ferramenta Inserção de símbolos é ativada automaticamente a partir da paleta Básica.

Os símbolos de janela híbrida e 2D não funcionarão para clarabóias, embora os símbolos híbridos possam ser usados para criar um recorte.

3 Clique para colocar o símbolo no local desejado, no objeto telhado ou em alguma das águas do telhado.

4 Do lado direito da caixa de diálogo, clique em Editar clarabóia para exibir os parâmetros que se aplicam às clarabóias.

Parâmetro	Descrição
Distância do Canto	Especifica a distância da borda do telhado ao centro do símbolo da clarabóia
Desloc. da Linha de Apoio	Define a distância da borda da linha de construção até o centro do símbolo da clarabóia
Não Inserir Símbolo	Seleciona para criar um recorte no telhado sem inserir o símbolo da janela
Remover Objeto	Apaga a clarabóia do telhado
Editar Água Furtada	Acessa os parâmentros da água furtada ao invéis da clarabóia
Corte do furo	Selecione um tipo de corte de furo para esta clarabóia. • Vertical: as bordas do furo são perpendiculares ao plano da camada ativa. • Espalhado: A borda inferior do furo é perpendicular ao plano da camada ativa, e a borda superior do furo é paralela ao plano da camada ativa. • Quadrado: as bordas do furo são perpendiculares à superfície do telhado.

Telhados
