Use Style

To create a custom door, leave the Unstyled setting. To use an existing door from the resource libraries, click Use Style; from the Resource Selector, double-click a resource to activate it.

Convert to Unstyled

If Use Style is currently set to a style, select this option to convert the object to unstyled; the current values are retained, but all Parâmetros on all panes are set to By Instance to allow editing

By Catalog/Style/Instance

A graphic indicates whether each Parâmetro within the style is set to By Catalog and defined by the catalog item, set to By Style and given a fixed value by the user, or set to By Instance and editable in the dialog box. An object style may have a combination of all three of these settings, to balance the need for consistency and flexibility.

By Catalog/Style/Instance settings are established by the style and cannot be changed from the settings dialog box.

To edit the object style, see Editing Plug-in Object Styles; editing the style modifies all plug-in objects in the file that use the style.

Select from Catalog

If the catalog item is set by instance, opens the Catalog dialog box for Selecting Catalog Items for Plug-in Object Styles. If a current catalog item is associated with the style, static text displays the item’s Descrição.

The catalog item itself can be set to By Style (to ensure that all objects using that style use the same catalog item) or to By Instance (if, for example, different sizes of the otherwise identical object require different catalog items).

3D Preview

Dynamically displays a 3D preview of the door with the currently selected Parâmetros

View

Select the standard view for the 3D preview of the door

Render

Select the render mode for the 3D preview of the door

Top/Plan Preview

Dynamically displays a Top/Plan preview of the door with the currently selected Parâmetros

Size Reference

Select the appropriate option to define the door width and height; the Size Reference selection automatically updates the Width and Height fields, but does not change the size of the door:

•    Leaf Size: this represents the door width and height that measures to the inside of the jamb, excluding the jamb, transom, and sidelights; this is the default setting for imperial units.

•    Unit Size: this represents the current overall door width and height that measures to the outside of the jamb, including the jamb, transom, and sidelights.

•    Rough Opening: this represents the current overall door width and height that measures to the outside of the jamb, including the jamb, transom, sidelights, and shim gap (for the Opening Configuration, the Size Reference is automatically changed to Rough Opening); this is the default setting for metric units.

Width/Height

The width/height of the door is measured based on the Size Reference selection:

•    Leaf size: width/height of the door leaf is measured at the inside of the jamb.

•    Unit Size: width/height is measured at the outside of the jamb.

•    Rough Opening: width/height measures the rough opening.

Use Symbol Geometry

Select Use Symbol Geometry and click Browse to select a door symbol. Click the Symbols selector. From the Resource Selector, double-click a different symbol to apply it.

The symbol Name displays in the Door Settings dialog box and the preview is updated with the selected symbol.

When a symbol is selected, all fields pertaining to the door’s geometry are disregarded; however, parametric values are still available for scheduling and reporting purposes only.

Top Shape

Select the shape of the top of the door

Transom

Select whether to add a transom above the door; transom Parâmetros are set from the Transom pane

Rise

Enter the distance between the start of the top shape to the top of the door (not applicable for Square and Round Top Shape)

Spring

Enter the distance traveled above the floor before the Top Shape begins

Offset in Wall

Enter the distance to offset the door insertion point from the centerline of the wall

Configuration

Select the general door configuration. To create a simple opening in a wall for defining a door break without creating any geometry to represent the door, select the Opening option. Depending on the selection, a variety of door settings are enabled or disabled automatically, as described in the following sections.

Operation

Select the advanced operation for a sliding or complex swing door, where “O” represents a fixed door and “X” represents an operating door

Curtain Wall Door

Indicates that the door will be placed in a curtain wall, where its width and height are based on the surrounding frames where it is placed. A curtain wall door does not have as many available Parâmetro options as a standard door. Configurations are limited to those that apply to curtain wall placement.

Exibir Detalhes da Planta

Selecione para exibir todos os detalhes da planta na visão Topo/Planta

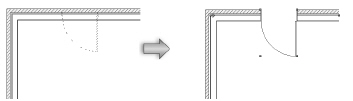

Desenhar Linhas de Parede

Selecione para desenhar linhas de parede sempre; Linhas de paredes serão desenhadas na classe Telhado-Principal para criação simplificada de planos de telhado espelhados.

Definir Atributos Por

Selecione para definir os atributos de gráficos 2D e visibilidade das partes listadas da porta por Objeto, Estilo de Linha ou Classe.

•  Objeto: Desabilita os estilos de linha e controles de peso para partes individuais, e usa o estilo de linha e peso para o objeto porta.

•  Estilo de Linha: Controla o estilo de linha e peso para partes individuais; essas configurações sobrescrevem as configurações do objeto porta.

•  Classe: define o estilo de linha e peso de partes individuais por classe. Para controlar a aparência e visibilidade, selecione uma classe para cada parte da lista de classes presentes no desenho, ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de partes na mesma classe como o objeto porta.

Visibility Classes

To control appearance and visibility, select a class for each part from the list of classes present in the drawing, or create a new class. Select <Door Class> to place the part attributes in the same class as the door object.

Indicador Abertura 3D

Selecione para desenhar linhas representando a direção da abertura 3D

Exibir indicador de Interior/Exterior

Selecione para desenhar linhas representando a direção da abertura das folhas da porta no interior/exterior em 3D.

Usar Atributos da classe de Indicador de Abertura

Selecione para definir os atributos do indicador de abertura por classe

Classe de Indicador de Abertura

Para controlar a visibilidade e, se Usar Atributos Classe do Indicador de Abertura estiver selecionada, selecione uma classe a partir da lista de classes presentes no desenho ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de peça na mesma classe como o objeto porta.

Seta Aponta Para

Define a direção de abertura da dobradiça para apontar para a dobradiça ou maçaneta.

Desenhar 3D Aberto

Selecione para desenhar portas 3D abertas no angulo especificado.

Nivel de Detalhamento 3D

Selecione o nivel de detalhamento 3D para as portas 3D.

Em configurações baixas e médias, alguns detalhes das portas não são desenhados em vistas 3D; essas configurações simplificam a aparência para ver o desenho em escala pequena.

Incluir no Cronograma

Seleciona se deve incluir a informação dessa porta no cronograma de porta; veja Creating Door Schedules

Mostrar tag em 2D

Selecione para exibir a tag de ID na visualização Topo/Planta

Prefixo ID

Define uma informação alfanumérica antes do valor do rótulo numérico

Rótulo ID

Define um valor numeral para o ID

Sufixo ID

Define uma informação alfanumérica após o valor do rótulo; adicionar um sufixo de informação é opcional.

Classe ID

Para controlar a visibilidade e, se Usar Atributos Classe ID estiver selecionada, selecione uma classe a partir da lista de classes presentes no desenho ou crie uma nova classe. Selecione <Classe Porta> para colocar os atributos de peça na mesma classe como o objeto porta.

Use Atributos da Classe ID

Escolha para utilizar os atributos da classe ID para a linha de bolha, linha de indicação e marcador da linha de indicação.

Manter ID Horizontal

Quando selecionado, rotaciona o ID de forma que fique horizontal

Forma da Bolha

Define o tag ID da forma de bolha

Tamanho da Bolha

Entre com o tamanho mininmo do tamanho da bolha ( esse valor representa o tamanho da bolha vezes a escala de camadas; A forma da bolha é mantida em relação ao texto dentro da mesma, para uma uniformidade das bolhas pelo arquivo de desenho)

Atributos da Linha da Bolha

Define os atributos e peso da linha, ou selecione Definir Espessura para abrir a caixa de dialogo de Definir Espessura para criar uma espessura de linha personalizada

Exibir Linha de Indicação

Selecione para desenhar uma linha líder da etiqueta de identificação para o objeto da porta

Atributos da Linha

Selecione os atributos e peso da linha líder ou selecione Definir Espessura para abrir a caixa de diálogo Configurar Espessura para criar uma espessura de linha personalizada

Incluir Marcador

Selecione para incluir um marcador para a linha de indicação do ID e escolha o estilo desejado da lista de marcação, ou selecione Personalizado para criar um marcador personalizado. Selecione Editar Lista de Marcadores para abrir a caixa de dialogo Editar Lista de Marcadores; veja Editing the Marker List.

Show Tag in 3D View

Select to display the ID tag in 3D views

Horizontal Offset

Enter the horizontal offset of the 3D ID tag relative to the bottom left corner of the rough opening when looking at the exterior side of the door (a positive value moves the tag inside the opening relative to the starting corner; a negative value moves the tag outside the opening relative to the starting corner).

The ID tag is offset slightly from the outside face of the door leaf. The size and shape of the text and bubble, if present, will match the plan settings, and the text will always be right reading from the outside of the wall. The bubble will scale with text scaling in viewports.

Vertical Offset

Enter the vertical offset of the 3D ID tag relative to the bottom left corner of the rough opening when looking at the exterior side of the door (a positive value moves the tag inside the opening relative to the starting corner; a negative value moves the tag outside the opening relative to the starting corner)

Comprimento

Entre com o comprimento da face do batente da porta (paralelo a parede)

Profundidade

Entre com a Profundidade do batente da porta (perpendicular a parede)

Usear Profundidade da Parede

Selecione para definira profundidade do batente como a mesma da parede

Use Jamb Extension

Select this field to specify a jamb extension to fill any gap between the interior face of the jamb and the interior face of the wall; enter the desired Jamb Extension Width.

In 2D views, extensions use the Jamb line styles and weights; in 3D views, the extension fill color and/or textures and visibility are controlled by the Int. Jamb class.

Shim Gap

Enter the distance between the jamb exterior face and the rough opening (for the Opening Configuration, the Shim Gap is automatically set to 0)

Show Shim Gap in Plan

Select whether to display the shim gap in Top/Plan view

Módulo de Alvenaria

Entre com o tamanho do módulo de Alvenaria

Face do Batente Central / Profundidade

Use as duas dimensões para determinar o tamanho do batente central ou profundidade ( Entre zero para mostrar sem um batente central ); Habilitado se Simples Duas Folhas estiver selecionado nas configurações no Painel Geral

Folha

Selecione o tipo de Folha desejado

Sólido

Espessura

Entre com a espessura da folha da porta

Include Vision Panels

Select to include vision panels

Vision Panel Shape

Select the shape of the vision panel

Bottom Edge Offset

Enter an offset value, measured from the bottom of the leaf to the bottom of the lowest vision panel

Strike Edge Offset

Enter an offset value, measured from the strike edge of the leaf to the nearest edge of the vision panel.

With some of the more complex, multi-part door configurations, the offset is measured from different points to provide correct alignment of vision panels. Consult the 3D Preview to confirm the appearance.

Panel Height/Width

Enter the height/width of the individual vision panel.

Panel Width is enabled only for the rectangle and oval vision panel shapes. For square and round, the width is automatically set equal to the height.

Number of Panels

Enter the number of vision panels

Separation

For leafs with more than one vision panel, enter the vertical offset between panels

Set Top Panel Height

For leafs with more than one vision panel, select to make the top vision panel a different height than the other panels and specify the desired Panel Height

Glazing Thickness

Enter the glazing thickness for the vision panels

Vidro

O tip ode folha vidro habilita opções especificas para portas de vidro no painel, como estilo Divisória; Ele não faz com que as folhas de porta sejam renderizadas como vidro transparente. Para fazer as portas renderizarem como vidro transparente, aplique a classe Vidros de Luz, no painel de classes.

Espessura

Entre com a espessura da folha da porta

Espessura do Corrimão Superior

Entre com a espessura do corrimão superior

Travessa Esq/Dir

Entre com a espessura das travessas direita e esquerda

Espessura do Corrimão Inferior

Entre com a espessura do corrimão inferior

Estilo de Divisória

Define o estilo de divisória

Barras Horizontais/Verticais

Entre com o numero de barras divisórias Verticais e Horizontais

Bar Width

Enter the muntin bar width

Bar Depth

Enter the muntin bar depth

Bar Offset

Enter the muntin bar offset for Prairie muntins

Glazing Thickness

Enter the glazing thickness for the glass leaf

Painel

Espessura

Entre com a espessura da folha da porta

Espessura do Corrimão Superior

Entre com a espessura do corrimão superior

Travessa Esq/Dir

Entre com a espessura das travessas direita e esquerda

Espessura do Corrimão Inferior

Entre com a espessura do corrimão inferior

Painéis Horizontais/Verticais

Entre com o Numero de painéis horizontais/verticais na porta.

Espessura da Travessa Central

Entre com a espessura das travessas interinas.

Set Top Panel Height

Select to make the top door panel a different height than the other panels and specify the desired Panel Height

Single Top Panel

Select to specify only one panel across the top of the leaf, regardless of the number of panels below

Glazing in Top Panels

Select to insert glazing in the top panel

Glazing Thickness

Enter the glazing thickness for glass in the top panel

Muntin Style

Select the muntin style

Vertical/Horizontal Bars

Enter the number of vertical/horizontal muntin bars

Bar Width/Depth

Enter the muntin bar width/depth

Bar Offset

Enter the muntin bar offset for Prairie muntins

Custom

Thickness

Enter the thickness of the door slab

Custom Leaf

Select the leaf type from the default content; see Concept: Resource Libraries.

Custom leaves must be 3D-only symbols made from generic solids, saved in the default content location.

Segunda Folha

Por padrão, portas de duas partes fazem ambas as folhas na mesma configuração de Folha (Vidro, Painel ou Personalizada), Largura e  ngulo Abertura, mas essas configurações podem ser alteradas

Folha Desigual

Para configurações de duas partes e vai-vem, selecione essa opção para inserir uma porta com folhas de larguras desiguais

Larg. Folha 1/2

Quando Folha Desigual é selecionada, insira a largura da primeira folha da porta; a largura da segunda folha da porta é calculada automaticamente e exibida no valor Larg. Folha 2

Ângulo Abertura Personalizado

Exibe a segunda folha com um ângulo de abertura personalizado para a Vista Topo/Plano e 3D; insira o ângulo

Incluir Ferragem

Inclui a ferragem especificada para a primeira folha na segunda folha

Definir Segunda Folha como Sólida

Torna a segunda folha sólida; quando desmarcada, a segunda folha tem a mesma configuração de Folha que a primeira folha

Janela de Folha

Adicionar Janela de Folha

Adiciona janela de folha à segunda folha; selecione se os painéis devem ter a mesma largura que as janelas de folha na primeira folha ou insira uma largura personalizada.

Essa opção está disponível apenas quando as duas folhas são sólidas e Incluir Janela de Folha está selecionado para a primeira folha.

Divisões

Adiciona divisões à segunda folha; selecione se deseja usar o mesmo número de barras verticais que a primeira folha ou insira um número personalizado.

Esta opção está disponível quando ambas as folhas são de vidro ou são revestidas com Envidraçamento no Painel Superior selecionados para a primeira folha.

Painéis

Adiciona painéis à segunda folha; selecione se deseja usar o mesmo número de painéis horizontais que a primeira folha ou insira um número personalizado.

Essa opção está disponível somente quando as duas folhas são revestidas.

Folha Personalizada

Selecione se deseja usar o mesmo símbolo de folha personalizada da primeira folha ou selecione um símbolo diferente do conteúdo padrão.

Esta opção está disponível apenas quando ambas as folhas são personalizadas.

Incluir Luzes Laterais

Escolha para incluir luzes laterais

Left/Right Width

Enter the left/right sidelight width

Sash Width

Enter the sidelight sash width

Sash Depth

Enter the sidelight sash depth

Mullion Width

Enter the sidelight mullion width

Mullion Depth

Enter the sidelight mullion depth

Glazing Thickness

Enter the glazing thickness for the sidelights

Incluir Divisões

Selecione para adicionar divisões as luzes laterais

Estilo

Escolhe o estilo de divisões das luzes laterais

Barras Horizontais/Verticais

Entre com o numero de barras de divisão verticais/horizontais

Bar Width

Enter the sidelight muntin bar width

Bar Depth

Enter the sidelight muntin bar depth

Bar Offset

Enter the muntin bar offset for Prairie muntins

Include Threshold

Select whether to include a threshold

(1) Depth (Int)/(2) Depth (Ext)

Enter the interior and exterior threshold depth

(3) Overall Depth

Enter the overall threshold depth

(4) Offset

Enter how far to offset the threshold from the center of the door jamb

(5) Thickness

Enter the threshold thickness

(6) Nosing

Enter the threshold nosing height

Threshold Under Leaf

Select to limit the threshold to under the leaf; otherwise, to extend the threshold beyond the inside of the jamb, enter the desired Extension width (this amount is applied to each side of the threshold, and negative values are not permitted)

Z Offset

Enter the Z elevation of the threshold

Substituir com Persianas por

Substituir com Persianas por    Seleciona quais partes da porta devem ser substituídas por persianas; se Painel de Folha está selecionado, todos os painéis na porta serão substituídos

Tipo de Persianas

Seleciona o tipo de persiana

Preview

O preview exibe uma visualização de perfil do Tipo de Persianas selecionado e as peças a serem dimensionadas

Espaçam. Lâminas

Insere a distância no centro entre as lâminas

Ângulo Lâminas

Insere o ângulo da lâmina, medido positivamente a partir da horizontal

Lâmina (Alt. Borda)

Insere a altura de borda visível da lâmina; para venezianas, digite a espessura da lâmina

Profundidade da Persiana

Insere a profundidade do conjunto de persianas

Adicionar Quadros de Persianas nas Folhas

Seleciona para adicionar quadros em volta das persianas e insira a Profundidade e a Largura

Sash Width

Enter the transom sash width

Sash Depth

Enter the transom sash depth

Mullion Width

Enter the transom mullion width

Mullion Depth

Enter the transom mullion depth

Glazing Thickness

Enter the glazing thickness for the transom

Include Muntins

Select whether to add muntins to the transom

Style

Select the transom muntin style

Vertical/Horizontal Bars

Enter the number of vertical/horizontal muntin bars

Bar Width

Enter the transom muntin bar width

Bar Depth

Enter the transom muntin bar depth

Bar Offset

Enter the muntin bar offset for Prairie muntins

Include Interior/Exterior Trim

Select whether to include interior/exterior trim

Width/Depth

Enter the interior/exterior trim width and depth

Include Lintel

Select to add a lintel above the door or transom

Int./Ext. Protrusion

Enter the interior and exterior lintel protrusion

(1) Thickness

Enter the lintel thickness

(2) Angle

Enter the lintel angle

(3) Drop

Enter the length of the lintel drop

Include Hardware

Select to include a door hardware set with the door object; see Assigning, Creating, Editing, and Deleting Door Hardware Sets

Strike Edge Offset

Specifies the horizontal offset of the door hardware; the offset is measured from the strike edge of the leaf to the center of the door hardware

Bottom Edge Offset

Specifies the vertical offset of the door hardware; the offset is measured from the bottom of the leaf to the center of the door hardware

View Hardware

Click to open the View Door Hardware Set dialog box to view the Parâmetros for the currently selected door hardware set

Manage Hardware

Click to open the Door Hardware Library dialog box to assign, create, edit, or delete door hardware sets

Interior/Exterior Kick Plate

Select to include a kick plate on either side of the leaf

Height

Set the height of the kick plate.

While the height is variable, the kick plate’s distance from the right, left and bottom edges of the door is a fixed value of one inch/25.4 mm.

Class

To control visibility, select a class from the list of classes present in the drawing, or create a new class. Select <Door Class> to place the kick plate in the same class as the door object.

Centerline Marker

Select to display a centerline marker in Top/Plan view.

Size

Set the size of the centerline

Class

To control visibility, select a class from the list of classes present in the drawing, or create a new class. Select <Door Class> to place the centerline marker in the same class as the door object.

Line Attributes

Select the line attributes and weight, or select Set Thickness to open the Set Thickness dialog box for creating a custom line thickness. If Use Class Attributes is selected, the line attributes are set by the part’s class

Include Marker

Select whether to include a marker and choose the desired style from the marker list, or select Custom to create a custom marker. Select Edit Marker List to open the Edit Marker List dialog box; see Editing the Marker List. If Use Class Attributes is selected, the marker attributes are set by the part’s class.

Use Class Attributes

Select to set the centerline marker’s attributes (including marker style) by class rather than the Parâmetros in the Door Settings dialog box

Show Centerline Marker on Larger Leaf

For bipart swing doors with leafs of unequal size, select to center the line on the larger leaf instead of the opening

Número de Componentes

Especifique o número de componentes da parede interior para embrulhar; quando os componentes de parede interior são especificadas, a porta permite que um ponto de controle para definir o ponto de embrulho

Parede Splay

Selecione se afunilar a parede interior; o splay pode ser especificada como um ângulo valores / largura e profundidade diagonais ou com

(1) Angulo

Insira o ângulo interior splay parede

(2) Diagonal

Insira o valor diagonal interior splay parede

(3) Largura

Introduza a largura splay parede interior

(4) Profundidade

Digite o interior profundidade splay parede

Number of Components

Specify the number of exterior wall components to wrap; when exterior wall components are specified, the door enables a control point to set the wrapping point

Splay Wall

Select whether to splay the exterior wall; the splay can be specified either as an angle/diagonal or with width and depth values

(1) Angle

Enter the exterior wall splay angle

(2) Diagonal

Enter the exterior wall splay diagonal value

(3) Width

Enter the exterior wall splay width

(4) Depth

Enter the exterior wall splay depth

Door parts

To control appearance and visibility, select a class from the list of classes present in the drawing, or create a new class. Select <Door Class> to place the part attributes in the same class as the door object.

For doors with an Opening Configuration, in a 3D view a no fill/no pen weight extrude completely fills the wall in place of the door; this extrude is placed in the Interior Jamb class and is filtered out in IFC export operations. Change the class settings to control the visibility of the extrude.

Include in Calculations

When selected, the door is eligible to be included in energy calculations, depending on the energy analysis settings for layer/class, element inclusion, and so on.

R-Value/U-Value

Automatic Calculation

Based on the door type, the door R-Value/U-Value is calculated and displayed. This value, along with the door shading factors, is critical for a correct assessment of the building envelope in energy calculations.

Manual Input

Select this option to override the calculated R-Value/U-Value and enter a manual value for the door instead. For complex or detailed door designs, enter results from a third-party calculation here.

Door Type

Select the thermal quality of the frame and any door glazing. Sets can be created and edited; see Specifying System Sets.

Shading

Select the level of shade for each type of shading near the door, or select Custom from any of the lists. The Edit Shading dialog box opens, to manually enter a percentage for when the door is in the shade

General

Select the general shade conditions where the door is located

Surrounding

Specify surrounding shade conditions that might affect the amount of solar radiation reaching the door

Summer Shading

Specify special shade conditions that apply in during the summer months (for example, when nearby deciduous trees shade the door)

Additional Shading

Select any mechanical or passive shading mechanisms in place, or select Custom and enter a shading percentage in the Edit Shading dialog box

Summer Ventilation

Opens the Summer Ventilation Settings dialog box, for specifying summer ventilation options for when the door is typically open.

•    Summer ventilation options (ground floor, upper floor, night): Select the type of ventilation system usage, if any, for the door

•    Operable opening width: For windows in doors, indicates the width of the window opening gap for an operable window (which affects the amount of ventilation)

Field Name

Select the data field from the list and its name displays beneath the list; information associated with the Field Name can be specified in the Field Value area. The user fields can include additional user-defined information with the door.

Field Value

Enter data for use in the door schedule

Door hardware set list

Lists all defined door hardware sets

Add

Creates a new hardware set

Remove

Removes the selected hardware set from the library (this action cannot be undone). When prompted, confirm the deletion action. An alert message notifies you that the door hardware set was modified; proceed to step 4.

Edit

Edits the currently selected hardware set

Descrição

Indicates the name of the door hardware set

Hdw Set ID

Indicates the unique ID value assigned to the door HW Set field in the door schedule

Hinge Qty

Indicates the number of hinges

Hinge Type

Indicates the hinge type

Lockset Type

Indicates the lockset type

Closer Type

Indicates the closer type

Stop Type

Indicates the stop type

Key Code

Indicates the key code

Notes

Contains any pertinent notes about the door operator device

Symbol

List the available door hardware to assign to the door from the default content

Flip

Click to flip the orientation of doors inserted in a wall

Set Position

Click to activate the Move by Points tool in Reference Point mode and move the door by a specified distance from a reference point

Style

Replace, edit, or convert the door style (see Changing Plug-in Object Styles from the Object Info Palette)

Select From Catalog

For a plug-in object style with the catalog item set by instance, click for Selecting Catalog Items for Plug-in Object Styles

Hide Style Parâmetros

Hides the Parâmetros that are set by style and by catalog; these cannot be edited from the dialog box or Object Info palette
