PrintPublish

O Vectorworks usa as opções das janelas Configurar Página e Configurar Impressora para determinar a quantidade de folhas necessárias para imprimir todo o desenho.

Desta forma, o mesmo desenho pode ser impresso ou plotado em qualquer impressora sem que seja necessário reajustá-lo. Se você seleciona o tamanho de página D de papel técnico na seção Área Imprimível da janela Configurar Página e em seguida seleciona o tamanho de página Carta na janela Configurar Impressora, o Vectorworks determina que o desenho precisará de 12 folhas de papel tamanho Carta para que seja impresso em uma impressora laser convencional. A quantidade de folhas exigidas para a impressão é atualizada automaticamente na janela Configurar Página. Ao imprimir o mesmo desenho em uma plotter, altere as opções na janela Configurar Página e o Vectorworks converterá as páginas de acordo.

A configuração de página (incluindo a área imprimível) pode ser especificada para cada camada individualmente (Veja Setting Sheet Layer Properties).

Configurar Página

Comando	Caminho
Page Setup	Arquivo

A janela Configurar Página mostra a quantidade de folhas de papel (páginas) necessárias para imprimir todo o desenho. Ela também é usada para especificar se a borda cinza representando a área de impressão deve ser exibida ou não, e se as quebras de página devem ser exibidas no desenho.

Parâmetro	Descrição
Páginas
Horizontal	Permite especificar a quantidade de páginas na horizontal
Vertical	Permite especificar a quantidade de páginas na vertical
Mostrar Bordas de Página	Selecione para exibir uma borda cinza em torno do perímetro da área de impressão para as camadas de projeto (essa configuração é selecionada por padrão); alternativamente, pressione Alt + B (Windows) ou Command + B (Mac) para mudar a seleção neste campo. Essa configuração também afeta a visibilidade do limite de página em uma visão unificada. As camadas de folha sempre mostram as bordas da página.
Mostrar Quebras de Página	Mostrar Quebras de Página dividido em cada página. Nas camadas de projeto a borda da página deve estar ativada para que você possa ver as quebras de página.
Exibir Marcas D’água	Se o arquivo contiver uma marca d'água, permite especificar se a marca d'água será exibida na tela e em que posição (superior ou inferior). A borda da página deve ser exibida para que a marca d'água possa ser visualizada. Os arquivos com marca d'água podem ser identificados através da expressão Arquivo com Marca D’água presente na barra de título junto ao nome do arquivo. O arquivo com marca d'água sempre será impresso com a marca d'água. A impressão da marca d'água não é afetada por esta opção.
Área de Impressão
Selecione tamanho não disponível em configurar impressora	Se o tamanho de papel desejado não estiver disponível na janela Configurar Impressora (veja “Configurar Impressora” na página 2346), marque esta opção e então selecione o tamanho desejado na lista. Esta opção é útil ao enviar seu arquivo para uma gráfica rápida que ofereça tamanhos de papéis diferentes.
Tamanho/Largura/Altura	Permite especificar manualmente o tamanho do papel e a unidade de medida (polegadas ou milímetros) desejada e especificar a Altura e Largura do papel.
Configurar Impressora	Permite acessar a janela Configurar Impressora para especificar a impressora, o tamanho do papel, a escala e a orientação. Veja Configurar Impressora

Configurar Impressora

Comando	Caminho
Configurar Impressora	Arquivo

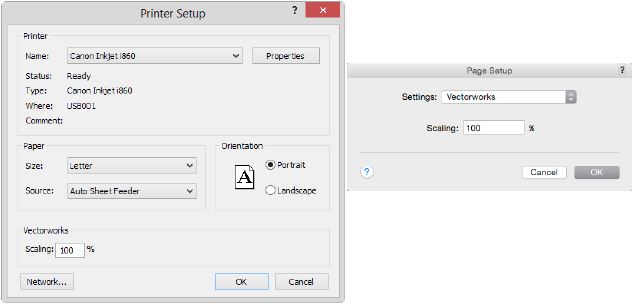

A janela Configurar Impressora permite especificar impressora, escala, tamanho do papel e orientação do desenho.

3.A opção Escala redimensiona todo o desenho de acordo com a porcentagem selecionada. Para acessar a opção Escala na janela de configuração de impressora do Macintosh, selecione o Vectorworks na lista de opções.

Ao selecionar uma impressora diferente na janela Configurar Impressora (Macintosh), esta opção afetará somente as configuração para o desenho atual. Para alterar permanentemente a impressora, utilize o System Preferences.

Imprimindo um Arquivo

Comando	Caminho
Imprimir	Arquivo

O Vectorworks pode imprimir em qualquer impressora selecionada em Printers & Scanners System Preferences (Macintosh) ou Devices and Printers Control Panel (Windows). O parâmetro atual da impressora o plotter são determinados pelas Definições de Configuração da impressora.

Todos os objetos visíveis, classes e camadas dentro da Área de Impressão, serão impressos.

A janela de impressão abrirá. As opções disponíveis nesta janela de diálogo dependerão da impressora ou plotter selecionados. Para mostrar opções adicionais de impressão do Vectorworks, usuários de Macintosh devem clicar em ver detalhes.

Se os produtos Vectorworks Design Series estiverem instalados ou se você for um membro do Vectorworks Service Select, também poderá usar o comando Publicar para imprimir um lote de arquivos. Veja Publicação em Lote.

2 Especifique as opções de impressão, assim como quais páginas serão impressas e quantas cópias serão feitas. Os seguintes parâmetros de impressão estão disponíveis:

Plataforma	Configuração	Descrição
Macintosh	Resolução de Impressão do Aplicativo (DPI)	Define a resolução de saída do aplicativo; este comando afeta somente a geometria do Vectorworks e quaisquer objetos PICT ou PDF que serão rasterizados. A resolução dos bitmaps, das camadas de projeto apresentadas e das viewports são controladas em outra janela; veja Definindo a Resolução de Impressão para detalhes Selecione no menu um valor recomendado de resoluções (em DPI) para o tipo de impressora em uso (a partir da lista), ou digite o valor desejado. Quanto a opção de "Geração de Imagem pelo Quartz" estiver ativa, este parâmetro irá possuir o valor mínimo de 300 DPI, para um melhor resultado de impressão.
Windows e Macintosh	Tom de Cinza para Camadas e Classes em Meio-Tom	Ajusta o nível de cinza a usar na impressão de camadas e/ou classes em meio-tom do desenho.
Windows	Habilite processamento especial para bitmaps de cores transparentes	Esta opção irá aparecer somente quando a opção "Geração de Imagem pelo Quartz (versão Macintosh)" ou "Geração de Imagens por GDI+ (Windows)" estiverem desativadas nas Preferências do Vectorworks (aba Visualização). Através dela é possível habilitar processamento especial para bitmaps com cores transparentes em algumas impressoras (incluindo impressoras PostScript) que não suportam este recurso, afetando objetos bitmaps ou figuras que tiverem o estilo de preenchimento ajustado para Nenhum. Selecione esta opção para usar um processamento de impressão de imagens mais detalhado (e lento) para a impressão correta das transparências.
Windows e Macintosh	Imprimir Vista Atual Apenas (Macintosh) ou Vista Atual (Windows)	Imprime a vista atualmente mostrada na janela do arquivo. Essa vista é escalada maior ou menor para encaixar o tamanho selecionado de página.
Windows e Macintosh	Imprimir padrões de preenchimento na resolução de tela.	Imprime padrões de preenchimento que são aproximadamente o mesmo tamanho que aqueles vistos na tela quando visualizados com zoom de 100%. (No Macintosh, quando a imagem QuickDraw é habilitada, essa funcionalidade é limitada à opção de Saída de Impressão Raster.) Desselecione para usar a resolução não escalada da impressora para processamento mais rápido em impressoras não PostScript (Padrão (Default)). Isso normalmente imprime padrões de preenchimento muito menores.
Windows	Rasterizar a saída de impressão	Imprime o desenho como um bitmap raster. Use esse método quando são encontradas limitações de memória da impressora ou problemas de imagem por causa de incompatibilidade de aparelho. Selecione esse método para imprimir os modos de transferência da Camada de Projeto corretamente em impressoras OSX ou PostScript.
Windows e Macintosh	Atualizar viewports visíveis antes de imprimir	Irá atualizar automaticamente todos os viewports visíveis que estejam desatualizados antes de prosseguir com a impressão.
Windows e Macintosh	Atualizar todos os objetos plug-ins que requeiram um reset antes de imprimir	Irá atualizar automaticamente todos os objetos plug-ins que requeiram uma atualização (tais como o Carimbo de Dados) antes de imprimir.
Windows e Macintosh	Recalcular planilhas antes da impressão	Recalcula automaticamente planilhas antes da impressão

3.Se a opção de Saída de Impressão Raster for selecionada (Rasterizar Impressão), especifique a ponta da imagem na tela que deve ser a primeira ponta a sair da impressora.

A primeira borda a sair da impressora pode variar, dependendo do driver de impressão, orientação da página ou ainda as opções (eventuais) de rotação automática para economia de papel do driver em uso. Estas variações não podem ser previstas pelo Vectorworks. Caso a borda errada tenha sido selecionada, partes do desenho poderão não ser impressas caso a memória da impressora não seja suficiente para impressão.

O método Saída de Impressão Raster é significativamente mais lento que outros métodos de impressão.

Definindo a Resolução de Impressão

A resolução de impressão dos objetos Vectorworks é controlada por diferentes opções dependendo do tipo de objeto e se as opções de geração de imagem estiverem ativadas.

• Uma viewport apresentada em raster é controlada pela configuração de DPI da camada de folha (que não afeta a geometria dos vetores ou os bitmaps que estejam dentro da viewport). Veja Setting Sheet Layer Properties.

• Uma camada de projeto apresentada em raster é controlada pelo DPI de Impressão na aba Resolução das Preferências do Documento. Veja Aba Resolução.

• A geometria do Vectorworks é controlada pela resolução selecionada na janela de diálogo Imprimir.

• Objetos PDF rasterizados são controlados pela resolução selecionada na caixa de diálogo Imprimir. No Windows, se a geração de imagens GDI + não estiver habilitada, os objetos PDF serão rasterizados.

Publicação em Lote

Comando	Caminho
Publicar	Arquivo

O comando Publicar exporta uma série de camadas de folha e/ou vistas salvas do desenho atual para arquivos referenciados externamente nos formatos DXF, DWG ou DWF. Usuários do Vectorworks Design Series também podem exportar para o formato PDF ou imprimir usando este comando.; veja Adding a Title Block Border eTitle Block Manager), você pode colocar rapidamente todas as folhas no problema atual no conjunto de publicação. A funcionalidade do comando Publicar depende da sua licença do Vectorworks.

Para cada item de publicação, você pode definir opções personalizadas e selecionar saída em cores ou em preto e branco. Para tornar a publicação personalizada mais rápida e fácil, salve os conjuntos de arquivos e opções que você usa com frequência.

Licença	Funcionalidade
Vectorworks Fundamentals	Exporta DXF/DWG, DWF
Produtos Vectorworks Design Series	• Exporta DXF/DWG, DWF, PDF, formatos de imagens • Imprime
Vectorworks Service Select (todos os produtos)	Exporta DXF/DWG, DWF, PDF, formatos de imagens Com o Vectorworks Cloud Services, o processamento é feito no servidor da nuvem em vez de no seu computador. Os arquivos gerados estarão disponíveis no portal do Vectorworks Cloud Services, na pasta de processamento em nuvem no seu computador desktop e no aplicativo móvel Vectorworks Nomad. Leia mais sobre o Vectorworks Cloud Services no vectorworks.net/cloudservices. Para detalhes sobre o uso do portal Vectorworks Cloud Services, publicação em nuvem e aplicativos mobile, selecione Nuvem > Ajuda.

Esta caixa de diálogo tem funções especializadas para classificar e selecionar seus itens de lista; veja Funcionalidade da Caixa de Listagem.

Defina a visibilidade das camadas e das classes nas viewports e vistas. Todas as camadas visíveis e em meio tom serão publicadas. Camadas não visíveis e classes não serão impressas ou publicadas em PDF ou DWF. Elas podem ser publicadas como camadas DXF/DWG não visíveis se esta opção estiver selecionada na janela Opções de Exportação de DXF/DWG. Cada camada de folha ou vista salva será publicada como um arquivo separado.

2 Se você planeja usar o recurso de publicação em nuvem, selecione Nuvem> Logar /Inscrever para fazer login no Vectorworks Cloud Services. Em seguida, selecione Nuvem > Abrir pasta do Vectorworks Cloud Services e coloque os arquivos a serem publicados na pasta. Alternativamente, se você ativou a integração do Dropbox, coloque os arquivos em sua pasta Dropbox.

3. Selecione Arquivo > Publicar ou Nuvem > Compartilhamento em nuvem (Somente assinantes do Vectorworks Service Select).

Parâmetro	Descrição
Camadas e Vistas Salvas Disponíveis	Exibe as camadas de folha e as vistas salvas presentes no arquivo atual (indicado com o nome <Arquivo Atual> na coluna Nome do Arquivo e, se especificado, dentro da pasta selecionada (indicado por um nome de arquivo e caminho). Clique no cabeçalho de uma coluna para ordenar as camadas e as vistas pela coluna correspondente. Por exemplo: clique na coluna Data de Revisão para ordenar pela data do Gerenciador de Revisão (requer Vectorworks Architect ou Vectorworks Landmark). As camadas e vistas salvas provenientes de conjuntos restaurados e que não puderam ser encontradas serão exibidas em vermelho e não poderão ser publicadas.
Exibir Todos os Itens	Quando itens vão sendo adicionados a lista de publicados, mantém os mesmos na lista de disponiveis. Se você precisa publicar um item em multiplos formatos ( como por exemplo para Impressão (requer Vectorworks Design Series) e exportar para DWF), selecione essa opção para mostrar todas as folhas de camada e visualizações salvas no arquivo, sendo ou não selecionadas para publicação. Desmarcar essa opção fará com que o item não apareça na lista de disponiveis quando você o adicionar na lista de publicados.
Adicionar itens de outros arquivos	Adiciona automaticamente todas as vistas salvas e camadas de folha dos arquivos dentro da pasta (e de quaisquer subpastas) à lista disponível. Clique em Selecionar Pasta para abrir a caixa de diálogo Escolher Pasta de Projeto. Selecione uma pasta que contenha arquivos do Vectorworks para publicação. Os arquivos devem ter a mesma versão do arquivo ativo.
Adicionar novos itens como	Define o valor padrão de Publicar Para para cada item adicionado à lista de publicação. • As opções de DWG/DXF e DWF estarão sempre disponíveis. • Se o Vectorworks Design Series estiver instalado, Impressão, PDF e Opções de Imagens estarão disponíveis. • Se as opções de armazenamento Cloud Services ou Dropbox forem selecionados, as opções de PDF e de imagem também estarão disponíveis; a opção Imprimir não estará disponível.
Caminho da Pasta	Exibe o caminho da pasta do projeto e arquivo selecionado mais recentemente, para a inclusão de camadas de folha e vistas salvas de outros arquivos dentro da pasta do Vectorworks
Tipo de Armazenamento	Especifica a localização dos arquivos a serem incluídos na Publicação em Lote. • Armazenamento Local: Selecione os arquivos de entrada e saída e salva para qualquer local no seu disco local.A opção Armazenamento local estará sempre disponível. • Cloud Services: Selecione os arquivos de entrada e salva arquivos de saída para a sua pasta de processamento em nuvem. Os de saída estarão disponíveis em sua biblioteca nuvem. • Dropbox: Selecione os arquivos de entrada e salvar arquivos de saída para a pasta Dropbox. Os de saída estarão disponíveis em sua biblioteca nuvem. (Selecione Cloud > Interação Dropbox para ativar este recurso.)
Adicionar	Adiciona um ou mais itens selecionados na lista de arquivos para a lista de publicação
Adicionar problema atual	Adiciona todos os itens na lista disponível com uma Data de Emissão correspondente ao problema atual ao final da lista de publicação
Adicionar Todos	Adiciona todas as camadas de folha e vistas salvas na lista de arquivos para a lista de publicação.
Remover	Remove um ou mais itens selecionados da lista de publicação.
Remover Todos	Remove todas as camadas de folha e vistas salvas da lista de publicação.
Lote a Publicar	Permite selecionar um lote salvo para publicação
Salvar um Conjunto	Salva o conjunto de publicação atual no arquivo, para que possa ser restaurado mais tarde. Veja Salvando um Conjunto de Publicação
Gerenciar Conjuntos	Gerencia os conjuntos de arquivo salvos, e restaura um conjunto anteriormente salvo. Veja Gerenciando Lotes de Publicação
Planilhas e Vistas Salvas a Publicar (Lista de publicação)	Exibe os nomes das camadas de folha e vistas salvas a publicar. Para alterar a ordem da lista use as setas para arrastar e soltar os itens na coluna #. Clique em Cor em cada item para alternar entre colorido e preto e branco.
Publicar Em	Selecione um ou mais itens na lista de publicação e selecione a partir dessa lista para alterar o formato de saída. As opções são as mesmas que a lista Adicionar Novos Itens como.
Opções	Abre a caixa de diálogo apropriada para definir opções personalizadas para os itens atualmente selecionados: • DWG/DXF eDWF: veja Opções de exportação DXF/DWG e DWF • Imprimir: vejaImprimindo um Arquivo • PDF: veja Exportando Arquivos PDF • Imagem: veja Exportando em Formato de Imagem; algumas opções de exportação de imagem não estão disponíveis ao publicar
Opções de exportação de arquivo	Abre a caixa de diálogo Opções de exportação de arquivo para controlar as operações de publicação que criam uma saída de arquivo múltiplo.

4 As folhas e as vistas salvas do arquivo ativo são exibidas no painel esquerdo da janela de diálogo. Para expandir a lista para outros arquivos, clicar em Selecionar Pasta e selecionar a pasta onde os arquivos a serem publicados estão localizados.

Se você estiver usando o recurso de publicação em nuvem, primeiro selecionar Cloud Services ou Armazenamento do Dropbox na lista de armazenamento e então selecionar a pasta.

5 Se você planeja publicar vários itens, selecionar um formato padrão em Adicionar Novos Itens como uma lista.

6 Selecionar itens disponíveis na lista no painel esquerdo da janela de diálogo e usar os botões no meio da janela para movê-los para a lista de publicação no painel direito da janela de diálogo. Alternativamente, duplo-clique em um item (ou pressione Shift e duplo-clique em vários itens selecionados) para movê-lo para a lista de publicação. A coluna Lista a Publicar no painel direito indica a configuração de saída atual para cada item.

Para publicar um item em vários formatos, selecionar Mostrar Todos os Itens; adicionar o item à lista de publicação várias vezes e especificar um formato diferente para cada um.

7 Para definir opções de saída personalizadas, selecionar um ou mais itens da lista de publicação e clicar em Opções.

8 Para organizar a saída publicada, clicar em Opções de Exportação de Arquivos.

Paraâmetro	Descrição
Exportar PDFs como Arquivos Separados (Design Series ou assinatura de Service Select necessária)	Para itens a serem publicados em PDF, exporta cada camada de folha selecionada e vista salva como um arquivo PDF separado. Uma pasta é criada para cada arquivo a partir do qual os PDFs são publicados. Desmarcar essa opção para criar um único arquivo PDF, com o nome do arquivo ativo.
Abrir Pasta Destino Após Completar	Se o armazenamento local estiver selecionado, abre a pasta que contém os arquivos publicados quando a publicação está concluída
Criar Pasta para Cada Tipo de Arquivo	Cria uma pasta para cada tipo de arquivo dentro da pasta de destino Certos formatos de publicação, como DWG/DXF, requerem subpastas para organização de saída, mesmo quando esta opção está desmarcada.
Esquema Multi-Nomes	Arquivos podem ser nomeados com base em suas informações de carimbo, tais como o número da folha, o título da folha, o ID do projeto e assim por diante
Prédefinido	Lista as configurações de nomeação de arquivo disponíveis para o conjunto de publicações; selecionar Nome Personalizado para criar uma configuração de nomeação personalizada
Esquema de Nomes Personalizados	Exibe a configuração de nomeação atual. Se Nome Personalizado for selecionado, o parâmetro será editável; excluir campos desnecessários
Inserir Campo	Seleciona campos de dados para adicionar ao Esquema de Nomes Personalizados; os campos são inseridos no final da configuração, independentemente da colocação do cursor
Adicionar	Adiciona o esquema de nomeação personalizado à lista predefinida
Editar	Edita a configuração de nomenclatura personalizada
Salvar	Salva as edições na configuração de nomenclatura personalizada
Apagar	Exclui a configuração de nomenclatura personalizada

9 Selecionar as configurações e clicar em OK para retornar à janela de diálogo Publicar.

10 Quando todas as configurações de publicação estiverem completas, clicar em Publicar. Se o arquivo não tiver sido salvo no Cloud Services ou na pasta de Armazenamento do Dropbox especificada, um alerta será exibido; clicar em Salvar Agora para salvar o arquivo e continuar.

11 Se o conjunto de publicação não tiver sido salvo, você será solicitado a salvá-lo.

12 Se PDF, DWG/DXF, DWF ou Imagem for um formato de publicação selecionado, a janela de diálogo Selecionar Pasta abrirá. Especificar um local para a saída e clicar em Selecionar Pasta.

Se você estiver usando o recurso de publicação em nuvem, a pasta de saída deve estar no Vectorworks Cloud Services ou na pasta Dropbox, conforme apropriado.

13 Se já existem arquivos na pasta selecionada, você será solicitado a confirmar que deseja continuar.

Se você publicou no Cloud Services ou no Armazenamento do Dropbox, uma janela de diálogo de status abrirá para exibir o progresso da publicação em nuvem.

Os arquivos de saída são impressos ou criados com base nas configurações selecionadas. É criado um arquivo de log de publicação na pasta de saída.

Salvando um Conjunto de Publicação

Você pode salvar as opções de publicação atuais para reutilizá-las mais tarde. O conjunto de camadas de folha e vistas salvas, junto com as configurações de cor, ordem e formato de publicação, poderão ser salvos em um arquivo. Se o conjunto de arquivos contiver camadas e vistas de outras pastas, você poderá especificar como deseja salvar o caminho em relação ao arquivo atual.

Parâmetro	Descrição
Nome	Informe um nome para o conjunto.
Caminho absoluto	Utiliza um caminho absoluto para os arquivos presentes no conjunto. Use o caminho absoluto se a localização dos arquivos referenciados não for alterada.
Caminho relativo ao documento atual	Permite definir um caminho relativo para os arquivos usados no conjunto. Use o caminho relativo caso os arquivos sejam transferidos para outros computador ou plataforma. Se os caminhos relativos entre eles permanecer inalterado, eles poderão ser encontrados. Todos os arquivos devem estar no mesmo volume ou servidor para que você possa usar esta opção.
Abrir pasta destino ao termino	Selecione para abrir a pasta destino para o conjunto salvo
Criar pasta para cada tipo de arquivo	Selecione para criar uma pasta para cada tipo de arquivo na pasta de destino
Exporta PDFs como arquivos separados (requer Vectorworks Design Series)	Selecione para publicar cada camada da folha ou view salva como um arquivo PDF separado

As opções serão salvas no arquivo e estarão disponíveis para publicações futuras.

Gerenciando Lotes de Publicação

Após salvar um conjunto, pode-se acessá-lo para publicar o mesmo conjunto novamente. Também existem as opções de editar e apagar os conjuntos salvos.

1 Na caixa de diálogo Publicação, selecione o tipo de armazenamento para acesso ao conjunto: Local, Serviços na Nuvem ou Armazenamento no Dropbox.

Parametro	Descrição
Lista de conjuntos salvos	Lista de conjuntos salvos atualmente pelo nome
Editar	Selecione um conjunto e clique em Editar para abrir a caixa de diálogo Editar Conjunto Salvo. Renomeie o conjunto, altere o estilo de caminho do arquivo (relativo ou absoluto), altere as opções de publicação conforme necessário, e em seguida clique em OK.
Apagar	Selecione um ou mais conjuntos e clique em Apagar para remover os conjuntos da lista
Acessar	Selecione um ou mais conjuntos e clique em Acessar para adicionar a lista salva de visualizações e camadas de fichas salvas à lista de publicação na caixa de diálogo Publicação, juntamente com suas configurações. Alternativamente, para restaurar um único conjunto, selecione-o na lista de Conjuntos a Serem Publicados na caixa de diálogo Publicação.

4 Para simplesmente fechar a caixa de diálogo sem acessar nenhum conjunto salvo, clique em Fechar. Para acessar os conjuntos salvos, selecione um ou mais conjuntos e clique em Acessar.

As configurações dos conjuntos salvos selecionados são exibidas na caixa de diálogo Publicar, com as seguintes exceções.

• O conjunto acessado pode não mostrar todos os itens originais, caso o conjunto salvo seja aberto em um computador que tenha um produto Vectorworks diferente instalado. Por exemplo, se o conjunto for aberto com o produto Vectorworks Fundamentals (e sem assinatura do Vectorworks Service Select), os itens em PDF não serão exibidos. Além disso, caso o tipo de armazenamento esteja configurado para Serviços na Nuvem ou Armazenamento no Dropbox, os itens de Impressão não serão exibidos.

• Caso o conjunto salvo inclua camadas de folhas ou vistas salvas que não puderem ser localizadas, você será aconselhado a localizar manualmente os arquivos não encontrados, ou avisado de que as folhas ou vistas não foram encontradas. As folhas e vistas não encontradas são exibidas em vermelho na caixa de diálogo Publicação, e não são incluídas no trabalho de publicação.

Configurando oVectorworks Remote

Comando	Caminho
Vectorworks Remote	Ferramentas > Utilitários

The Vectorworks Remote app allows you to control the Vectorworks application from your mobile device. Vectorworks Remote has two components: the Vectorworks Remote mobile app and a Vectorworks Remote connection plug-in, which is included in Vectorworks as a menu command. When the two components are connected, the app displays a list of remotes. Interactively use the remotes to view, navigate, and present designs on your computer. For more information, visit cloud.vectorworks.net/products/remote/faq/.

To set up Vectorworks Remote, first install the Vectorworks Remote app on your mobile device.

Parâmetro	Descrição
QR code	If Scan the QR code is selected from the Vectorworks Remote app, use your mobile device camera to scan the QR code, establishing a remote connection
Version	Displays the current version of the Vectorworks Remote plug-in
Having trouble connecting?	Navigates to the Vectorworks Remote Guide for Troubleshooting Connection Problems
Server Status	Displays the status of the Vectorworks desktop server
Stop Server	Stops the Vectorworks desktop server, disconnecting the Vectorworks Remote app
Start Server	If the Vectorworks desktop server is stopped, starts the server and allows for connection to the Vectorworks Remote app
Run server on Vectorworks launch	Starts the server automatically when Vectorworks launches
Advanced Settings	Opens the Advanced Settings dialog box, displaying the Server IP of the Vectorworks desktop server and the Server Port through which the Vectorworks desktop server is listening. By default, the Vectorworks Remote app connects to the Vectorworks desktop server through port 8090. If the network blocks this port, enter the number of an open port. If multiple instances of Vectorworks are installed on the same computer, they will connect to the app through different ports. To reset the Server Port to 8090, click Set Defaults.
Get it on Google play	Navigates to the Google Play store to install the Vectorworks Remote app on Android devices
Download on the Apple App Store	Navigates to the Apple App Store to install the Vectorworks Remote app on iOS devices

2 Open the Vectorworks Remote mobile app and connect to Vectorworks using one of the methods provided on the initial screen of the app.

The Vectorworks Remote app help contains more detailed instructions on how to connect to Vectorworks.

3 When the connection is established, click OK to close the Vectorworks Remote Setup dialog box.

Imprimindo e Publicando

Imprimindo

A Área de Impressão

Dentro da área de desenho você encontrará uma borda colorida que representa a área de impressão. Qualquer objeto dentro desta área será impresso, e qualquer objeto fora dela não será impresso.
