Conceito: Visão geral das classes
Nível de dificuldade:Iniciante
Classes são uma maneira poderosa de organizar os elementos em um projeto de desenho por categoria. Como as classes se aplicam a todo o arquivo e funcionam em todas as camadas de design, elas permitem o agrupamento de objetos semelhantes em um desenho que, por motivos práticos, precisam existir em camadas separadas. Isso permite que os objetos sejam visualizados, alterados e rastreados como um grupo.
As classes do Vectorworks têm função similar às camadas do AutoCAD e são exportadas como tais. Se o desenho for exportado para o AutoCAD, use classes para facilitar a ativação ou desativação de partes selecionadas do desenho. Por exemplo, se um consultor usando AutoCAD for fazer o layout de dutos de um edifício, uma classe de mobiliário no Vectorworks permite que ele desative a camada de mobiliário no AutoCAD, em vez de excluir os objetos de mobiliário.
As classes possuem características específicas utilizadas no desenho e na estruturação de arquivos.

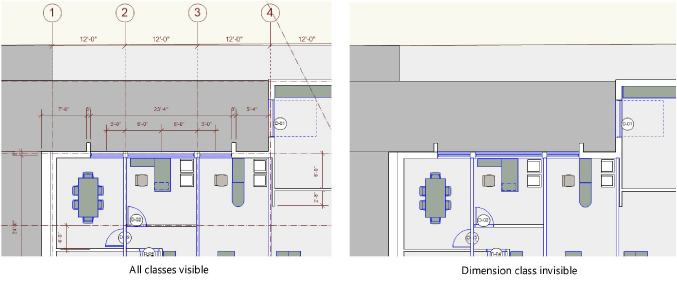

As classes podem ser usadas para controlar a visibilidade. Por exemplo, as classes mostradas para a revisão geral do design do evento prejudicam a visão clara necessária para as pessoas que instalam os componentes individuais. Nesse caso, você pode atribuir dispositivos de iluminação à classe "Iluminação" e, em seguida, tornar a classe invisível na documentação fornecida aos instaladores de rigging. Isso permite que o mesmo arquivo seja usado em todas as etapas de um projeto e para diversos fins.
As classes podem ser usadas para atribuir atributos gráficos, texturas e estilos de texto aos objetos (veja Configurando atributos de classe).
À medida que os objetos são criados, eles normalmente são atribuídos à classe ativa. A classe ativa é realçada em negrito na janela de diálogo Organização, na paleta Navegação e na lista Classes na barra Visão. Observe que a classe ativa pode não ser exibida, se você tiver aplicado um filtro à lista.
Cada novo desenho criado com o programa Vectorworks possui automaticamente duas classes: Cotas e Nenhum. Nenhuma é a classe ativa padrão. Por padrão, qualquer dimensão criada é atribuída à classe Cotas (essa configuração de preferência pode ser alterada; veja Document preferences: Dimensions tab). Essas duas classes podem ser renomeadas, mas não excluídas.
Objetos complexos, como símbolos ou objetos de plug-in, podem conter mais de uma classe. caso contenham mais de uma classe, diferentes partes do objeto podem ser ocultas ou mostradas.
Se o desenho foi criado a partir de um modelo, outras classes podem ter sido fornecidas. Novas classes podem ser criadas, duplicadas, editadas ou excluídas.
Se o Vectorworks Design Suite estiver instalado, você pode configurar o arquivo de desenho para ter um conjunto de classes padrão, que podem ser atribuídas automaticamente a tipos específicos de objetos à medida que são criados. Veja Padrões de camadas, classes e viewports.
A informação de classe pode ser usada como critério para planilhas. Por exemplo, você pode criar uma programação mostrando o custo de todos os acessórios na classe de encanamento (veja Conceito: Visão geral da planilha).
