Conceito: Visão geral da planilha
Nível de dificuldade:Intermediário
A funcionalidade de planilha no programa Vectorworks complementa sua funcionalidade de desenho. A partir das informações presentes no arquivo, você pode criar planilhas para rastrear dados, criar listas de custos e suprimentos/materiais, realizar cálculos e muito mais. As planilhas são integradas ao arquivo Vectorworks, o que elimina a necessidade de um programa separado e reduz o número de arquivos por projeto. As planilhas podem ser importadas e exportadas, o que permite que os dados sejam compartilhados entre planilhas, arquivos e outros programas de planilhas.
Para obter uma visão geral rápida dos recursos da planilha, consulte o Tutorial: Criação de uma tabela de parede.
As planilhas podem ter dois tipos de linhas: planilha e banco de dados. As células em uma linha da planilha contêm constantes (texto ou números) ou fórmulas. As linhas do banco de dados consistem em uma linha de cabeçalho e sublinhas e mostram dados associados a objetos de desenho específicos. Defina os critérios de seleção para a linha do cabeçalho e uma sublinha será criada para cada objeto que atenda aos critérios.

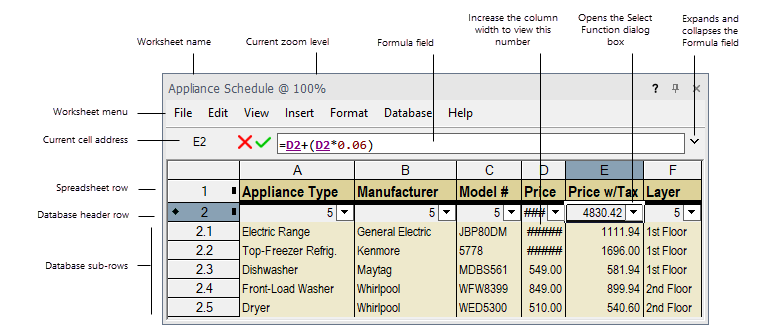

Neste exemplo, a linha 1 da planilha possui rótulos para as colunas do banco de dados. A linha 2 do cabeçalho do banco de dados é definida para listar cada objeto no desenho que possui um “registro de dispositivo” anexado a ele. As sub linhas 2.1 a 2.5 representam os cinco objetos no desenho que atendem a esses critérios.
As colunas são rotuladas com letras e as linhas são rotuladas com números. As sublinhas do banco de dados são numeradas com o número da linha do cabeçalho do banco de dados, seguido por um número decimal e sequencial. A letra da coluna da célula e o número da linha indicam o endereço da célula da planilha, como em A4 ou D2 (as sublinhas do banco de dados não exibem um endereço).
Quando há planilhas em um arquivo aberto, o comando Janela > Planilhas fica disponível. Todas as planilhas presentes no arquivo são listadas. As planilhas com uma marca de seleção estão abertas no momento. Para abrir uma planilha, selecione-a neste menu ou, no Administrador de Recursos, clique com o botão direito do mouse no recurso e selecione Abrir no menu de contexto.
Uma planilha é aberta em uma janela separada, que pode ser redimensionada, movida e fechada. A janela da planilha contém seu próprio menu e menus de contexto.
Como uma planilha aberta está em uma janela separada, ela não é impressa com o desenho. Para incluir uma planilha como parte de um desenho, na janela aberta da planilha, selecione Arquivo > Planilha no Desenho. (Alternativamente, arraste a planilha do Administrador de Recursos para a área de desenho.) Quando a planilha é aberta, a planilha no desenho é exibida como um X. Para abrir uma planilha fechada a partir do desenho, clique duas vezes sobre ela. Veja Colocando uma planilha no desenho.
