Editando elementos estruturais
Elementos estruturais podem ser remodelados e rotacionados usando as ferramentas Remodelar, Seleção e Rotação. Além disso, os parâmetros podem ser editados diretamente na paleta Info de Objeto ou na janela de diálogo Configurações do Elemento Estrutural.
Remodelando elementos estruturais
Use a ferramenta Remodelar para remodelar um elemento estrutural inserido em qualquer modo.veja Remodelando as curvas NURBS.

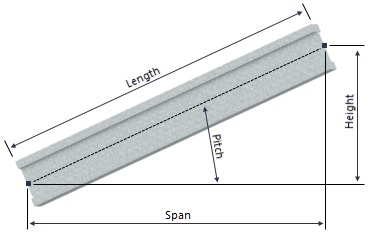

Para elementos estruturais do tipo inserção linear, você obtém controle adicional usando a ferramenta Seleção. Ao pressionar a tecla Tab, você acessa a barra de Dados e pode alterar a Extensão, o Ângulo, a Inclinação, o Comprimento e/ou a Altura.Esses parâmetros são interdependentes, de modo que a edição de um deles geralmente altera um ou mais dos outros.Eles também podem ser editados pela paleta Info de ObjetoPara restringir objetos de inserção linear ao ângulo atual do caminho 3D, pressione e segure a tecla Shift enquanto arrasta os pontos inicial e final com a ferramenta Seleção.
Use a ferramenta Rotacionar para rotacionar o trajeto do objeto sem alterar a Altura, Extensão, Inclinação ou Comprimento.
Elementos estruturais associados usando o modo Junção Automática de Elementos se movem e mudam de comprimento conforme necessário para manter a associação.No entanto, se o elemento estrutural for movido de forma que as associações não sejam mais razoáveis, a associação será interrompida e as condições inicial e final do elemento mudarão para personalizadas.
Propriedades do Elemento Estrutural
A maioria, mas não todos, os parâmetros podem ser editados tanto na janela de diálogo Configurações do Elemento Estrutural quanto na paleta Info de Objeto.Veja Configuração do elemento estrutural para ver os parâmetros disponíveis na janela de diálogo.Somente os parâmetros que são diferentes são descritos aqui
Clique para exibir/esconder os parâmetros.Clique para exibir/esconder os parâmetros.
|
Parâmetro |
Descrição |
|
Estilo |
Substitua, remova ou edite o estilo atual ou crie um novo estilo de objeto de plug-in para este objeto.veja Alterar estilos de objeto de plug-in na paleta Info de Objeto. A edição de um estilo altera todas as instâncias no arquivo que utilizam esse estilo. |
|
Esconder parâmetros de estilo |
Esconde os parâmetros que são definidos pelo estilo;Não editáveis na janela de diálogo ou paleta Info de Objeto. |
|
Span/Pitch/Length |
Esses parâmetros, juntamente com a Altura, são interdependentes. Portanto, editar um deles geralmente altera um ou mais dos outros. |
|
Parâmetros |
Abre a janela de diálogo Structural Member Settings para editar parâmetros.Veja Configuração do elemento estrutural para ver detalhes. |
