Grades estruturais
|
Ferramenta |
Conjunto de Ferramentas |
|
Linha de Eixos
|
Cotas/Anotação Paredes / AEC |

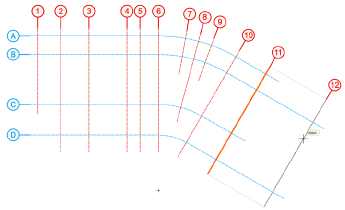

A ferramenta Linha de Eixo cria uma grade de linhas de referência ajustáveis que podem ser usadas para o alinhamento correto de colunas, paredes e outros elementos do desenho. As grades estruturais consistem em uma ou mais sequências de eixos. As sequências de eixos, por sua vez, consistem em várias linhas de eixo individuais que usam o mesmo sistema de rótulo. As linhas de eixo podem ser retas ou baseadas em uma forma de polilinha aberta. Eles podem ser colocados individualmente em qualquer posição necessária, mas as opções de posicionamento tornam mais fácil inseri-los paralelos ou perpendiculares a outras linhas, ou em um formato radial.

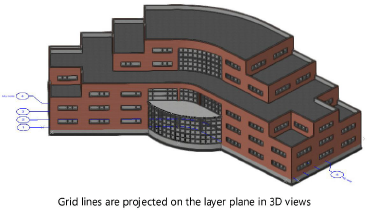

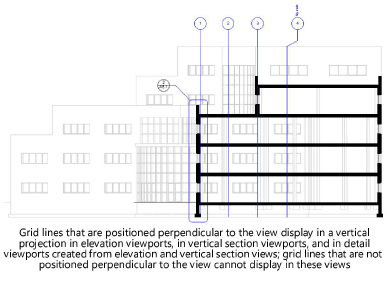

As linhas de eixo são objetos planos que sempre são colocados no plano da camada de uma camada de projeto. Eles são visíveis na vista Topo/Planta. Em vista 3D, eles são exibidos projetados no plano da camada em que são desenhados. Você também pode tornar as linhas de eixo visíveis nas janelas de exibição. Para viewports de elevação, viewports de seção vertical e viewports de detalhes criadas a partir de vistas de elevação, apenas as linhas de eixo que são perpendiculares (normais) à vista podem ser mostradas. A aparência das linhas de eixo pode ser personalizada em cada viewport conforme necessário, sem afetar o objeto de definição de linha de eixo na camada de projeto; veja Visibilidade da grade estrutural em viewports.
As linhas de eixo também podem ser exportadas em um formato compatível com IFC. Veja : Exportação de dados IFC para grelhas estruturais para obter informações sobre como as linhas e sequências de eixos são exportadas para IFC e como organizá-las no arquivo para exportação adequada.
