Dimensionamento de uma sequência de eixos
|
Comando |
Caminho |
|
Dimensionar sequência de eixos |
Menu contextual |
As linhas de eixo em uma sequência de eixos podem ser dimensionadas na camada de projeto ou nas anotações de uma viewport. Uma sequência de eixos em uma viewport pode ser dimensionada sem afetar o objeto de definição de Linha de Eixo colocado na camada de projeto.
Para dimensionar uma sequência de eixos:
Faça um dos seguintes:
Para dimensionar a sequência da grade em uma viewport, clique com o botão direito na viewport e selecione Editar Anotações no menu contextual para entrar no modo de edição de objeto.
Para dimensionar a sequência da grade em uma camada de projeto, pule para a etapa 2.
Clique com o botão direito em uma Linha de Eixo na sequência de eixos a ser dimensionada e selecione Dimensionar sequência de eixos no menu contextual.

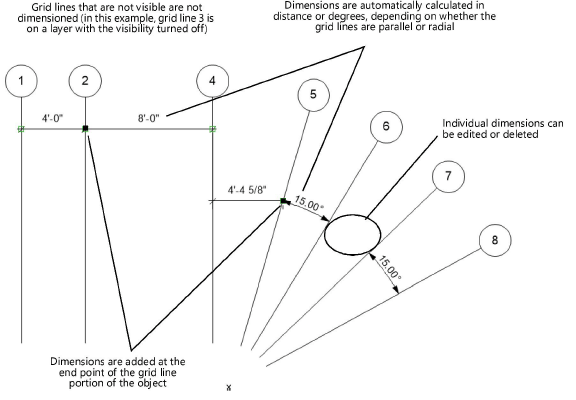

O local onde você clica com o botão direito na Linha de Eixo determina em qual extremidade das linhas as dimensões são colocadas. As dimensões são adicionadas às extremidades das linhas de eixo mais próximas de onde você clicou com o botão direito.
As dimensões são adicionadas às linhas de eixo visíveis na sequência de eixos.
As cotas individuais podem ser editadas ou excluídas manualmente, tanto nas camadas do projeto quanto nas anotações da viewport.
As cotas que são adicionadas na camada de projeto e mantidas visíveis nas viewports não podem ser editadas nas anotações da viewport. O fluxo de trabalho recomendado é desligar a visibilidade das cotas na camada de projeto antes de criar viewports e, a seguir, dimensionar a sequência da grade nas anotações da viewport para manter a capacidade de edição.
As dimensões que são adicionadas nas camadas do projeto são associadas às linhas da grade. Para linhas de eixo paralelas, você pode editar a distância da dimensão para mover a Linha de Eixo.
