Visibilidade da grade estrutural em viewports

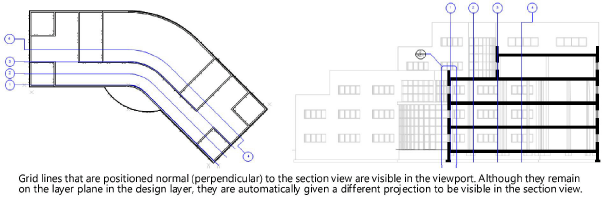

As linhas de eixo podem ser tornadas visíveis em qualquer viewport. Para viewports de elevação, viewports de seção vertical e viewports de detalhes que são criadas a partir de vistas de elevação, apenas as linhas de eixo posicionadas perpendiculares ou normais à vista podem ser mostradas. Em uma viewport recortada, apenas as linhas de eixo que estão contidas ou cruzam com o recorte da viewport são exibidas; os pontos finais da linha de eixo se ajustam conforme necessário para ficarem visíveis dentro do corte.
As instâncias de linha de eixo estão sujeitas às regras usuais de classe e visibilidade de camada; veja Conceito: Visibilidade dos elementos de desenho.
As linhas de eixo exibidas em viewports são consideradas instâncias da definição de grade na camada de projeto. A definição da linha de eixo estabelece a localização / eixo e extensão geral da linha de eixo, bem como os atributos gráficos padrão e, opcionalmente, o estilo da linha de eixo. No entanto, como as linhas de eixo em viewports são instâncias visualizáveis independentemente da linha de eixo, sua visibilidade e aparência podem ser alteradas para se adequar aos diversos requisitos de exibição em cada viewport. Sua projeção pode ser diferente da definição, dependendo do tipo de viewport. As alterações nas linhas de eixo em uma viewport não têm efeito na definição da linha de eixo na camada de projeto.
A localização e a rotação de uma linha de eixo são definidas pela definição da linha de eixo e não podem ser alteradas nas anotações da viewport, embora os pontos de controle possam ser movidos para alterar as extensões conforme necessário para serem exibidos corretamente dentro da viewport. Da mesma forma, o Rótulo da linha de eixo é definido pela definição da linha de eixo e não pode ser editado na viewport.
Quando a vista ou projeção de uma viewport contendo instâncias de linha de eixo é alterada, as linhas de eixo mostradas na viewport são redesenhadas, retendo o máximo possível das modificações do usuário.
Para editar as instâncias de linha de eixo em uma viewport:
Clique com o botão direito do mouse no viewport e selecione Editar Anotações no menu contextual.
No modo de edição de objeto, selecione as instâncias de linha de eixo ou sequência para editar e execute qualquer um dos seguintes para criar a aparência necessária, usando os mesmos métodos das definições de linha de eixo; veja Editando linhas de eixo e sequências de linhas de eixo, Editando o caminho de uma linha de eixo, Preferências da Linha de Eixos, Editando o layout da bolha das linhas de eixo, e Dimensionamento de uma sequência de eixos
Atribua as instâncias de linha de eixo a uma classe diferente.
Altere o estilo da instância da linha de eixo.
Edite os atributos gráficos da linha de eixo e linha de ombro.
Adicione uma nota à instância da linha de eixo.
Adicione ou remova os cotovelos nos ombros.
Altere quais extremidades exibem a bolha.
Edite o layout da bolha e altere o fator de escala.
Adicione e edite dimensões.
Altere o corte da viewport para reposicionar vários pontos finais da linha de eixo de uma vez.
Exclua uma instância de linha de eixo na visualização da viewport; Para restaurar linhas de eixo deletadas ou controlar a visibilidade de uma linha de eixo em diversas viewports, veja Visibilidade da instância da linha de eixo nas viewports.
A paleta Info de Objeto para uma instância de linha de eixo selecionada nas anotações da viewport exibe apenas as operações que podem ser concluídas para uma instância de linha de eixo.
Essas edições ajudam a criar a exibição necessária em uma viewport, mas não afetam a definição da linha de eixo na camada de projeto ou a exibição das linhas de eixo em outras viewports.
