Criando uma sequência de eixos
Para fins de edição, bem como dimensionamento adequado e exportação para IFC, as linhas de eixo individuais precisam ser organizadas em sequências de eixos. Uma sequência de eixos é uma coleção de linhas de eixo rotuladas em uma sequência alfanumérica. As linhas de eixo colocadas sequencialmente são automaticamente parte da mesma sequência e seus rótulos aumentam automaticamente. Veja Grid label incrementspara regras que determinam como o sistema de rotulagem é incrementado automaticamente.
Uma sequência de linha de eixo pode ser composta de qualquer combinação de linhas de eixo paralelas, radiais e polilinhas. Insira as linhas de eixo usando qualquer um dos modos de inserção da ferramenta Linha de eixo; veja Inserindo linhas de eixo.
Para criar uma nova sequência de eixos ou adicionar novas linhas de eixo a uma sequência de eixos existente, siga um destes procedimentos:
Para iniciar uma nova sequência de eixos antes de colocar uma linha de eixo, defina o Rótulo da próxima grade na barra de ferramentas para o primeiro rótulo na nova sequência.
Para iniciar uma nova sequência de eixos a partir de uma linha de eixo existente, selecione a linha de eixo e, em seguida, altere o Rótulo valor na paleta Info de Objeto para o primeiro rótulo da nova sequência; editar uma linha de eixo Rótulo remove-o automaticamente da sequência de eixos atual. Clique noLinha de eixoferramenta, e verifique se Rótulo da próxima grade na barra de ferramentas indica que a próxima linha de eixo colocada faz parte da nova sequência.
Para adicionar linhas de eixo a uma sequência de eixos colocada anteriormente, selecione qualquer linha de eixo nessa sequência e clique no botão Linha de eixo ferramenta; verifique isso Rótulo da próxima grade na barra de ferramentas indica que a próxima linha de eixo colocada faz parte dessa sequência.
As linhas de eixo e sequências de eixos existentes podem ser sequenciadas novamente conforme descrito em Ressequênciando linhas de eixo.

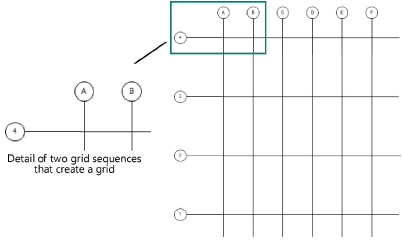

Normalmente, uma grade estrutural é composta de até três sequências de eixos. Um exemplo de grade estrutural comum é uma sequência de eixos sobreposta a uma segunda sequência de eixos perpendicular.
Para conformidade com IFC, não pode haver mais de três sequências de eixos em uma camada. As sequências de eixos na mesma camada são exportadas como uma única grade IFC; veja : Exportação de dados IFC para grelhas estruturais para obter informações adicionais.
