A Cota Linear Inclinada está no conjunto de ferramentas Cotas/Anotação ( todas as configurações) e a paleta de ferramentas Básicas ( configurações Spotlight e Landmark)
A ferramenta Cota Linear Inclinada, que tem três modos de uso, permite a você dimensionar as linhas inclinadas a qualquer ângulo em seu desenho. Isto é diferente da ferramenta Cota Linear Inclinada, que restringe as linhas de dimensão ao eixo X ou Y do plano sobre o qual a dimensão é criada. Além de dimensionar um objeto, você pode usar esta ferramenta para calcular a distância entre dois ou mais pontos na Área de Desenho.
|

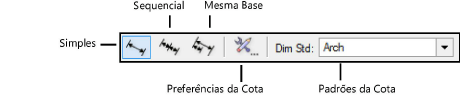

Modo |
Descrição |
|
Simples |
Cria uma linha de cota com uma única medida |
|
Sequencial |
Cria uma sequência de linhas de cotas |
|
Mesma Base |
Cria uma série de cotas conectadas, começando de um ponto base inicial |
|
Para o modo Sequencial Inclinado, defina se as cotas são criadas como um único objeto sequencial inclinado, ou como objetos de cotas individuais; também , se desejar, ative o controle de colisão, que irá automaticamente espaçar os textos das cotas para que nunca se sobreponham. |
|
|
Padrões de Cotas |
Para mudar o padrão de cotas para a novas cotas criadas no documento, selecione um padrão na lista; selecione Padrões Personalizados para criar ou gerenciar padrões de cotas personalizadas (veja Usando Padrões de Estilos de Cotas Personalizados) |
O texto da cota pode ser movido ao longo da linha de cota. Veja Editando Cotas .
|
|
Clique aqui para uma dica em vídeo sobre este tópico (requer acesso à internet). |
~~~~~~~~~~~~~~~~~~~~~~~~~
