A Cota Linear Horizontal/Vertical está no conjunto de ferramentas Dims/Notes (todas as áreas de trabalho) e na paleta de ferramentas Básica (workspaces Spotlight e Landmark).
Use a ferramenta Cota linear restrita para desenhar linhas de cota que são restritas ao eixo X ou Y do plano em que a cota é criada. Isso é diferente da ferramenta Dimensão linear não limitada, que pode desenhar linhas de dimensão em qualquer ângulo. Além de medir e dimensionar objetos, você pode usar essa ferramenta para calcular a distância horizontal ou vertical entre dois ou mais pontos no desenho.
Em uma vista 2D, a linha da cota será paralela ao eixo X ou Y do plano ativo. Em uma vista 3D, a linha da cota será paralela ao eixo X ou Y do plano em que foi criada, mas o plano pode ter qualquer rotação (assim como a ferramenta Cota Linear Inclinada).
Se a opção Atrair ao Plano Trabalho estiver ativada na paleta Atração, a linha da cota será projetada ao plano de trabalho atual, tanto em 2D quanto 3D.
|

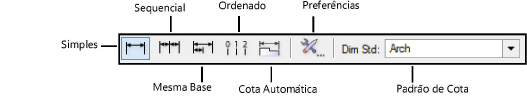

Modo |
Descrição |
|
Simples |
Cria uma sequência contínua de linhas de cota |
|
Sequencial |
Cria uma série de linhas de cotas horizontais ou verticais conectadas, começando no mesmo ponto inicial |
|
Mesma Base |
Cria uma série de cotas ordenadas horizontal ou vertical, começando no mesmo ponto base |
|
Cota Ordenada |
Cria uma série de cotas ordenadas horizontal ou vertical, começando no mesmo ponto base |
|
Cota Automática |
Cria uma linha de cota horizontal ou vertical para a maior medida de um objeto selecionado ou grupo de objetos. |
|
Para o modo Sequencial Hor./Ver., define se as cotas serão criadas como um único objeto de cota sequencial, ou como vários objetos cota individuais; também habilita o controle de colisão, que automaticamente distribui os blocos de texto de tal forma que não se sobreponham. |
|
|
Padrão de Cota |
Para alterar o padrão de cota para novas cotas inseridas no documento, basta selecionar um dos padrões na lista. selecione Padrões Personalizados para criar ou gerenciar padrões de cotas personalizadas (veja Usando Padrões de Estilos de Cotas Personalizados) |
O texto da cota pode ser movido ao longo da linha de cota. Veja Editando Cotas .
|
|
