Cota Inclinada da Mesma Base

O modo de Cota Inclinada de Mesma Base cria uma série de cotas conectadas, com a mesma linha de medida da distância a partir do começo (ponto de mesma base).

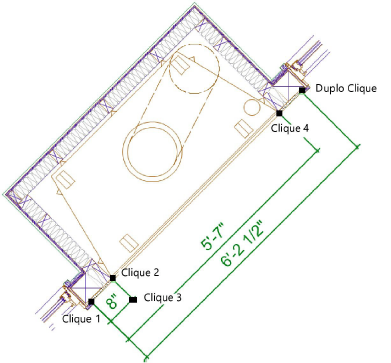

Para criar uma série de cotas inclinadas de mesma base conectadas:

1.      Selecione a ferramenta Cota Angular no conjunto de ferramentas Cotas/Anotações, e selecione o modo Dimensão Angular Entre Duas Linhas de Referência. Na barra de ferramentas, selecione um Dim Std (Padrão de Cota ).

2.      Clique para definir o ponto inicial da medição.

3.      Mova o mouse até o ponto onde você deseja finalizar a cota do primeiro segmento e clique.

4.      Mova o cursor para fora do objeto para definir a posição de deslocamento desejada.

Em uma vista 3D, os primeiros dois cliques determinam o eixo X do plano onde a cota será colocada; mova o cursor para rotacionar o plano da cota conforme desejado. O plano da cota pode ser alinhado horizontal ou verticalmente em relação ao plano da camada, ou alinhado às faces adjacentes de um objeto 3D.

5.      Clique para definir a linha de cota.

6.      Agora mova o mouse até o final do próximo segmento e clique para definir seu ponto final.

7.      Continue clicando os pontos finais para definir os próximos segmentos.

8.      Clique duas vezes no mesmo ponto para terminar.

~~~~~~~~~~~~~~~~~~~~~~~~~
