Cota Linear Inclinada

O modo Cota Linear Inclinada cria uma linha de cota com uma única medida.

Para criar uma linha de cota linear irrestrita com uma única medida:

1.      Clique na ferramenta e no modo e selecione um Dim Std (padrão de cota).

2.      Clique para definir o ponto inicial da medição.

3.      Clique para terminar a medição.

4.      Mova o cursor para longe do objeto para o local de deslocamento desejado.

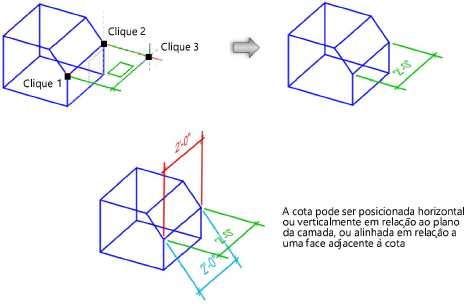

Em uma vista 3D, os primeiros dois cliques determinam o eixo X do plano onde a cota será colocada; mova o cursor para rotacionar o plano da cota conforme desejado. O plano da cota pode ser alinhado horizontal ou verticalmente em relação ao plano da camada, ou alinhado às faces adjacentes de um objeto 3D.

5.      Clique para posicionar a linha de cota.

~~~~~~~~~~~~~~~~~~~~~~~~~
