Cota Inclinada Sequencial

O modo de Cota inclinada sequencial  cria uma série de cotas conectadas, com cada segmento de linha exibindo suas dimensões específicas.

Quando cotas são parte de uma sequência, elas todas podem ser movidas de uma única vez, e seus atributos e propriedades podem ser alterados como um grupo.  As propriedades em uma cota sequencial também pode ser editado individualmente. Quando as cotas na sequência são modificadas, as outras cotas se ajustam automaticamente. Veja Editando Cotas  para mais informações sobre a edição de uma sequência de cotas.

Para criar uma série de cotas inclinadas sequenciais conectadas:

1.      Selecione a ferramenta Cota Angular no conjunto de ferramentas Cotas/Anotações, e selecione o modo Dimensão Angular Entre Duas Linhas de Referência. Na barra de ferramentas, selecione um Dim Std (Padrão de Cota ).

2.      Clique em Preferências.

A janela Preferências de Cota Sequencial é exibida. Escolha se você deseja Criar Objetos Inteligentes de Cotas Sequenciais ou se deseja Criar Objetos Individuais de Cotas Adjacentes.  Selecione também se você deseja usar o controle de colisão para espaçar automaticamente os blocos de texto para que não se sobreponham.

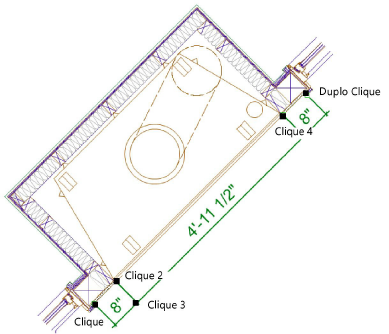

3.      Clique para definir o ponto inicial da cota.

4.      Mova o mouse até o ponto onde você deseja finalizar a cota do primeiro segmento e clique.

5.      Mova o cursor para fora do objeto para definir a posição de deslocamento desejada.

Em uma vista 3D, os primeiros dois cliques determinam o eixo X do plano onde a cota será colocada; mova o cursor para rotacionar o plano da cota conforme desejado. O plano da cota pode ser alinhado horizontal ou verticalmente em relação ao plano da camada, ou alinhado às faces adjacentes de um objeto 3D.

6.      Clique para posicionar a linha de cota.

7.      Agora mova o mouse até o final do próximo segmento e clique para definir seu ponto final.

8.      Continue clicando os pontos finais dos próximos segmentos.

9.      Clique duas vezes no mesmo ponto para terminar.

~~~~~~~~~~~~~~~~~~~~~~~~~
