Configurações de Legenda Gráfica

Parâmetro

Descrição

Usar Estilo

No Seletor de Recursos, clique duas vezes em um recurso para ativá-lo ou clique em "Sem estilo". Se um objeto com estilo for convertido para sem estilo, os valores atuais serão mantidos, mas todos os parâmetros serão definidos como "Por Instância" para permitir edição.

Definir Fonte da Legenda

Abre uma janela de diálogo para especificar os objetos usados ​​para criar a legenda; veja Definindo a Fonte da Legenda

Ocultar células vazias

Mostra ou oculta células criadas por objetos que atendem aos critérios de origem, mas não possuem imagens (por exemplo, uma abertura de parede sem porta). Recomenda-se ajustar os critérios de origem para excluir objetos indesejados, se possível.

Definir imagem da legenda

Abre uma janela de diálogo para especificar como as imagens na legenda são exibidas; veja Definindo a imagem da legenda. A janela de diálogo de preferências indica se esta configuração é por estilo ou por instância, mas não pode ser editada.

Classes de imagem da Legenda

Abre uma janela de diálogo para definir as propriedades de classe para imagens na legenda; veja Mudando as propriedades da classe. A janela de diálogo de preferências indica se esta configuração é por estilo ou por instância, mas não pode ser editada.

Escala da imagem

Selecione a escala da imagem ou selecione Personalizado e insira uma Escala personalizada da imagem

Título da Legenda

Insira um título para a legenda

Mostrar título

Mostra ou oculta o título da legenda

Largura do título

Especifique se deseja mostrar o título na primeira célula ou em toda a legenda

Organizar layout por

Especifique se deseja organizar as células da legenda por coluna ou linha

Largura/altura fixa da célula

Selecione para fazer com que todas as células na legenda tenham a mesma largura (quando organizadas por coluna) ou a mesma altura (quando organizadas por linha)

Ativar restrições de limites

Selecione para ativar os controles de restrição de limite para objetos no layout da legenda gráfica. veja Editando o layout da célula

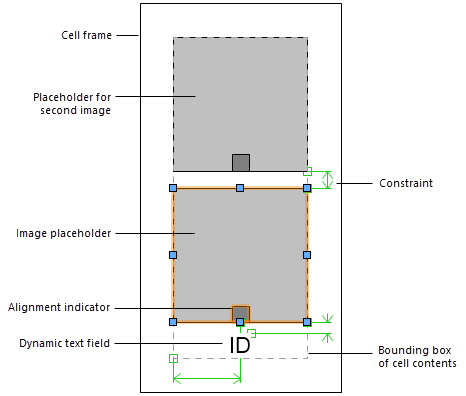

Editar layout da célula

Abre uma janela de edição para editar a forma como as imagens são exibidas em cada célula e adicionar campos de texto estáticos ou dinâmicos opcionais; veja Editando o layout da célula. A janela de diálogo de preferências indica se esta configuração é por estilo ou por instância, mas não pode ser editada.

Editar layout do título

Abre uma janela de edição para editar a forma como o título da legenda é exibido; veja Editando o layout do título. A janela de diálogo de preferências indica se esta configuração é por estilo ou por instância, mas não pode ser editada.

Fator de Escala

Dimensiona toda a geometria na legenda pelo fator especificado

Somente opções da paleta Info de Objeto

Estilo

Substitua, edite ou remova o estilo atual ou (apenas para objetos sem estilo) crie um novo estilo de plug-in (veja Estilos de objeto de plug-in personalizado sem opções de catálogo).

A edição de um estilo altera todas os exemplares no arquivo que usam o estilo.

Esconder Parâmetros de Estilo

Oculta os parâmetros definidos por estilo; estes não podem ser editados a partir da paleta Info de Objeto

Recalcular

Atualiza a legenda com os dados mais recentes do desenho; é recomendado recalcular as legendas antes de exportar ou imprimir

Filtrar por viewport

Abre uma janela de diálogo para limitar o conteúdo da legenda a objetos de viewports específicas; veja Filtrando por viewport

Visibilidade e Ordenação das Células

Abre uma janela de diálogo para ajustar a visibilidade e ordenação das células na legenda; veja Alterando a visibilidade e a ordenação da célula

Parâmetro

Descrição

Fonte da Legenda

Selecione o tipo de objeto a ser usado para a legenda (por exemplo, janelas ou plantas)

Definir Fonte Personalizada

Abre a janela de diálogo Critério para inserir critérios personalizados para selecionar a fonte da legenda (por exemplo, para especificar vários tipos de objetos ou para adicionar condições para refinar a seleção); veja A janela de diálogo critério é aberta

Critérios de Fonte

Exibe a fórmula de legenda especificada na janela de diálogo Critério

Tipo de legenda

Selecione se deseja mostrar objetos ou atributos de objetos (por exemplo, texturas ou atributos de traço) na legenda

Informando

Determina como apresentar os objetos selecionados nas células. Por exemplo, se você relatar objetos de porta por Configuração, a legenda terá uma célula para cada configuração de porta exclusiva no desenho. Você pode selecionar vários itens - por exemplo, Configuração de porta, Estilo e Largura. As opções disponíveis dependem do Tipo de Legenda selecionado. Para uma legenda baseada em objeto, a configuração é opcional.

Baseado em objetos: Selecione entre os parâmetros do objeto (para cada tipo de objeto), nome da classe, nome da camada de projeto e nome do estilo ou símbolo

Baseado em atributos: Selecione entre os atributos disponíveis

Clique em Novo para adicionar uma linha à lista e, em seguida, selecione um item na coluna Relatar por. Para ressequênciar a lista, arraste o número na coluna # para cima ou para baixo.

Classificando

Determina como classificar as células. A lista funciona da mesma forma que a lista para relatórios, exceto pelo fato de que você também pode selecionar a ordem de classificação das células. Para especificar uma ordem de classificação personalizada, selecione Ordem personalizada; e clique em Visibilidade e classificação de células na paleta Info de Objeto.

Filtrar por viewport

Abre uma janela de diálogo para limitar o conteúdo da legenda a objetos de viewports específicas; veja Filtrando por viewport

Número de células

Exibe o número de células na legenda, com base nos critérios atuais

Parâmetro

Descrição

Classificando

As configurações da lista de classificação na janela de diálogo Definir fonte de legenda são exibidas e podem ser editadas aqui. Para especificar uma ordem de classificação personalizada, selecione Ordem personalizada e use a lista Visibilidade e Ordem personalizada para organizar as células como desejar.

Visibilidade e pedido personalizado

Mostrar

As células com uma marca de seleção nessa coluna são incluídas na legenda

#

Clique e arraste o número nesta coluna para ressequênciar as células na legenda

Relatório por Valor

Exibe os valores primários Reportar por para cada célula na legenda, conforme definido na janela de diálogo Definir fonte da legenda

Prévia

Atualiza a legenda no desenho para visualizar as alterações de classificação e visibilidade; Clique em OK para aplicar as alterações ou clique em Cancelar para descartá-las

Parâmetro

Descrição

Critérios de Fonte, Relatório por, e Tipo de Legenda

As configurações atuais para os parâmetros na janela de diálogo Definir Fonte da Legenda são exibidas

Imagem a definir

Se houver várias imagens no layout da célula, especifique qual imagem definir

Prévia de Imagem

Exibe visualizações das imagens da legenda com as configurações atuais. Para visualizar outras imagens na legenda, clique nas setas para a esquerda ou para a direita ou digite o número da imagem no campo Prévia da Célula.

Configurações de imagem

As configurações disponíveis dependem do Modo de exibição selecionado. As configurações da Exibição de objeto híbrido estão organizadas em duas abas: Configurações gerais e anotações.

Modo de exibição

Selecione um modo de exibição apropriado para o tipo de legenda e os objetos de origem.Se os objetos de legenda forem incompatíveis com o modo de exibição, nenhuma visualização de imagem será exibida.

Para uma legenda baseada em atributos, selecione o tipo de amostra a ser exibida (material, textura, preenchimento etc.).

Para uma legenda baseada em objeto, selecione uma das seguintes opções:

Exibição de objeto híbrido (legendas de objetos de símbolo e plug-in)

Visualização de parede vertical (componentes de parede vertical, para legendas de divisórias)

Exibição de componentes (componentes horizontais, para legendas de telhado, laje, parede ou hardscape)

Exibição de paisagens (vistas de cima/planta de paisagens)

Exibição de imagens de plantas (imagens do catálogo de plantas)

Classes

Abre uma janela de diálogo para definir as propriedades de classe da imagem; veja Mudando as propriedades da classe

Nível de detalhe

Selecione o nível de detalhe da imagem

Vista

Selecione uma visualização padrão para a imagem

Renderização de plano de fundo/primeiro plano

Selecione o modo de renderização de plano de fundo para a imagem, juntamente com as Configurações de renderização de plano de fundo desejadas. Opcionalmente, selecione um modo de renderização de primeiro plano e especifique Configurações de renderização de primeiro plano. Essas configurações funcionam da mesma forma que em viewports; veja Propriedades do viewport.

Janelas e portas parecem fechadas

Para o modo de exibição de objetos híbridos, selecione para mostrar todas as janelas e portas como fechadas. Quando desmarcado, as janelas e portas aparecem como no desenho

Visualizar imagem

Para o modo de exibição da imagem da planta, selecione o tipo de imagem da planta a ser exibida

Dimensões automáticas

As configurações estão na aba Anotações para o modo Exibição de objeto híbrido

Dimensão/Posição Vertical

Selecione Nenhum para não mostrar nenhuma dimensão ou selecione uma parte da imagem para aplicar uma dimensão vertical e especifique a dimensão Posição (somente visualizações não isométricas)

Dimensão/Posição Horizontal

Selecione Nenhum para não mostrar nenhuma dimensão ou selecione uma parte da imagem para aplicar uma dimensão horizontal e especifique a dimensão Posição (somente visualizações não isométricas)

Dimensão Padrão

Selecione um padrão de dimensão

Deslocamento da dimensão

Insira a distância em que as dimensões serão compensadas da imagem

Classe da dimensão

Selecione uma classe para os objetos da dimensão

Linha do piso

Para o modo de exibição de objeto híbrido somente com uma visualização de elevação; As configurações estão na aba Anotações

Exibir de linha de piso

Selecione para mostrar uma linha de piso na imagem; a configuração de Alinhar Imagem Vertical muda automaticamente para Piso

Classe de linha

Selecione uma classe para a linha de piso

Exibir etiqueta

Inclui uma rótulo para a linha de piso; Digite também o Texto do Rótulo

Posição vertical/horizontal

Especifique a posição do texto do rótulo em relação à linha do piso

Classe de rótulo

Selecione uma classe para o texto do rótulo

Mostrar rótulo em cada célula

Adiciona o rótulo a cada célula da legenda.

Para mostrar o rótulo apenas uma vez em cada linha, desmarque essa opção; o layout da legenda deve ser por linha ou ter uma altura de célula fixa, a imagem deve usar uma escala definida e Alinhar Imagem Vertical deve ser definido como Piso.

Escala

Definir escala

No modo de exibição de objeto híbrido, selecione essa opção para mostrar todos os objetos em uma Escala especificada; Isso ilustra os tamanhos relativos dos objetos

Escala

Selecione uma Escala ou selecione Personalizada e insira uma Escala personalizada

Dimensionar para ajustar a imagem

No modo Exibição de objeto híbrido, se alguns objetos selecionados forem muito maiores que outros, selecione essa opção para dimensionar automaticamente todas as imagens para que tenham um tamanho semelhante

Ajustar a largura aos limites da imagem no layout

Dimensiona as imagens para o tamanho especificado no layout da célula. Quando desmarcada, dimensiona as imagens de acordo com a Altura da imagem e a Largura da imagem que você digitar.

Alinhamento

Alinhar imagem vertical/horizontal

No modo de exibição de objeto híbrido, selecione o alinhamento vertical e horizontal das imagens na legenda. As opções disponíveis dependem da seleção Vista.

Para vistas de elevação (frontal, posterior, esquerda, direita), a opção Piso está disponível para o alinhamento vertical. Isso indica a elevação do objeto em relação ao piso.

Nas visualizações superior, superior/plano ou inferior, a opção Ponto de inserção está disponível para alinhamento vertical e horizontal. Isso permite alinhar portas e janelas abertas por suas molduras, por exemplo.

Se desejar, as dimensões automáticas podem ser consideradas no alinhamento; edite o layout da célula e selecione a opção Incluir dimensões automáticas no tamanho da imagem para alinhamento. veja Editando o layout da célula.

Aparência

Ajustar a altura aos limites da imagem no layout

Para o modo de exibição de parede vertical, selecione para ajustar automaticamente a altura da imagem ao limite no layout da célula ou insira a Altura desejada

Visualização da parede

Para o modo de exibição de parede vertical, selecione a parte da parede a ser exibida

Tamanho da imagem

Ajustar o tamanho aos limites da imagem no layout /
Ajustar a largura aos limites da imagem no layout

Para alguns modos de exibição, selecione para ajustar automaticamente a altura e/ou largura da imagem para o limite no layout da célula ou insira a Altura e/ou Largura desejada

Limitação

Descrição

Usar restrições automáticas

Restringe a distância entre o objeto selecionado e outros objetos restritos. Opcionalmente, selecione Alinhar na coluna para alinhar os objetos.

Alinhar na coluna

Quando Usar restrições automáticas estiver selecionado, selecione essa opção para alinhar os objetos usando a distância indicada no layout como a distância mínima entre os objetos.

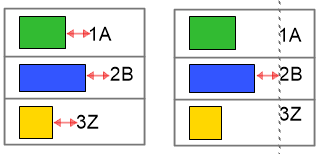

Objetos e texto com restrição automática sem alinhamento (esquerda) e com alinhamento (direita)

Restringir a distância do objeto a partir do limite

Se Limites do objeto da legenda gráfica estiver selecionado, restringirá a distância do objeto selecionado em relação aos limites esquerdo, direito, superior e inferior da célula. Veja Configurações de Legenda Gráfica.

Para objetos gráficos 2D, desmarque a opção Fixar Largura ou Fixar Altura para dimensionar o objeto horizontal ou verticalmente para caber na caixa delimitadora quando necessário.
