Aparência dos planos
Em qualquer vista diferente de Topo/Planta, o plano da camada é representado em azul; quando ativo, possui eixos vermelho X e verde Y (uma opção nas preferências de exibição da preferência Vectorworks também pode mostrar os eixos em Topo/ Planta). Quando o plano de trabalho e o plano da camada ativa estão localizados na mesma posição, apenas o plano da camada ativa é mostrado. No entanto, uma vez que a posição do plano de trabalho tenha sido alterada ou definida diretamente, ela será representada na tela como uma moldura colorida. A cor do plano da camada ativa e a aparência do plano de trabalho podem ser personalizadas nas preferências do Vectorworks; veja Preferências do Vectorworks: Painel Interatividade para detalhes.
As linhas de eixo do plano de trabalho e do plano de trabalho automático são de cor vermelha para X ', verde para Y' e azul para Z '; eixos tracejados representam os eixos negativos. Em uma vista 3D, os eixos são sempre visíveis, embora pareçam mais transparentes quando estão atrás de objetos sólidos renderizados. O eixo Z 'e todos os rótulos de eixo são opcionalmente exibidos por configurações na janela de diálogo Ajuste do SmartCursor; veja Ajustando à grade.
Basta clicar em um eixo com a ferramenta Definir Plano de Trabalho para selecionar e exibir o plano de trabalho e suas alças. Quando o plano de trabalho é selecionado, ele é exibido com alças coloridas em torno de cada eixo, bem como uma alça de movimento, para manipular o plano.
O plano de trabalho pode ser movido, mas não rotacionado, quando estiver na vista Topo/Planta rotacionada (necessário o Vectorworks Design Series). Veja Rotacionando o plano.

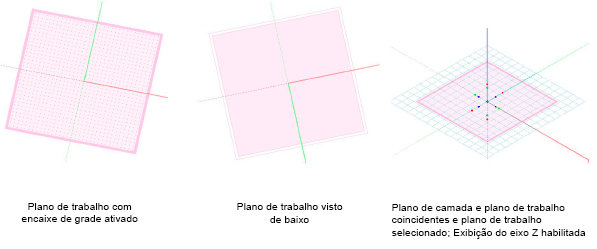

Quando o a grade de atração está ativada, o plano de trabalho é exibido com pontos; quando a grade de atração está desativada, os pontos não são exibidos. O plano de trabalho exibe um pouco mais escuro e com um quadro de linha dupla, quando é visto de baixo.
Quando o plano de trabalho e o plano da camada ativa são coincidentes, o plano da camada ativa é exibido com linhas de grade. Caso contrário, as linhas de grade não são exibidas no plano da camada.
Linhas meio tom tracejadas representam a interseção do plano da camada ativa e dos planos de trabalho. O plano de camada ativo não é exibido em uma vista apresentada.
Se as linhas de grade do plano da camada não estiverem visíveis, selecione Mostrar grade no popover Ajustes da grade ou na janela de diálogo (veja Ajustando à grade).
