Ajustando à grade
|
Ferramenta |
Localização |
|
Atrair à Grade
|
Barra de status |

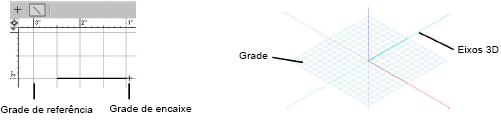

Grades de encaixe e referência.
Quando a opção Atrair à Grade estiver ativada, o SmartCursor será atraído para os pontos definidos na grade de atração. Por exemplo: se a grade estiver definida para 1", o cursor será "atraído" para cada polegada quando ele se mover por sobre a grade. Ao criar uma linha, os pontos inicial e final da linha serão atraídos à grade (se nenhuma outra atração tiver sido ativada). A opção Atrair à Grade é a única que não oferece nenhuma dica visual. Se ela estiver ativada, o cursor sempre estará atraído à grade, a menos que outra atração tenha sido ativada e se sobreponha a ela.
Quando Atrair à Grade está ativo, o plano de trabalho é mostrado com pontos. Estes pontos não são mostrados quando atrair a grade está desligada. Aparência dos planos.
Para definir a atração à grade:
Clique na ferramenta.
Para alterar as configurações, se necessário, clique duas vezes, clique com o botão direito ou clique e segure a ferramenta para abrir o popover Configurações de grade e definir os parâmetros.
As configurações de ajuste de grade também podem ser definidas como parte da configuração do documento; veja Documentoconfigurar.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Grade de Atração |
A grade que atrai os objetos durante o desenho e a edição, quando a opção Atrair à Grade estiver ativada. |
|
Simétrico |
Restringe a configuração de Y para ser igual à configuração de X, resultando em uma grade simétrica |
|
X e Y |
Define as dimensões da grade nas direções X e Y; a opção Y estará desativada se a opção Simétrica estiver ativada. |
|
Grade de Referência |
A grade visível usada para alinhar os objetos durante o desenho e a edição. |
|
Simétrico |
Restringe a configuração de Y para ser igual à configuração de X, resultando em uma grade simétrica |
|
X e Y |
Define as dimensões da grade nas direções X e Y; a opção Y estará desativada se a opção Simétrica estiver ativada. |
|
Opções de Grade |
Define o comportamento da grade de referência na tela e na impressão. |
|
Mostrar Grade |
Exibe uma grade de referência, quando possível (mesmo com esta opção selecionada, o sistema de referência pode não exibir dependendo do fator de zoom); também exibe a grade do plano camada ativa em vistas 3D. |
|
Imprimir Grade |
Imprime a grade de referência nas camadas de projeto e de folha. |
|
Eixos da Grade 3D |
Mostra os eixos da grade X, Y e Z nas visualizações 3D (o eixo Z pode ser exibido ou oculto de forma independente) |
|
Mostrar Eixos Z 3D |
Mostra o eixo Z nos planos de trabalho
|
|
Mostrar Eixos 3D |
Mostra as letras de identificação de cada eixo do plano da camada ativa e do plano de trabalho |
|
Redefinir para os padrões |
Redefine os Ajustes de Atração à grade para os padrões |
