Definir a localização do plano de trabalho
|
Ferramenta |
Conjunto de Ferramentas |
|
Definir Plano de Trabalho
|
Modelagem 3D |
A ferramenta Definir Plano de Trabalho pode definir a localização e o ângulo do plano de trabalho. Defina o plano de trabalho para qualquer local no espaço 3D.
Clique duas vezes na ferramenta Definir Plano de Trabalho para tornar o plano de camada o plano de trabalho atual. Duplo clique em um objeto plano para reativar o plano de trabalho no qual foi criado.
A ferramenta possui dois modos:
|
Modo |
Descrição |
|
Três pontos
|
Define o plano de trabalho em três pontos 3D ou de acordo com a superfície de um objeto renderizado |
|
Face
|
Alinha o plano de trabalho a uma face plana; ou, para uma curva NURBS, alinha o plano de trabalho perpendicular à tangente desse ponto na curva |
Depois que a localização do plano de trabalho é definida, o Plano personalizado é exibido na lista Planos Ativos na barra de Visualização. A localização pode ser salva; veja Comandos do plano de trabalho.

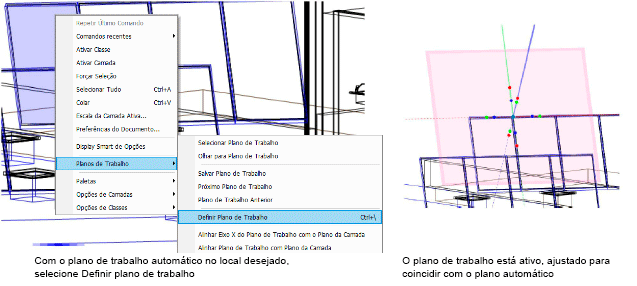

Se o plano de trabalho automático estiver ativado, clique com o botão direito no plano de trabalho automático e selecione Planos de Trabalho > Definir Plano de Trabalho menu contextual (ou selecioneModificar > Planos de Trabalho > Definir Plano de Trabalho). O plano de trabalho está definido para corresponder ao plano de trabalho automático e o plano de trabalho está ativo.
