Criando e gerenciando andares
|
Comando |
Caminho |
Barra de Visualização |
Atalho |
|
Organização |
Organizar |
Opções de Camadas Opções da Classe |
Ctrl + Shift + O (Windows) Cmd + Shift + O (Mac) |
A configuração do projeto pode começar com a criação de andares e a especificação dos níveis de andar associados a eles. A aba Andares da janela de diálogo Organização permite criar e gerenciar andares. Andares também podem ser criados ao criar ou editar camadas de projeto, com opções que só aparecem quando o produto Vectorworks Architect ou Landmark está instalado. Veja Configurando propriedades de camada de projeto.
Para criar e gerenciar andares na janela de diálogo Organização:
Selecione o comando ou clique em Opções de Camada ou Opções de Classe na barra Visualização e, em seguida, selecione Mostrar Janela de Diálogo Organização.
A janela de diálogo Organização se abre; veja A janela de diálogo Organização.
Clique na aba Andares e selecione a visualização Detalhes.

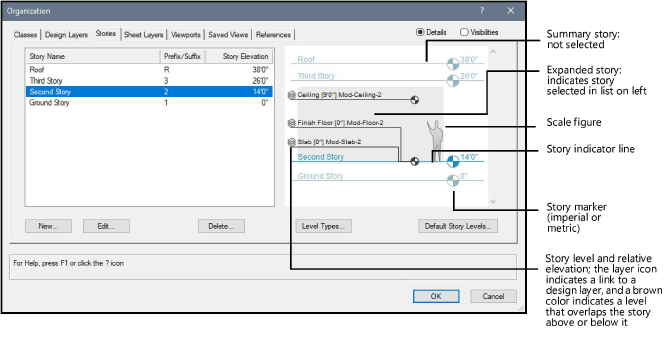

À esquerda, os andares estão listados, juntamente com o prefixo ou sufixo do andar e a elevação. À direita, um diagrama interativo exibe os andares e os níveis associados (alguns com camadas associadas) que compõem o modelo do edifício.
Clique para exibir/ocultar os parâmetros.Clique para exibir/ocultar os parâmetros.
|
Parâmetro |
Descrição |
|
Lista de Nomes dos Andares |
Lista os andares no modelo do edifício, juntamente com a designação de prefixo ou sufixo e a elevação de cada andar. A ordem dos andares não pode ser alterada; andares são sempre listados em ordem de elevação. |
|
Novo |
Cria um novo andar e especifica os níveis associados, prefixo ou sufixo, camada (se houver) e elevação. |
|
Editar |
Edita o nome, prefixo/sufixo e elevação do andar selecionado. |
|
Excluir |
Exclui o andar ou andares selecionados; ao ser solicitado, selecione se deseja excluir todas as camadas associadas ao andar ou andares. |
|
Tipos de Níveis |
Abre a janela de diálogo Tipos de Nível; veja Gerenciando tipos de níveis |
|
Padrão de Níveis de Andares |
Abre a janela de diálogo Níveis Padrão dos Andares para definir ou editar os níveis padrão. veja Níveis de andares padrão |
Clique em Criar para criar um novo andar ou em Editar para modificar o andar selecionado atualmente.
A janela de diálogo Novo Andar ou Editar Andar é aberta. Especifique o nome, elevação, prefixo ou sufixo para quaisquer camadas a serem criadas e os níveis associados. Para adicionar objetos a um andar, é necessária pelo menos uma camada.
Clique para exibir/ocultar os parâmetros.Clique para exibir/ocultar os parâmetros.
|
Parâmetro |
Descrição |
|
Nome |
Especifica o nome do andar |
|
Elevação do Andar |
Configura a elevação do andar; um valor padrão é sugerido, com base na elevação de outros andares. |
|
Sufixo/Prefixo do Nome da Camada |
Quando camadas de design são associadas a níveis de andar, especifica o prefixo ou sufixo a ser anexado aos nomes das camadas de design associadas, para diferenciar as camadas de andar de outras camadas de design. O nome da camada do andar pode ser alterado posteriormente, se necessário. |
|
Lista de Nível |
Lista os níveis disponíveis para associar ao andar; selecione um nível para incluir clicando na primeira coluna. Os níveis incluídos são marcados com um visto. Somente um nível de um determinado tipo pode ser associado a um andar. Os níveis disponíveis são determinados pelos níveis padrão dos andares. veja Níveis de andares padrão. Quando uma camada de andar inclui um nível, ela pode ser usada como um limite potencial para objetos em camadas em seu andar, ou no andar acima ou abaixo dele. A seleção de níveis para o andar é opcional; No entanto, os níveis são necessários ao configurar um modelo com objetos delimitados. |
|
Abre a janela de diálogo Novo Nível do Andar para adicionar um novo nível. Esta janela de diálogo possui os mesmos parâmetros que a janela de diálogo Novo Nível Padrão do Andar; veja Níveis de andares padrão. |
|
|
Abre a janela de diálogo Editar Nível do Andar para editar o nível selecionado.Esta janela de diálogo possui os mesmos parâmetros que a janela de diálogo Editar Nível Padrão do Andar; veja Níveis de andares padrão. |
|
|
Editar níveis dos andares padrão |
Abre a janela de diálogo Níveis Padrão dos Andares para definir ou editar os Tipos de Nível disponíveis para o andar. veja Níveis de andares padrão |
Se você alterou a elevação de um andar na janela de diálogo Editar Andar, a janela de diálogo Alterar Elevação do Andar é aberta para determinar como ajustar o andar e os andares ao redor dele. Caso contrário, prossiga para a etapa 6.
Clique para exibir/ocultar os parâmetros.Clique para exibir/ocultar os parâmetros.
|
Parâmetro |
Descrição |
|
Mover este Andar e todos os Andares acima dele |
Altera a elevação do andar e ajusta todos os andares acima dele, juntamente com os níveis incluídos, camadas associadas e objetos vinculados ao nível. |
|
Mover somente esse Andar. |
Altera apenas a elevação do andar atual, seus níveis incluídos, camadas associadas e objetos vinculados ao nível. os outros andares permanecem em sua elevação definida. |
|
Mover este Andar e todos os Andares abaixo dele |
Altera a elevação do andar e ajusta todos os andares abaixo dele, juntamente com os níveis incluídos, camadas associadas e objetos vinculados ao nível. |
|
Mover todos os Andares |
Altera a elevação do andar e ajusta todos os andares acima e abaixo dele, juntamente com os níveis incluídos, camadas associadas e objetos vinculados ao nível. |
Clique em OK.
Com níveis incluídos, camadas associadas e objetos vinculados ao nível, os andares definem o modelo do edifício. Na aba Camadas de Design da janela de diálogo Organização, as camadas listadas que estão associadas a níveis exibem seu andar, tipo de nível, elevação e altura de parede padrão.
