Conceito: Planos de Trabalho
Nível de dificuldade:Intermediário
Cada camada do Vectorworks possui um plano 3D associado a ela. O plano da camada ativa fornece uma referência visual e lógica constante e é fixado em relação aos objetos na camada. No sentido arquitetônico, o plano da camada ativa é como o piso de um edifício; às vezes é chamado de plano de chão.

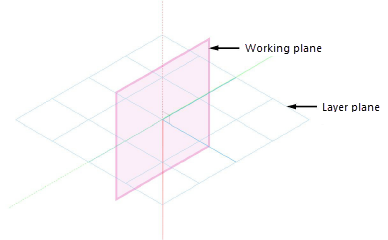

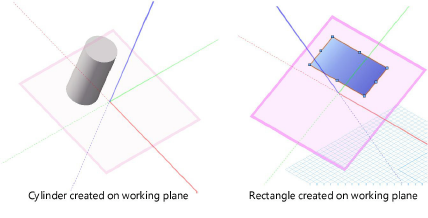

Ao modelar em 3D, o plano "de trabalho" é o plano 3D onde a geometria é colocada e onde o cursor se ajusta quando nenhum outro atração 3D está ativo (o cursor não está se encaixando na geometria 3D). O Plano de Trabalho pode estar no plano da camada ou em qualquer outra orientação necessária. Quando o Plano de Trabalho não está no plano da camada, ele se torna visível.

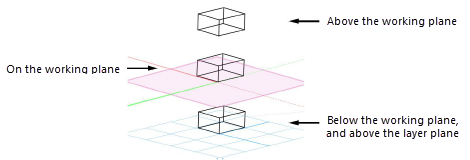

Todo objeto criado no desenho é colocado em relação ao plano de camada ativo para essa camada, seja ele diretamente nesse plano ou acima ou abaixo dele. Quando você altera a localização do Plano de Trabalho, o plano de camada ativo permanece visível, fornecendo um quadro de referência constante enquanto você ajusta o Plano de Trabalho.
Por exemplo, para o desenho de uma máquina complexa com várias engrenagens, cames, rolos e outras peças que se cruzam em vários planos, altere o Plano de Trabalho para diferentes locais e ângulos em relação ao plano da camada para posicionar com precisão os objetos no espaço 3D. Você pode mover o Plano de Trabalho, girá-lo, alinhá-lo a diferentes objetos ou superfícies e salvar sua posição para uso posterior.
Além disso, algumas ferramentas requerem um vetor ou plano. As ferramentas de visualização 3D podem usar o Plano de Trabalho para definir seu centro e / ou eixo de rotação, enquanto a ferramenta Espelho pode espelhar os objetos 3D selecionados no Plano de Trabalho. A localização das ferramentas 3D no espaço 3D é obtida a partir do ponto no Plano de Trabalho diretamente atrás do cursor ou de um ponto de atração, se elas estiverem atraídas em um objeto.
Para posicionar rapidamente objetos em superfícies planas existentes sem criar um Plano de Trabalho, ative o modo plano automático na barra de ferramentas; veja Modos de plano de trabalho.
