Aparência dos planos
Em qualquer vista diferente de Topo/Planta, o plano da camada é representado em azul. Quando o plano da camada é o Plano de Trabalho, os eixos vermelho X', verde Y' e azul Z' são mostrados e apenas o plano da camada é mostrado.
Uma vez alterada ou definida diretamente a posição do Plano de Trabalho, ele é representado na tela como uma moldura rosa e os eixos X', Y' e Z' são girados conforme apropriado o plano da camada ainda estará visível, a menos que você alterne para uma visualização renderizada.
Em uma vista 3D, os eixos são sempre visíveis, embora pareçam mais transparentes quando estão atrás de objetos sólidos renderizados.

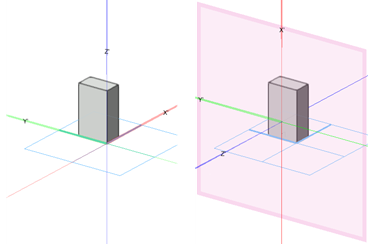

Plano de camada como Plano de Trabalho (esquerda) e um Plano de Trabalho definido verticalmente ao plano de camada (direita)
A cor do plano da camada ativa e a aparência do Plano de Trabalho podem ser personalizadas nas preferências do Vectorworks; veja Vectorworks preferences: Interactive pane para mais detalhes.Use as configurações do pop-over ou da janela de diálogo Configurações de grade para mostrar ou esconder o eixo Z e todos os rótulos de eixo; veja Atraindo à grade.

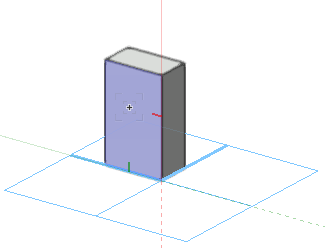

O Plano de Trabalho automático é destacado em roxo quando o cursor está sobre um objeto adequado. As linhas de eixo do Plano de Trabalho são vermelhas para X' e verdes para Y'; As linhas tracejadas indicam os eixos negativos.
Clique na borda ou em um eixo de um Plano de Trabalho com a ferramenta Seleção para selecionar o Plano de Trabalho e exibir as alças. Há alças coloridas ao redor de cada eixo, bem como uma alça de movimento, para manipular o avião.

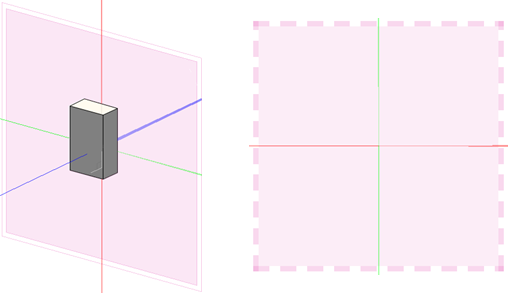

O Plano de Trabalho é exibido com uma borda de linha dupla quando visto por trás. Quando o Plano de Trabalho está paralelo à visualização, de modo que não é possível vê-lo para desenhar nele, o Plano de Trabalho é exibido com uma borda de linha pontilhada.
