Modos de plano de trabalho
O lado esquerdo da barra de ferramentas possui controles para especificar o Plano de Trabalho que será utilizado quando você desenhar objetos planos. Para acessar os modos do Plano de Trabalho é necessário que o desenho esteja em vista 3D e que esteja selecionada uma ferramenta de desenho plano.
O modo ativo é destacado e exibe o nome do modo próximo ao ícone.
|
Modo |
Descrição |
Atalho |
|
Plano Automático
|
Ativa o modo de Plano de Trabalho automático, para desenhar objetos planos em superfícies existentes no desenho |
\ (barra invertida) alterna os modos Plano automático e Plano de camada |
|
Plano da Camada
|
Muda o Plano de Trabalho para o plano de camada |
\ (barra invertida) alterna os modos Plano automático e Plano de camada |
|
Alinhamento de Plano Automático
|
Se a visualização atual for paralela ao plano da camada (de forma que você não possa vê-la para desenhar nela), esse modo substituirá o modo Plano de camada. Quando selecionado, o Plano de Trabalho é automaticamente alinhado com o eixo X do plano de camada (para vistas Frontal/Posterior) ou eixo Y (para vistas Esquerda/Direita). |
|
|
Planos de Trabalhos
|
Exibido quando um Plano de Trabalho criado está ativo |
|
Modo Plano Automático

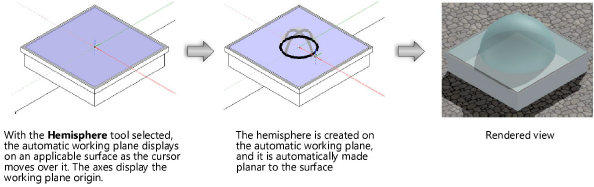

Quando ativado, este modo mostra planos adequados para a criação de objetos. Conforme o cursor se move sobre o desenho, o Plano de Trabalho automático é destacado nas superfícies para indicar que um objeto pode ser desenhado de forma plana a essa superfície. Isso torna mais fácil desenhar objetos planos sem a necessidade de criar ou salvar um Plano de Trabalho. Quando o cursor não está sobre uma superfície adequada em uma vista 3D, o Plano de Trabalho automático se alinha ao plano da camada.
A tecla de atalho do Plano de Trabalho automático pode ser personalizada no Editor de área de trabalho; veja Modificando atalhos especiais. A cor e a opacidade do Plano de Trabalho automático também podem ser personalizadas; veja Vectorworks preferences: Interactive pane.
