Administrador de Recursos: Painel de visualização de recursos
Tipo de recurso
O painel do visualizador de recursos exibe recursos no arquivo selecionado no painel do navegador de arquivos. Selecione um tipo específico de recurso na barra de ferramentas para filtrar a exibição ou selecione a opção para mostrar todos os recursos. As pastas sempre são exibidas na parte superior do painel. Para alterar a ordem de classificação, clique com o botão direito e selecione Ordenar por no menu contextual. Você sempre pode classificar por nome, em ordem crescente ou decrescente; quando todos os recursos são exibidos, você também pode classificar os recursos por tipo.
Visualizações de recursos

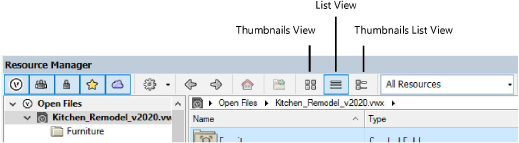

Três botões na barra de ferramentas da paleta controlam a exibição de recursos no painel do visualizador de recursos.
Todas as visualizações mostram o nome do recurso e uma imagem de visualização ou ícone representacional para cada recurso. As definições dos símbolos são exibidas na cor associada ao seu tipo (veja Conceito: Símbolos Vectorworks). Hachuras, blocos e tipos de linha baseados em página também são exibidos em verde.
Para objetos de plug-in com catálogos de fabricantes associados, itens de catálogo individuais não podem ser selecionados usando o Administrador de Recursos; veja Conceito: Estilos de objeto de plug-in e itens de catálogo.
Para alterar a visualização, clique em um botão de visualização na barra de ferramentas (topo) da paleta. Alternativamente, clique com o botão direito em qualquer lugar no painel do visualizador de recursos e selecione Visualizar Como no menu contextual.
Menus do visualizador de recursos
Os menus de contexto no painel do visualizador de recursos fornecem comandos para trabalhar com as pastas e recursos exibidos no painel. Clique com o botão direito na pasta ou recurso desejado; o menu contextual lista os comandos que se aplicam a esse item.
Os comandos disponíveis são determinados pelo tipo de recurso selecionado, bem como em qual arquivo o recurso está. Por exemplo, comandos que modificam o recurso (como Editar e Renomear) estão disponíveis apenas no arquivo ativo.
Clique para mostrar/ocultar os comandos.Clique para mostrar/ocultar os comandos.
|
Comando |
Descrição |
Equivalente de tecla de atalho |
|
Abre a caixa de diálogo Adicionar uma tag; insira uma tag para ajudá-lo a localizar o recurso com a função de pesquisa. Veja Adicionando e editando tags de recursos. |
Nenhum |
|
|
Aplicar |
Aplica o recurso selecionado ao objeto de desenho selecionado |
Duplo Clique |
|
Anexar Registro |
Abre a janela de diálogo Anexar registro para anexar um registro ao objeto plug-in selecionado ou à definição do símbolo (alterando todas as ocorrências de símbolo, existentes e futuras). Veja Anexar formatos de registro a uma definição de símbolo. |
Não aplicável. |
|
Quebrar Referência |
Quando um recurso referenciado é selecionado, quebra o vínculo entre o arquivo atual e o arquivo mestre; o recurso permanece no arquivo atual, mas não é mais referenciado |
Nenhum |
|
Criar textura a partir da hachura |
Cria uma textura associada a partir de uma hachura existente; veja Criando uma textura a partir de uma hachura |
Ctrl-duplo-clique (Windows) Em alguns desenhos, os objetos podem estar localizados a vários quilômetros ou milhas de distância um do outro e / ou da origem interna do desenho. |
|
Apagar |
Exclui o recurso selecionado do arquivo. Quando uma pasta é selecionada, exclui a pasta e todos os recursos nela contidos. Veja Excluindo ou substituindo Recursos. |
Tecla Delete |
|
Duplicar |
Abre a caixa de diálogo Atribuir nome; insira um nome para criar uma duplicata do recurso selecionado |
Nenhum |
|
Editar |
Abre uma janela de diálogo de edição para o recurso selecionado. Se o recurso for referenciado, um alerta solicitará que você verifique se deseja editar o recurso antes que a janela de diálogo de edição seja aberta. As edições feitas no arquivo atual também são salvas automaticamente no arquivo de origem, o que pode afetar as referências a este recurso em outros arquivos. |
Ctrl-duplo-clique (Windows) Option-duplo-clique (Mac) |
|
Editar Componentes 2D |
Edita o componente 2D da definição do símbolo; veja Criando Componentes 2D para definições de símbolo e objetos de plug-in |
Ctrl-duplo-clique (Windows) Option-duplo-clique (Mac) |
|
Editar Componente 3D |
Edita o componente 3D da definição do símbolo; veja Editandosímbolodefinições |
Ctrl-duplo-clique (Windows) A estrutura do arquivo pode ser simplificada, condensada e / ou renomeada. |
|
Editar Componente de Abertura 3D em Paredes |
Edita o componente de furo da parede 3D da definição do símbolo; veja Adicionando um furo 3D na parede componente para uma definição de símbolo |
Ctrl-duplo-clique (Windows) Option-duplo-clique (Mac) |
|
Editar Definições (Requer Landmark) |
Edita a definição do símbolo da planta conforme descrito em Creating plant styles |
Ctrl-duplo-clique (Windows) Option-duplo-clique (Mac) |
|
Editar Atributos de Imagem |
Abre a janela de diálogo Atributos de imagem, para editar os atributos da imagem importada, conforme descrito em Mapeando Imagens de Preenchimento |
Nenhum |
|
Editar Efeitos de Imagem |
Abre a janela de diálogo Efeitos de imagem para aplicarEfeitos de imagem para a imagem importada |
|
|
Editar Opções do Símbolo |
Abre a janela de diálogo Opções de símbolo para editar os parâmetros de definição de símbolo; veja Editandosímbolodefinições |
Ctrl-duplo-clique (Windows) Option-duplo-clique (Mac) |
|
Editar etiquetas |
Abre a caixa de diálogo Editar Tags para adicionar, editar ou excluir tags associadas ao recurso; veja Adicionando e editando tags de recursos |
Nenhum |
|
Enter (Windows) ou Return (Macintosh) |
Abre a pasta de símbolos selecionada ou paleta de scripts para exibir os símbolos ou scripts dentro |
Duplo Clique |
|
Exportar (Requer Design Suite) |
Abre a janela de diálogo Exportar recurso para exportar o recurso selecionado para outro arquivo. Quando uma pasta é selecionada, exporta a pasta e todos os recursos nela contidos. Veja Exportando Recursos. |
Nenhum |
|
Extrair Imagem(ns) |
Abre a janela de diálogo Selecionar pasta (Mac) ou Exportar arquivo de imagem (Windows) para salvar um arquivo .png extraído do recurso baseado em imagem selecionado. Para extrair imagens de todos os recursos baseados em imagens no arquivo atual, execute este comando sem nenhum recurso selecionado. Selecione uma pasta de recursos para extrair imagens de todos os recursos baseados em imagens na pasta. |
Nenhum |
|
Dados IFC Excluir classe / camada vazia no desenho proposto |
Anexa dados IFC à definição de símbolo selecionada, alterando todas as ocorrências de símbolo, existentes e futuras. Para estilos de parede, laje ou telhado, anexa dados IFC ao estilo e todos os objetos com o estilo, ou edita os dados IFC que já estão anexados. Veja Assigning IFC data to objects. |
Vá para Camadas> / Vá para Classes > |
|
Importar |
Quando um recurso de um arquivo diferente é selecionado, importa o recurso para o arquivo ativo |
Camadas e classes não movidas para a lista Proposta ou Mesclada são excluídas do arquivo, junto com quaisquer objetos nessas camadas ou classes. |
|
As classes e camadas são listadas em arquivos separados. |
Torne o símbolo ou plug-in selecionado ativo e ative a ferramenta Inserção de Símbolo para que o símbolo ou plug-in possa ser inserido no desenho |
As classes ou camadas que não estão listadas são excluídas. |
|
Mover |
Abre a janela de diálogo Mover [recurso] para mover o recurso selecionado para outra pasta |
Não aplicável. |
|
Novo [tipo de recurso] no documento ativo |
Abre uma janela de diálogo para criar um novo recurso no arquivo ativo, do mesmo tipo do recurso selecionado; VejoCriando Recursos |
Nenhum |
|
Novo [tipo de recurso] em [arquivo selecionado] |
Abre uma janela de diálogo para criar um novo recurso no arquivo selecionado, do mesmo tipo do recurso selecionado; VejoCriando Recursos |
Nenhum |
|
Nova pasta no documento ativo |
Ao visualizar um tipo de recurso específico, cria uma nova pasta de recursos, do tipo que está sendo visualizado, no arquivo ativo |
Nenhum |
|
Nova pasta em [arquivo selecionado] |
Ao visualizar um tipo de recurso específico, cria uma nova pasta de recursos, do tipo que está sendo visualizado, no arquivo selecionado |
Nenhum |
|
Abrir |
Quando uma planilha é selecionada, abre a planilha na tela para edições; quando uma paleta de script é selecionada, abre a paleta |
Ctrl-duplo-clique (Windows) Option-duplo-clique (Mac) |
|
Referenciar |
Quando um recurso de um arquivo diferente é selecionado, cria uma referência a ele no arquivo ativo; veja Referencing resources |
Nenhum |
|
Renomear |
Abre a caixa de diálogo Atribuir nome; insira um nome para renomear o recurso selecionado. Se o recurso for referenciado, um alerta solicitará que você verifique se deseja renomear o recurso antes que a janela de diálogo Atribuir nome seja aberta. A mudança de nome feita no arquivo atual também é salva automaticamente no arquivo de origem, o que pode interromper as referências a este recurso em outros arquivos. Símbolos referenciados, gradientes, formatos de registro, hachuras, ladrilhos, fundos de Renderworks, texturas, estilos de esboço, estilos de parede, estilos de texto, estilos de laje, plantas e recursos de imagem podem ser renomeados. |
Ctrl-duplo-clique (Windows) Option-duplo-clique (Mac) (Somente preenchimentos de imagem) |
|
Nota |
Executar o script selecionado. Documentos de texto que contêm scripts devem ser executados usando o comando Organizar>Plug-ins> Executar Script. |
Duplo Clique |
|
Selecione a localização do recurso |
Após uma pesquisa, seleciona o arquivo que contém o recurso selecionado no painel do navegador de arquivos |
Nenhum |
|
Definir visualização de miniaturas |
Aplica uma visualização à visualização em miniatura do (s) símbolo (s) selecionado (s); se uma pasta de símbolos é selecionada, a visão é aplicada a todos os símbolos dentro da pasta |
Nenhum |
|
Definir Componente de Miniatura |
Aplica uma vista de componente à visualização em miniatura do (s) símbolo (s) selecionado (s); se uma pasta de símbolos for selecionada, a visualização será aplicada a todos os símbolos da pasta. As opções disponíveis dependem da seleção da visualização em miniatura. |
Nenhum |
|
Def. Modo de Apresentação do Preview |
Aplica um modo de renderização à visualização em miniatura do (s) símbolo (s) selecionado (s); se uma pasta de símbolo é selecionada, o modo de renderização é aplicado a todos os símbolos dentro da pasta |
Nenhum |
|
Ordenar por |
Classifica os recursos por nome (quando todos os recursos são exibidos) ou tipo, em ordem crescente ou decrescente |
Nenhum |
|
Visualizar Como |
Altera o modo de exibição no painel do visualizador de recursos; veja Visualizações de recursos |
Nenhum |
|
Folha de trabalho no desenho |
Coloca a planilha selecionada no desenho para exibição e impressão |
Duplo Clique |
