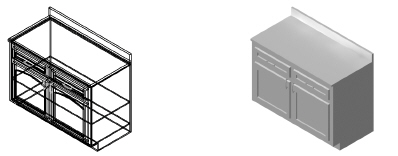

Todos os produtos Vectorworks oferecem três tipos de gabinetes que podem ser usados em um arquivo - gabinete, gabinete suspenso e armário. No Vectorworks Fundamentals os objetos de gabinete são inseridos a partir do Administrador de Recursos. No Vectorworks Design Series os objetos de gabinete são inseridos usando as diversas ferramentas de gabinete. As portas e as maçanetas são fornecidas como conteúdo padrão (o conteúdo padrão é importado automaticamente para o arquivo atual durante a utilização e é exibido no Administrador de Recursos. Veja “Resource Libraries” na página 215).

1. Selecione a ferramenta Gabinete, Armário ou Gabinete Suspenso no conjunto de ferramentas AEC.

2. Clique no desenho ou na parede para definir o ponto de inserção do gabinete, e então clique novamente para definir a rotação.

Se esta for a primeira vez em que um gabinete deste tipo é inserido no desenho, a janela Propriedades do Objeto será exibida.

3. Especifique as propriedades padrão a serem aplicadas aos próximos gabinetes inseridos neste documento. As propriedades do gabinete poderão ser editadas posteriormente na paleta Informações de Objeto.

Parâmetros do Gabinete

Parâmetro	Descrição
Inverter	Ao inserir um gabinete em uma parede, clique para inverter a orientação
Posição	Ao inserir um gabinete em uma parede, clique para definir a posição do gabinete. Na janela Posicionar Símbolo na Parede, informe a distância a partir do ponto de inserção do símbolo até o canto selecionado da parede.
Estilo	Permite selecionar o estilo do gabinete
Acabamento	Permite selecionar o acabamento do gabinete
Empena Cega	Permite selecionar a direção da empena cega, ou nenhuma empena
Comprimento	Permite especificar o comprimento do gabinete
Assimétrico	Selecione se o gabinete deve ser assimétrico, e em caso positivo, informe o comprimento do canto esquerdo
Altura / Profundidade	Permite especificar a altura e a profundidade do gabinete
Montagem Porta	Permite selecionar o estilo de montagem da porta do gabinete
Mostrar Gavetas	Selecione se você deseja desenhar a(s) gaveta(s) do gabinete
Estilo Gaveta	Permite selecionar o estilo das gavetas
Qtd de Portas	Permite selecionar a quantidade de portas no gabinete
Estilo de Portas	Permite selecionar o estilo das portas do gabinete
Estilo de Painel	Permite selecionar o estilo das portas do painel
Fator de Altura do Arco	Permite especificar a proporção da altura do arco em relação à largura da porta (um valor maior cria um arco mais alto)
Abertura da Porta	Permite especificar a direção da abertura da porta
Larg. Montantes e Travessas	Permite especificar a largura dos montantes e das travessas
Arremate de Borda	Permite especificar se deseja acrescentar um arremate às bordas externas das portas e prateleiras
Arremate Interno	Permite especificar se deseja acrescentar um arremate às bordas internas das portas e prateleiras
Ressalte	Permite especificar a altura e a largura dos ressaltes superior, intermediário, inferior, lateral e central
Número de Prateleiras	Permite especificar a quantidade de prateleiras
Desenhar Base	Permite especificar se você deseja desenhar uma base
Altura / Profundidade da Base	Permite especificar a altura e a profundidade da base
Desenhar Tampo	Permite especificar se você deseja desenhar um tampo
Frontão	Permite especificar se deseja ou não inserir um frontão
Altura Frontão	Permite especificar a altura do frontão
Espess. Frontão	Permite especificar a espessura do frontão
Espess. Tampo	Permite especificar a espessura do tampo
Balanço do Tampo	Permite especificar o comprimento do balanço do tampo
Ressalto do Tampo	Permite especificar a espessura da parte inferior do tampo
Mostrar Detalhes	Permite especificar se os detalhes do gabinete serão desenhados. Escolha a classe da porta, base, gaveta ou nenhum.
Alt. Puxador da Porta	Permite especificar a altura do puxador da porta
Puxadores da Porta / Gaveta	Clique em Puxadores da Porta ou Puxadores da Gaveta para escolher um puxador no conteúdo padrão (veja “Resource Libraries” na página 215); Escolha um símbolo na lista de Símbolos e clique em OK (ou escolha Sem Puxador para remover os puxadores).

Parâmetros do Armário

Parâmetro	Descrição
Inverter	Ao inserir um armário em uma parede, clique para inverter a orientação
Posição	Ao inserir um armário em uma parede, clique para definir a posição do armário. Na janela Posicionar Símbolo na Parede, informe a distância a partir do ponto de inserção do símbolo até o canto selecionado da parede.
Comprimento	Permite especificar o comprimento do armário
Altura / Profundidade	Permite especificar a altura e a profundidade do armário
Montagem da Porta	Permite selecionar o estilo de montagem da porta do armário
Qtd de Portas	Permite selecionar a quantidade de portas no armário
Abertura da Porta	Permite especificar a direção da abertura da porta
Estilo de Portas	Permite selecionar o estilo das portas do armário
Estilo de Painel	Permite selecionar o estilo das portas do armário
Estilo do Montante	Permite selecionar o estilo do montante, ou nenhum montante
Altura do Puxador	Permite especificar a altura do puxador da porta
Número de Prateleiras	Permite especificar a quantidade de prateleiras
Altura da Porta Superior	Permite especificar a altura da porta superior do armário
Estilo da Porta Superior	Permite selecionar o estilo da porta superior do armário
Estilo do Painel Superior	Permite selecionar o estilo do painel superior da porta
Estilo das Divisões Superiores	Permite selecionar o estilo das divisões superiores, ou nenhum estilo
Altura do Puxador Superior	Permite especificar a altura do puxador superior do armário
Número de Prateleiras Superiores	Permite especificar a quantidade de prateleiras superiores no armário
Fator de Altura do Arco	Permite especificar a proporção da altura do arco em relação à largura da porta (um valor maior cria um arco mais alto)
Larg. Montantes e Travessas	Permite especificar a largura dos montantes e das travessas
Arremate de Borda	Permite especificar se deseja acrescentar um arremate às bordas externas das portas e prateleiras
Arremate Interno	Permite especificar se deseja acrescentar um arremate às bordas internas das portas e prateleiras
Ressalte	Permite especificar a altura e a largura dos ressaltes superior, intermediário, inferior, lateral e central
Desenhar Base	Permite especificar se você deseja desenhar uma base
Altura / Profundidade da Base	Permite especificar a altura e a profundidade da base
Mostrar Detalhes	Permite especificar se os detalhes do gabinete serão desenhados. Escolha a classe da porta, base, gaveta ou nenhum.
Puxadores	Clique em Puxadores para escolher um puxador no conteúdo padrão (veja “Resource Libraries” na página 215). Escolha um símbolo na lista de Símbolos e clique em OK (ou escolha Sem Puxador para remover os puxadores).

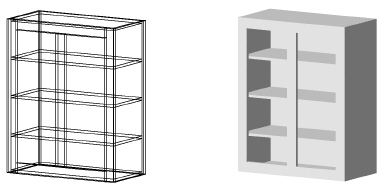

Parâmetros do Gabinete Suspenso

Parâmetro	Descrição
Inverter	Ao inserir um gabinete em uma parede, clique para inverter a orientação
Posição	Ao inserir um gabinete em uma parede, clique para definir a posição do gabinete. Na janela Posicionar Símbolo na Parede, informe a distância a partir do ponto de inserção do símbolo até o canto selecionado da parede.
Estilo	Permite selecionar o estilo do gabinete
Acabamento	Permite selecionar o acabamento do gabinete
Empena Cega	Permite selecionar a direção da empena cega, ou nenhuma empena
Comprimento	Permite especificar o comprimento do gabinete
Assimétrico	Selecione se o gabinete deve ser assimétrico, e em caso positivo, informe o comprimento do canto esquerdo
Altura / Profundidade	Permite especificar a altura e a profundidade do gabinete
AFF	Permite especificar a altura do gabinete acima do piso acabado
Door mounting	Select the cabinet door mounting style
Number of Doors	Select the number of cabinet doors
Door Swing	Specify the door swing direction
Door Style	Select the cabinet door style
Panel Style	Select the door panel style
Mullion Style	Select the cabinet mullion style, or none
Number of Shelves	Enter the number of shelves
Arch Height Factor	Specify the proportion of the arch height in relation to the door width (a larger value produces a taller arch)
Handle Height	Enter the door handle height
Rail and Stile Width	Select the rail and stile width
Bevel Edge	Select whether to bevel the outside door and drawer edges
Bevel Inside	Select whether to bevel the inside door and drawer edges
Reveals	Enter the Top, Bottom, Side, and Center reveal measurement height or width
Glazing	Select the glazing class or none
Show Detail	Select whether to draw various cabinet details. Select the cabinet and/or door class or none
Handles	Click Handles to select a handle from the default content (see “Resource Libraries” na página 215); select a symbol from the graphical list of Symbols and click OK (or select the No Pull symbol to remove the handles)

4. Click OK to set the cabinet parameters and close the Object Properties dialog box.

Inserting Toilet Stalls

The Toilet Stall tool, found in Vectorworks Architect, provides you with a flexible tool for creating a variety of toilet stalls for public restrooms. Toilet stall fixtures are provided as default content (default content is automatically imported into the current file at the point of use and displays in the Resource Browser; see “Resource Libraries” na página 215).

2. Click in the drawing file or wall to set the insertion point of the toilet stall, and click again to set the rotation. The direction of the toilet stall can be changed later by clicking Flip in the Object Info palette or from the context menu.

If this is the first time a toilet stall is placed in the drawing, the Object Properties dialog box opens.

3. Specify the default properties which apply to toilet stalls subsequently placed in this document. Toilet stall properties can be edited later in the Object Info palette.

Parameter	Description
Number of Stalls	Select the number of stalls to place together as a single, grouped object
Stall Width	Enter the stall width
Stall Depth	Enter the stall depth
Partition Thickness	Enter the thickness for the stall partitions
Clg Height (Floor and Clg Mtd or Ceiling Mtd only)	Enter the height for ceiling-mounted stall supports
Partition Type	Select the mounting type for the stall partitions If none is selected for Partition Type, all parameters related to partitions, doors, or grab bars will not have any visible effect on the toilet stall
Left Partition	Deselect to remove the left partition from the stall. If you have multiple stalls, this will only remove the farthest left partition.
Dividing Partition	Select to include partitions between each stall
Right Partition	Deselect to remove the right partition from the stall. If you have multiple stalls, this will only remove the farthest right partition.
Front Partition	Deselect to remove the front partition from the stall. If the door is set to the front partition, the door is also removed.
Door	Select to include doors on each stall
Door Closed in 3D	Select to display the stall door as closed in 3D views. Deselect to have the stall door open at an angle.
Show Door In	Select which partition for the door to be a part of, if any. Doors cannot be set to the right or left partitions if there are multiple stalls in the toilet stall group.
Door Swing	Select the direction the door opens
Door Width	Enter the door width
Door Offset	Enter the door offset from the partition
Fixture Position	Select the position of the fixture within the stall
Show 2D Accessible Icon	Display the accessible symbol in 2D view
Show Turning Circle	Display the turning circle for wheelchair access in 2D view The turning circle requires a minimum clear space in the stall 61” wide by 54” deep
Left/Rear/Right Grab Bar	Select to place a grab bar on the stated side of the stall
Show Fixture	Select to show the toilet fixture
Choose Fixture	Select the desired toilet fixture from either the default content or the current file’s content. Select a symbol from the graphical list of Symbols and click OK.

4. Click OK to set the toilet stall parameters and close the Object Properties dialog box.
