Manuseio interativo de janelas
O manuseio da janela, ou a orientação da janela na parede, pode ser gerenciado interativamente na vista Topo/Planta, ao inserir uma janela com o modo inserção Padrão ou posteriormente com a ferramenta Seleção. Os indicadores de mão facilitam a definição da orientação da janela e, ao editar uma janela, a alteração da configuração Lado interno de forma interativa no desenho. Os parâmetros da janela são atualizados automaticamente para refletir a janela conforme desenhada, para obter dados e relatórios precisos do IFC.

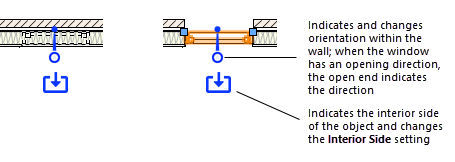

Uma janela sendo inserida (esquerda) ou selecionada para edição com a ferramenta Seleção (direita)

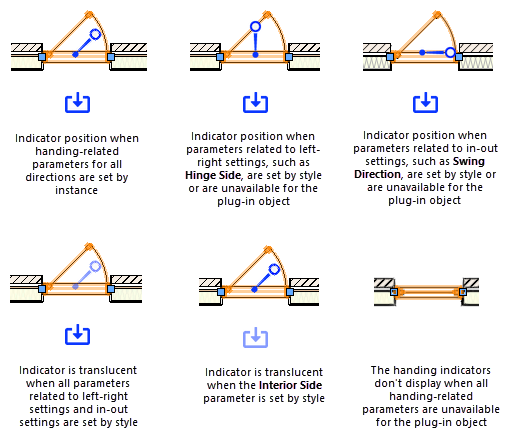

Como o manuseio interativo da janela está vinculado aos parâmetros da janela, as opções de manuseio podem ser limitadas pelas configurações de estilo/instância do estilo da janela; somente os parâmetros definidos pela instância podem ser alterados interativamente. As opções de manuseio também podem ser limitadas pelos próprios parâmetros da janela; Por exemplo, embora as janelas de batente e basculantes tenham parâmetros direita-esquerda, a maioria das janelas não tem. A posição do indicador de manuseio reflete quais operações estão disponíveis, e o movimento interativo é limitado às alterações permitidas.
Ao editar uma janela com a ferramenta Seleção, um cursor de mão é exibido sobre o indicador de mão. Clique e arraste o indicador para uma nova posição; a orientação da janela muda e os parâmetros relacionados são atualizados para corresponder.
Se o Lado interno da janela for definido por instância, um cursor manual será exibido sobre o ícone de seta do lado interno e um ícone de prévia será exibido no outro lado da janela. Clique no ícone da seta opaca para alterar o Lado interno. A posição da janela muda. Os outros parâmetros permanecem inalterados, mas são definidos em relação ao outro lado da janela.
Os comandos e ferramentas a seguir também atualizam os parâmetros de instância da janela para corresponder à orientação depois que o objeto é invertido:
Inverter na paleta Info de Objeto da janela
Comando Inverter na Horizontal
Comando Inverter na Vertical
Ferramenta Espelho
Ferramenta Duplicar Símbolo na Parede (para objetos e símbolos de plug-in)
Ferramenta Repetitive Unit (Unidade repetitiva) (para janelas salvas como símbolos)
