Conceito: Arremate de Paredes
Nível de dificuldade:Avançado

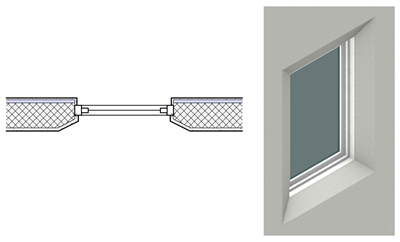

Os Arremates de Paredes são usados para definir a forma como paredes e elementos inseridos interagem.Forma de Perfil, Medidas de Perfil e Revestimentos de componentes estabelecem as condições nas aberturas de parede.Não apenas o lado externo e interno das paredes podem ter configurações de perfil diferentes, mas todas as quatro arestas que circundam a abertura podem ser definidas individualmente. Cada componente pode ter configurações de revestimento individuais.
Para fins de Arremates de Parede, uma inserção é um objeto, como uma janela, porta ou símbolo, que pode ser inserido em uma parede e que inclui opções de inserção e configurações de Arremate de parede.
Os arremates de parede aplicam-se apenas a paredes padrão e não a paredes cortina.
Cada estilo de parede e instância de parede sem estilo em um arquivo pode ter vários arremates de parede, para serem usados por diferentes tipos de inserções, conforme descrito em Configurações de arremate em parede. As inserções são configuradas para usar um Nome de Arremate de Parede específico durante e após a inserção (veja Estilo de objeto de plug-in adicional e opções de instância e Criando definições de símbolo). Os Arremates de parede são combinados por nome, portanto, quando uma parede e uma inserção se juntam, eles sabem qual arremate de parede usar. Esses nomes de parede devem corresponder exatamente, por isso é recomendado que Escolher Nome Existente seja usado para eliminar erros ao especificar um nome de arremate de parede que já seja usado por outro objeto no arquivo.

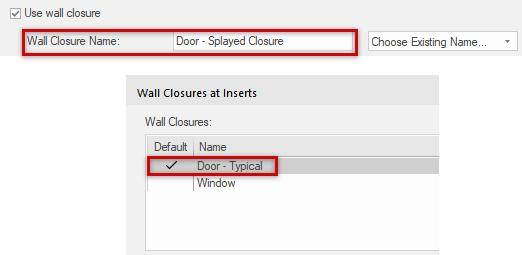

Quando o objeto Porta (superior) e o estilo da parede (inferior) tiverem o mesmo nome de arremate de parede, a correspondência será feita; as configurações apropriadas de Arremate de Parede são aplicadas automaticamente à abertura da parede ao redor desta porta.
Cada parede possui um Arremate de Parede padrão; se uma inserção for adicionada a uma parede que não corresponda ao nome de arremate de parede especificado para a inserção, o Arremate de Parede padrão será usado. Se um nome de arremate de parede que corresponda à inserção for adicionado à parede posteriormente, os objetos serão correspondidos e as configurações serão atualizadas quando a parede for reiniciada.
Diferentes tipos de paredes podem ter arremates com o mesmo nome, mas diferentes configurações apropriadas para cada parede específica.Isso significa que, por exemplo, uma janela configurada para usar o arremate de parede denominado Janela interage com uma parede de maneira diferente do que interage com uma parede que possui uma definição diferente de arremate de parede de janela.

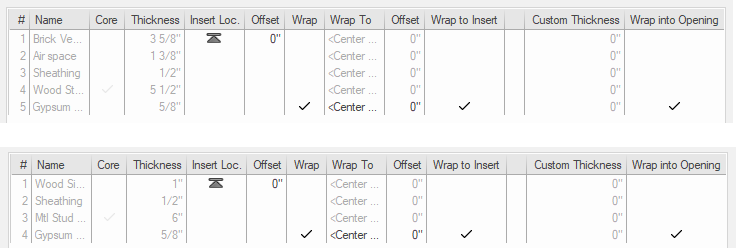

Os Revestimento dos Componentes definidos acima fazem parte do arremate da parede da janela de duas paredes diferentes. Uma inserção definida para usar o arremate de parede de janela corresponde automaticamente ao arremate de parede e às configurações apropriadas com qualquer uma dessas paredes durante e após a inserção.
Os perfis e o Revestimento do componente são visíveis nas vistas Topo/Planta e 3D.
Veja Gerenciamento de nomes de Arremates em paredes para exibir o nome do arremate e as informações relacionadas ao objeto em todo o arquivo e para gerenciar nomes de arremates.
