Juntando Guarda-Corpos
|
Ferramenta |
Workspace: Conjunto de Ferramentas |
|
Junção de Corrimão
|
Design Suite, Architect: Paredes / AEC Spotlight: Evento |
A ferramenta Junção de Guarda-Corpo conecta objetos de corrimão de várias maneiras.
Ao unir os corrimões, seus estilos geralmente devem combinar; Por exemplo, tentar unir um corrimão com o corrimão do lado externo a um com um corrimão do lado interno, mantendo esses estilos, não funcionará. Se estiver tentando combinar corrimões (modo Combinação de Corrimão Duplo), será aberta uma janela de diálogo que permitirá selecionar o estilo a ser usado; Como alternativa, você pode conectar, mas não combinar, os corrimões.
Se os dois corrimões a serem unidos tiverem colunas finais em diferentes elevações, a janela de diálogo Escolher objeto para definir a elevação da coluna será aberta. Use as setas para selecionar uma das colunas a ser usada para o valor da elevação ou selecione a opção Usar elevação média das colunas finais.
|
Modo |
Descrição |
|

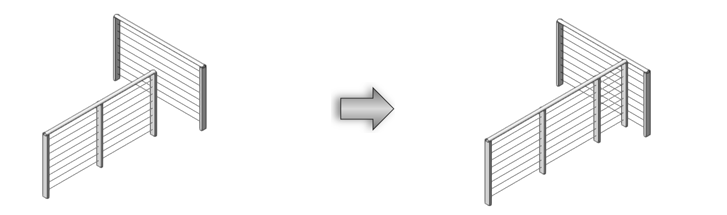

Junção de Guarda-Corpo Unico
|
Apara ou estende o primeiro objeto selecionado para se juntar a um segundo objeto
|
|
Dois Corrimões/Guarda-Corpos
|
Apara ou estende ambos os objetos para uni-los em seus pontos finais ou interseções. Defina o submodo desejado para os ângulos das extremidades conectadas: Junção em Meia Esquadria Ambas as extremidades são esquadriadas na junção Junção em topo: Ambas as extremidades são cortadas de forma quadrada na junção Junção em Topo em Ambos os Lados: As duas extremidades são cortadas em formato quadrado e unidas no ponto de interseção mais próximo |
|

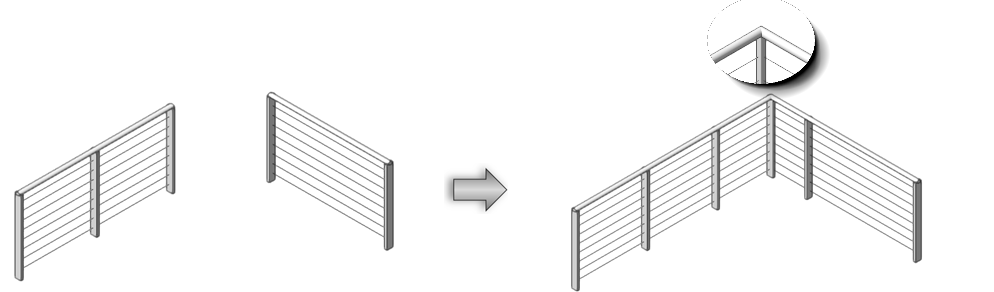

Combinar dois Guarda-Corpos
|
Apara ou estende para unir dois objetos, combinando-os em um único objeto em seus pontos finais ou interseções
|
|

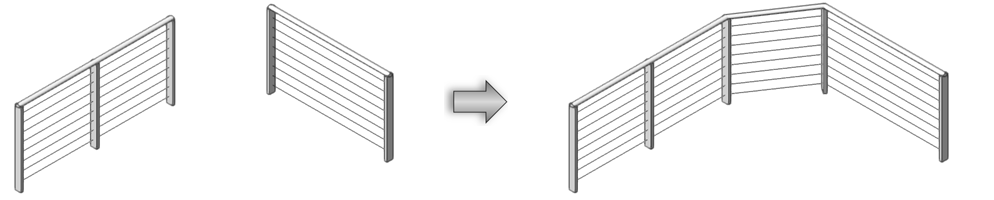

Juntar o Corrimão com o Novo Segmento
|
Cria um novo segmento de Corrimão, se necessário, para unir os dois objetos
|
|

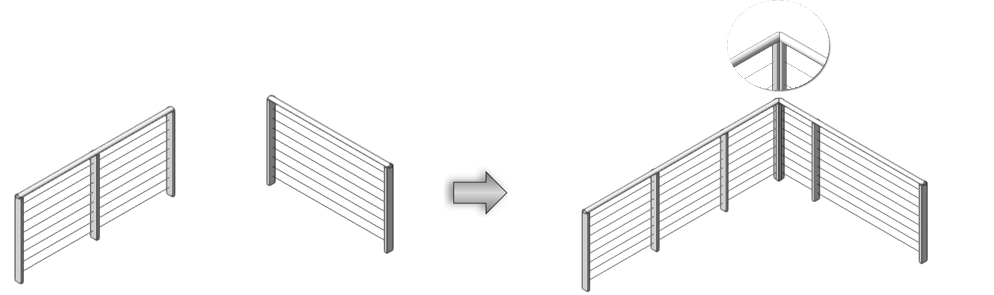

Junção de esquadria
(Modo Corrimão duplo)
|
Esquadria os objetos na junção
|
|

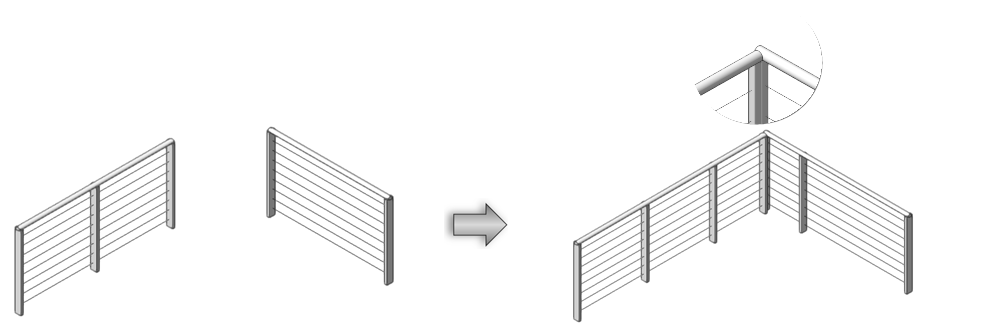

Junção em Topo
(Modo Corrimão duplo)
|
Corta as extremidades do objeto verticalmente na junção
|
|

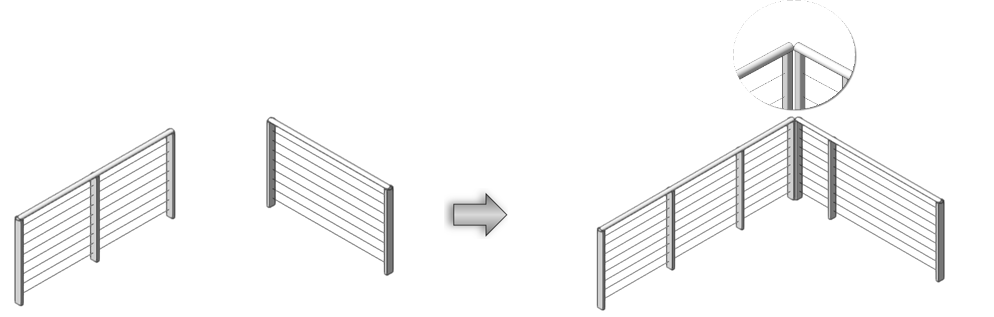

Junção em Topo em Ambos os Lados
(Modo Corrimão duplo)
|
Corta as extremidades do objeto verticalmente na junção; ambos os objetos são estendidos ou cortados até o ponto de interseção mais próximo
|
|
Igualar Elevações
(não disponível ao criar novos segmentos) |
Quando ativado, corresponde à elevação das alturas da travessa superior para que os objetos se conectem ou se combinem perfeitamente. O primeiro corrimão encontra o segundo corrimão. |
Para conectar um Corrimão a outro:
Clicar em ferramenta e modo.
Clique no objeto a ser conectado e, em seguida, clique no objeto ao qual deseja conectá-lo. Os objetos são destacados. O primeiro objeto é cortado ou estendido para se juntar ao outro objeto.
