Desenhar uma escada com modo Vertex

Modo

Ferramenta

Workspace: Conjunto de Ferramentas

Vértice

Escada

Design Suite, Architect: Paredes / AEC

Spotlight: Adicionar ferramenta para o Workspace
(veja Customizando Workspaces)

O modo Vértice de Canto permite criar escadas baseadas em polilinhas com até seis vértices. A configuração / recurso padrão selecionado para a escada deve corresponder ao número de vértices da polilinha. Algumas configurações de escada requerem ângulos de 90. Encaixe elementos de construção adjacentes para posicionar com precisão o limite externo da escada. Se houver certos parâmetros de geometria da escada que você deseja definir para as escadas, especifique-os primeiro na janela de diálogo Configurações da escada. As configurações gerais de dimensões da escada (Largura da Escada, Lado, Comprimento, e assim por diante) ajustam-se para coincidir com o contorno externo desenhado da escada, e tantas quanto possível das outras configurações geométricas da escada permanecem inalteradas nas configurações da escada quando a ferramenta Escada calcula a escada.

Configurações de geometria, comoProfundidade do piso, Número de Espelhos, eDesvio não são definidos pela forma, mas podem exigir ajustes para criar uma escada válida.

Se a escada tiver uma representação de camada inferior e camada superior, ou se a elevação total for definida por camada ou elementos de escada, ela deverá ser inserida na camada que representa o menor dos dois andares que ela conecta.

Para desenhar uma escada:

Na camada apropriada, clicar na ferramenta e no modo.

Clique no modo Linha de Controle Esquerda para desenhar a escada do lado esquerdo da polilinha, ou no modo Linha de Controle Direita para desenhá-la do lado direito.

Se quiser definir manualmente a altura total da escada depois de posicioná-la na vista 3D, clique no modo Altura da Escada. veja Configurando manualmente a elevação total de uma escada. Desmarque o modo para usar o valor de elevação total das configurações de escada ou para definir a elevação total por nível de elevação.

Faça um dos seguintes:

Clique em Escada na barra de ferramentas para selecionar um recurso do Seletor de Recursos.

Clique em Preferências para abrir a janela de diálogo de propriedades do objeto e especificar os parâmetros padrão da ferramenta; veja Ajustes da Escada.

As propriedades podem ser editadas a partir da paleta Info de Objeto.

Clique para definir o ponto inicial da polilinha.

Clique para definir o final do segmento e o início do próximo. A forma e a localização das visualizações da escada; uma seta indica a direção da escada.

Continue desenhando segmentos; clique duas vezes para terminar.

A ferramenta Escada calcula a escada com base na polilinha e nas configurações atuais da escada, incluindo a configuração e outras configurações geométricas, como a Profundidade do Degrau e Altura do Espelho. Se uma escada válida for calculada, a escada será criada. Caso contrário, a escada falha ou você tem opções para alterar as configurações inválidas.

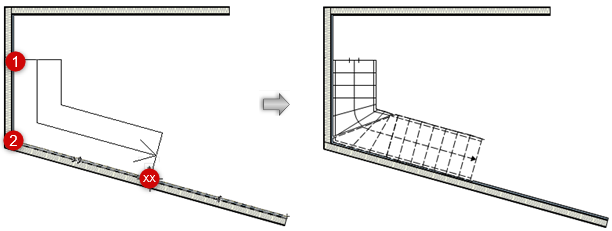

Neste exemplo, a polilinha usada para criar uma escada em forma de L deve ter exatamente três vértices; esta configuração de escada não requer ângulos de 90

Considere se deseja salvar a escada como um símbolo; veja Salvar uma escada como um símbolo.

Se a mesma escada personalizada for usada inúmeras vezes em um desenho, ou será usada em outro desenho ou por outro projetista, isso elimina a necessidade de aplicar parâmetros repetidamente, maximiza a eficiência da memória e permite a edição global de símbolos. Veja Conceito: Símbolos Vectorworks.

Se você não deseja criar um símbolo, os atributos da escada podem ser facilmente transferidos.

Requisitos para escadas desenhadas com modo de vértice de canto

Existem certas condições matemáticas / geométricas para escadas desenhadas. A ferramenta Escada pode não conseguir criar uma escada que não cumpra essas condições, resultando em uma forma ou posicionamento inesperado.

A configuração padrão selecionada para a escada atual deve ter o mesmo número de vértices que a polilinha desenhada com o modo Vértice de Canto. Por exemplo, uma escada reta deve ter dois vértices e uma escada em forma de U deve ter quatro vértices. Se esta condição não for atendida, a Janela de diálogo Selecionar uma configuração de escada é aberta, para que você possa selecionar uma configuração que corresponda à polilinha. Apenas configurações compatíveis com a polilinha estão disponíveis.

Algumas configurações de escada requerem ângulos de 90.

Algumas configurações de escada suportam ângulos diferentes de 90 °, mas muitas não; isso é indicado na janela de diálogo Selecionar uma configuração de escada. As configurações de escada que requerem um ângulo de 90 ° têm uma tolerância de 0,25 ° para formas desenhadas à mão.

Existem algumas formas potenciais de escadas, como escadas em forma de Z ou escadas com 5 ou 6 vértices e ângulos não 90°, para as quais a ferramenta Escada não possui uma configuração padrão. Escadas com essas formas não podem ser criadas.
