Remodelando escadas
|
Ferramenta |
Conjunto de Ferramentas |
|
Remodelar
|
Ferramentas Básicas |
Utilize a ferramenta Remodelar na vista Topo/Planta ou em uma vista 3D para editar manualmente a geometria da escada, alterando suas dimensões gerais e/ou alinhando-a com elementos arquitetônicos adjacentes, como pisos e paredes. As dimensões gerais da escada desbloqueadas na aba Geral e na aba Geometria da janela de diálogo Configurações da escada, como Elevação total, Largura da escada, Lado, Comprimento e (para escadas circulares) Diâmetro interno/externo, se ajusta automaticamente para refletir as alterações. As dimensões bloqueadas não estão disponíveis para remodelagem manual, a menos que sejam desbloqueadas temporariamente. veja Configurações de escadas: Aba Geral e Configurações de escadas: Aba Geometria para obter informações sobre os parâmetros de cota e bloqueio.
Dimensões como Profundidade do piso, Altura dos Espelhos, Comprimento Passo, e Num. de Espelhos não pode ser afetado diretamente arrastando os pontos de controle, embora se eles forem desbloqueados, eles serão ajustados automaticamente conforme necessário. Quando Use valores mínimo/máximo é selecionado na janela de diálogo Configurações da escada, as configurações em Mín./Máx. A janela de diálogo de configurações se aplica à remodelagem manual.
Ao selecionar uma escada, a ferramenta Remodelar exibe os modos especiais de remodelação de escada.
|
Modo |
Descrição |
|
Projeção de alças de escada (Somente visualizações 3D)
|
Projeta a escada com os pontos de controle no plano da camada, como na vista topo/planta |
|
Remodelar Cúbico (Somente visualizações 3D)
|
Exibe um cubo ao redor da escada com um ponto de controle em cada face. Este é o único modo que permite a edição manual da elevação total da escada. Se a altura do espelho estiver definido por "Por Nível da Camada", mover os pontos de controle superior e inferior não altera o limite Superior/Inferior existente, mas altera os valores de Deslocamento Superior/Inferior, na janela de diálogo "Altura dos espelhos por Níveis da Camada". |
|
Manter valores bloqueados
|
Mantém o estado bloqueado dos parâmetros na janela de diálogo Configurações da escada; este modo é mais seguro, mas limita a capacidade de remodelar a escada se os valores críticos estiverem bloqueados |
|
Valores de desbloqueio
|
Desbloqueia temporariamente todos os valores dos parâmetros; após a remodelação, os valores retornam ao seu estado bloqueado na janela de diálogo Configurações da Escada, mas alguns valores podem ter mudado |
Para remodelar uma escada:
Selecione a escada.
Clicar em ferramenta e modo.
Os pontos de controle são exibidos na escada indicando quais dimensões estão desbloqueadas e disponíveis para remodelagem.

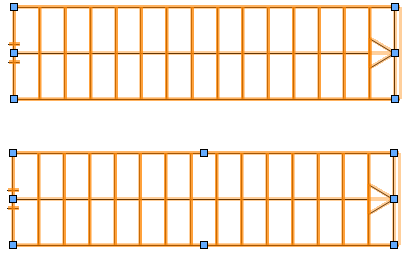

Para o degrau superior, o modo Manter Valores Bloqueados mantém o status de bloqueado para a Largura da Escada nas configurações da escada, e os pontos de controle não estão disponíveis para remodelar essa dimensão. Para o degrau inferior, o modo Desbloquear Valores desbloqueia temporariamente as dimensões para remodelação, e os pontos de controle ficam disponíveis. o estado bloqueado do parâmetro é retomado após a edição e o valor é atualizado.

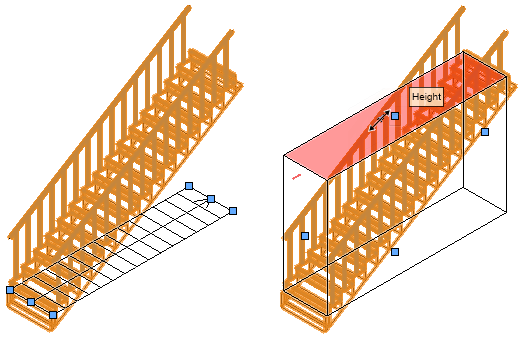

Nas visualizações 3D, o modo Projeção dos Puxadores da Escada (mostrado à esquerda) projeta a forma da escada e os pontos de controle no plano da camada. O modo Remodelagem Cúbica (mostrado à direita) exibe um cubo ao redor da escada com um ponto de controle em cada face. quando o cursor é colocado sobre um ponto de controle, a face a ser movida é destacada e uma dica de ferramenta indica o efeito que a remodelagem tem na escada.
Clique em um ponto de controle e mova o cursor para o local desejado. Uma prévia da grade é exibida.
Se uma nova posição de ponto de controle criar uma escada que não pode ser calculada, a visualização permanece na última posição onde a escada poderia ser calculada com sucesso, e a escada é remodelada para coincidir com a visualização.
Clique novamente para posicionar o ponto de controle.
A escada é remodelada e os parâmetros desbloqueados são atualizados. Se houver erros a serem resolvidos com outras partes da geometria da escada, um alerta será exibido; veja Erros de geometria da escada.
Ao gerenciar quais parâmetros estão bloqueados, você pode determinar quais dimensões da escada mudam.

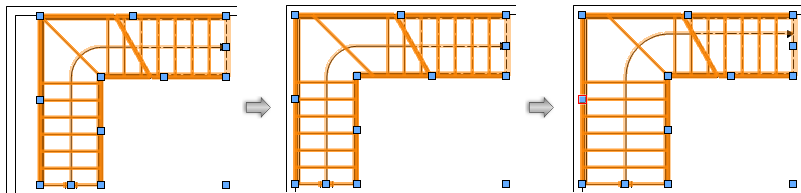

Neste exemplo, a escada na imagem à esquerda precisa ser alinhada com a parede. Quando a Largura da Escada está travada e os parâmetros da Lado estão destravados, o lado esquerdo da escada é movido para alinhar com a parede, a largura do patamar não muda e o lado superior redimensiona para que o ponto final da escada não se mova (ver imagem do meio). Quando o bloqueio da Largura da Escada é desativado nas configurações da escada ou pelo modo Desbloquear Valores, a largura do patamar de escada se altera (veja a imagem à direita).
