Extrusão por Caminho
|
Comando |
Caminho |
Atalho |
|
Extrusão por Caminho |
Modelar |
Ctrl + Alt + X (Windows) Cmd + Option + X (Mac) |
O comando Extrusão por Caminho extrude objetos de perfil ao longo de um determinado caminho. Os objetos de perfil podem ser objetos 2D, polígonos 3D e curvas NURBS. Os objetos de perfil não podem ser não-planos, com interseção automática ou uma mistura de perfis 2D e 3D. Se o caminho não for uma curva NURBS, ele será convertido em uma curva NURBS durante esta operação.
Quando você usa o comando Editar Extrusão por Caminho em um objeto 3D criado usando o comando Extrusão por Caminho, uma janela de diálogo é aberta com a opção de editar o caminho original ou o objeto de perfil.
Objetos extrudados ao longo de um caminho podem ser "colados" à superfície de um modelo de terreno, área Landscape ou de Hardscape (requer Architect ou Landmark).
Para extrudar ao longo de um caminho:
Selecione o objeto a ser extrudado e o objeto a ser usado como o caminho.
Selecionar o comando.
A janela de diálogo Extrusão por Caminho é aberta. Especifique os parâmetros de extrusão.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Selecione um objeto 2D válido |
Clique no botão Próximo ou Anterior para selecionar o objeto que representa o caminho |
|
Escala Uniforme |

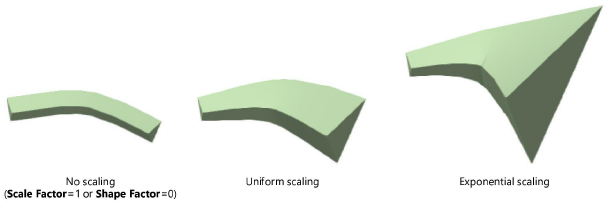

Escala o objeto linearmente ao longo do caminho designado; insira um Fator de Escala de 1 para não executar escala ou insira um fator de escala positivo diferente de 1 para escala uniforme |
|
Escala Exponencial |
Escala o objeto exponencialmente ao longo do caminho designado; insira um Fator de Forma de 0 para não executar escala ou insira um fator de forma diferente de 0 para escala exponencial |
|
Travar Plano do Perfil |
Bloqueia a orientação do plano do perfil no eixo Z global, restringindo a extrusão a ser perpendicular ao plano XY. Quando desmarcada, a extrusão pode torcer ao longo do caminho.Essa configuração é eficaz principalmente para caminhos não planos e o efeito pode ser sutil.

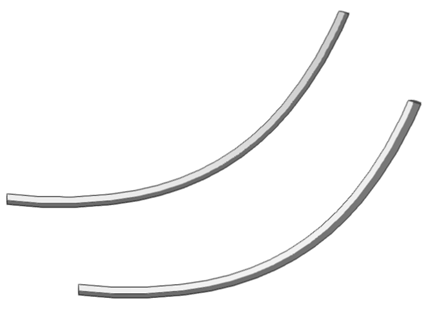

Bloquear plano de perfil selecionado (parte superior) restringe o caminho aos eixos, e desmarcado (parte inferior) permite uma torção ao longo do caminho |
|
Fixar Perfil |
Mantém a posição e orientação relativa original do objeto de perfil em relação ao caminho. Quando desmarcado, o centro do objeto de perfil é alinhado ao caminho da extrusão.Normalmente, isso deve ser desmarcado, para que o perfil seja movido e rotacionado em relação ao caminho.

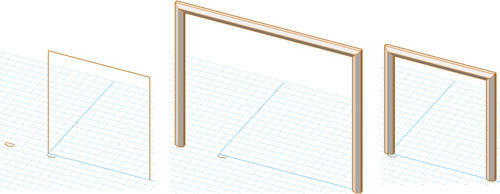

Corrigir perfil selecionado (centro) e desmarcado (direita) |
As opções de escala estão disponíveis quando o objeto do caminho é uma única curva contínua, sem cantos pontiagudos ou descontinuidades.
O tipo de Escala, Fator de Forma/Escala, Travar Plano de Perfil e Fixar Perfil de um objeto de extrusão ao longo do caminho pode ser editado na paleta Info de Objeto. O objeto pode ser remodelado manualmente com a ferramenta Remodelar; veja Remodelando as curvas NURBS.
