Criando os objetos de perfil
Os objetos de perfil determinam a forma do objeto de extrusão em cadeia. Os objetos de perfil podem consistir em até três polígonos/polilinhas ou em até dois polígonos/polilinhas e um locus. Para usuários dos produtos Vectorworks Architect e Landmark, os objetos de perfil estão disponíveis nas bibliotecas para download (veja Conceito: Bibliotecas de recursos).
Para criar os objetos de perfil:

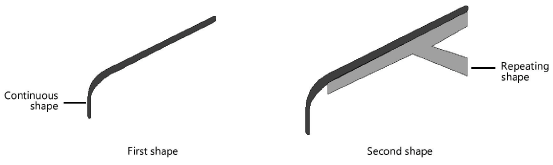

Crie a forma contínua primeiro. A ferramenta Chain Extrude considera o primeiro polígono/polilinha como a forma contínua e a extruda ao longo do polígono do caminho.
Crie a segunda forma; o objeto frontal é considerado o objeto repetitivo ou intermitente.
Uma segunda forma não é necessária.
O local de referência da extrusão da cadeia em relação ao caminho é o canto superior direito ou inferior direito da caixa delimitadora da forma. Este local pode ser alterado incluindo um locus no grupo de perfis. O locus se torna o ponto de referência para o polígono do caminho no grupo de perfis. Isso é útil se a caixa delimitadora da forma de repetição se estender além da caixa delimitadora da forma contínua.
Aplique cores de preenchimento aos objetos de perfil na paleta Atributos.
