Criando águas de telhado
|
Comando |
Espaço de trabalho: Caminho |
|
Agua de Telhado |
Design Suite, Architect: AEC Landmark: Landmark > Architectural Spotlight: Spotlight > Architectural |
Para criar uma água de telhado:
Desenhe o objeto 2D que você deseja transformar em uma das águas do telhado. Qualquer objeto 2D pode ser usado como: elipses, arcos fechados, objetos desenhados com a ferramenta Polilinha, retângulos e círculos.
Com o objeto selecionado, selecione o comando.
A janela de diálogo Criação de Telhados aparecerá. Especifique o método e parâmetro de criação da inclinação do telhado, do beiral e perfil de recortes.
Clique para exibir/ocultar parâmetros.Clique para exibir/ocultar parâmetros.
|
Parâmetro |
Descrição |
|
Inclinação do Telhado |
Indica o método e critério de criação da inclinação do telhado |
|
Ângulo |
Cria uma inclinação de telhado baseado em um ângulo; especifique o Ângulo |
|
Altura por Comprimento |
Cria uma inclinação de telhado através dos valores de altura por comprimento; especifique a Elevação e o Comprimento. A elevação é a distância ao longo do eixo Y que o telhado aumenta sobre a altura Z, e percorre sua distância no eixo X para o telhado para alcançar a altura. |
|
Altura pelo Seg. Clique |
Cria uma inclinação de telhado baseada no clique da posição do mouse (esta opção só está disponível em vista Topo/Planta). Digite a Altura para o segundo clique do mouse |
|
Beiral |
Indica o tipo de perfil para a borda do telhado |
|
Vertical |
Cria a borda do telhado perpendicular ao plano de chão |
|
Horizontal |
Cria a borda do telhado paralelo ao plano de chão |
|
Dupla |
Cria a borda do telhado com um perfil horizontal e vertical; especifique os comprimentos Horizontal e Vertical |
|
Quadrado |
Cria a borda inferior da água de telhado perpendicular à superfície do telhado, independentemente do ângulo do telhado |
|
Corte do furo |
Especifica opções de corte de furo para recortes de telhado feitos com objetos 2D (não se aplica a furos associados a águas-furtadas e claraboias). |
|
Vertical |
As bordas do recorte são perpendiculares ao plano de telhado |
|
Chanfrada |
A borda inferior de um recorte é perpendicular ao plano da camada ativa, e a extremidade superior do recorte é paralelo ao plano da camada ativa |
|
Quadrado |
As bordas do recorte são perpendiculares à superfície do telhado |
|
Eixo Z |
Define a altura do telhado |
|
Ângulo |
Para telhados inclinados, indica o ângulo de inclinação |
|
Elevação/Comprimento |
Para altura por comprimento, especifica os valores de elevação e comprimento |
|
Indica a altura do segundo clique de mouse quando estiver definindo a inclinação do telhado com esta opção. |
|
|
Espessura |
Espesso do perfil do telhado. quando a água do telhado é com estilo, esse parâmetro não está disponível, pois os componentes determinam a espessura |
|
Vertical/Horizontal |
Para perfis duplos, especifica o comprimento dos perfis horizontal e vertical |
|
Estilo |
No Seletor de Recursos, clique duas vezes em um recurso para ativá-lo ou clique em "Sem estilo". Se um objeto com estilo for convertido para sem estilo, os valores atuais serão mantidos, mas todos os parâmetros serão definidos como "Por Instância" para permitir edição. |
|
Preferências de Telhado |
Abre a janela de diálogo Preferências de Telhado; veja Preferência de Telhado |

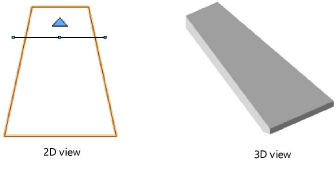

Clique e arraste o mouse pelo objeto 2D para desenhar a linha definindo o eixo do telhado; clique novamente para completar a linha. Uma seta preta em um lado da linha, indicará qual lado do objeto terá o lado mais alto do telhado.
Aponte o mouse para o lado do telhado que terá a parte mais alta e então clique novamente. A linha de eixo do telhado exibe as alças de seleção e a seta que aponta para o lado mais alto do telhado se torna azul, indicando que a água de telhado está completa.
