Conectando águas do telhado
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Conectar um objeto
Conectar dois objetos
|
Conectar/Combinar
|
Ferramentas Básicas |
; (Windows) Option + L (Mac) |
Para aparar águas de telhado que se interseccionam ou para estender uma água de telhado sobre outra, utilize o modo Conexão Única de Objeto ou Conexão Dupla de Objeto da ferramenta Conectar/Combinar. Se as águas tiverem espessuras diferentes, uma opção será exibida para permitir o ajuste da espessura automaticamente.
Para conectar duas águas de telhado:
Clicar em ferramenta e modo.
Se as águas do telhado tiverem alturas diferentes, selecione o modo para unir as águas.

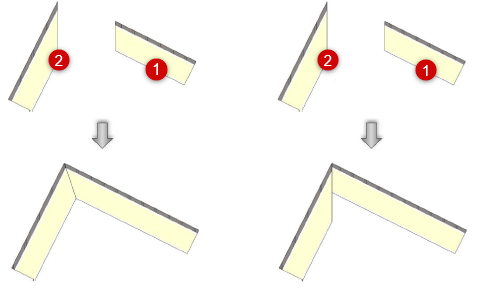

Para entortar as bordas da águas do telhado na junção, selecione Junções da água do telhado da mitra.
Para cortar as bordas da água do telhado verticalmente na junção, selecione Junções de água do telhado cortadas verticalmente.
Clique na primeira e depois na segunda água do telhado para se conectar.
O formato do objeto resultante dependerá do modo selecionado, da posição das águas do telhado e da parte clicada do telhado.

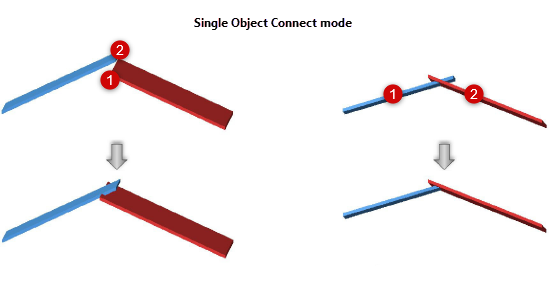

Para águas não intersectadas, a primeira água clicada é estendida para encontrar a segunda água clicada. Para águas que se interseccionam, a parte clicada da primeira água selecionada é mantida e o restante é aparado.

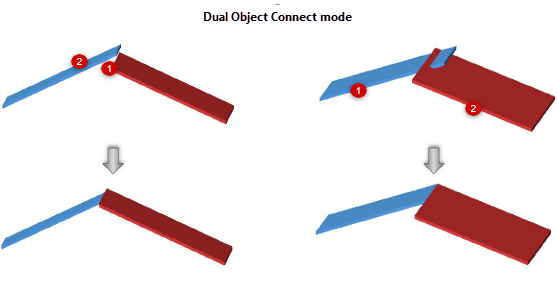

Para águas não intersectadas, ambas as águas são estendidas ou aparadas para se juntar. Para águas que se cruzam, ambas as águas são aparadas e apenas as partes selecionadas são mantidas, criando uma interseção limpa.
Com Junções Chanfradas das Águas do Telhado ativadas, a espessura do telhado é uniforme e não há deslocamentos verticais entre as superfícies superior e inferior. Com Junções de Águas do Telhado Cortadas Verticalmente ativadas, as junções entre as águas são cortadas verticalmente, criando deslocamentos verticais entre as superfícies inferiores.
As bordas da água do telhado apenas esquadram as bordas onde elas se encontram. Se várias águas se unirem a uma aresta comum, a aresta comum terá vários segmentos de atenuadores diferentes.
Para remover a aresta chanfrada, selecione a água do telhado e clique em Remover Chanfros de Arestas na paleta Info de Objeto. Isso redefine o beiral para o Corte do Beiral original (se necessário) e redefine todas as outras arestas para uma geometria de corte vertical.
