Renderização de esboço
Os produtos Vectorworks Design Series incluem um modo de renderização de esboço que aplica um efeito desenhado à mão ou esboço a objetos 2D e 3D em qualquer projeção. Os efeitos de esboço são salvos como recursos editáveis e aplicados diretamente aos objetos em um desenho. Os efeitos de esboço também podem ser aplicados a hachuras e janelas de visualização de camadas de folhas.
O modo de renderização Sketch destina-se principalmente ao uso em trabalhos de linha 2D; um efeito semelhante pode ser obtido melhor para objetos 3D usando a renderização de linha oculta, com Esboçar resultados de linha oculta selecionado na caixa de diálogo Opções de renderização de linha.
Ao contrário de trabalhos de renderização artística, a renderização de esboço pode ser aplicada a objetos 2D e objetos individuais podem ter estilos de esboço específicos. Os efeitos de esboço não podem ser aplicados a planilhas, texto, locais ou luzes.
Definindo o estilo de esboço padrão
|
Comando |
Caminho |
Atalho |
Barra de visualização |
|
Opções de Sketch |
Visualização > Apresentação |
Ctrl + Alt + S (Windows) Cmd + Shift + Opção + S (Mac) |
|
Você pode definir um estilo de esboço padrão para todas as camadas de folha e projeto, e também definir um estilo de esboço para cada camada de folha individualmente. Depois de definir os estilos de esboço, selecione o modo de renderização de esboço para renderizar o desenho com os estilos selecionados.
Os seguintes estilos de esboço são predefinidos; quando selecionado, o estilo é importado automaticamente para o arquivo atual e exibido no Admin. de Recursos (veja Conceito: Bibliotecas de recursos). Os estilos de esboço personalizados que você cria são exibidos nas listas de seleção de estilo de esboço e no Administrador de Recursos (veja Como criar estilos de esboço personalizados).
Os estilos de sketch não utilizados podem ser eliminados; veja Eliminando itens de um arquivo.
|
Estilo de esboço padrão |
Descrição |
|
Sem esboço |
Não aplica um estilo de esboço; útil para substituir um estilo de sketch aplicado (veja Aplicando um estilo de sketch a um objeto)
|
|
Cuidadoso |
Usa muitos pequenos pontos de oscilação e pequenas variações dos pontos de extremidade reais
|
|
Exato |
Usa muitos pequenos pontos de oscilação e especifica mais movimento excessivo
|
|
Rápido |
Usa poucos pontos de oscilação, com mais distância entre eles
|
|
Rascunho |
Usa muitos pontos de oscilação
|
|
Tentativo |
Usa muitos pontos de oscilação pequenos e uma grande quantidade de movimento inferior
|
Para definir o estilo de esboço padrão:
Faça um dos seguintes:
Acesse uma camada de projeto, para definir o estilo de esboço padrão para o documento.
Acesse uma camada de folha, para aplicar o estilo de esboço apenas aos objetos colocados nesta camada de folha, substituindo o estilo de esboço padrão do documento. (Defina o estilo de sketch para objetos dentro de um viewport, conforme descrito emAplicando estilos de esboço a viewports.)
Selecionar o comando.
Como alternativa, se um modo de renderização diferente estiver ativo, selecione o comando em Opções para outros modos de renderização no menu Modo de renderização atual da barra visualizar.
A janela Opções de Sketch é exibida.
Selecione o estilo de esboço padrão na lista.
Clique para exibir/ocultar parâmetros.Clique para exibir/ocultar parâmetros.
|
Parâmetro |
Descrição |
|
Estilo de esboço padrão do documento ou Estilo de esboço padrão da camada de folha |
Especifica o estilo de esboço a ser aplicado quando o comando Esboço é selecionado |
|
Editar |
Abre a janela de diálogo Editor de estilo de esboço para edição de estilos de esboço (vejaEditando estilos de esboço). |
|
Prévia |
Aplica temporariamente o estilo de esboço atual a objetos na camada atual |
Renderização com estilos de esboço
|
Comando |
Caminho |
|
Sketch |
Visualização > Apresentação |
Para renderizar o desenho com estilos de esboço:
Selecionar o comando.

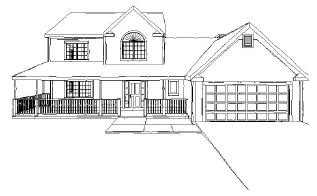

Esboço estilo rústico usado para trabalho com linhas 2D
