Opções de Apresentação com Linhas
|
Comando |
Caminho |
Barra de visualização |
|
Opções de Apresentação com Linhas |
Visualização > Apresentação |
|
Use as opções de apresentação com linhas para controlar a aparência das linhas nos modos Linhas Escondidas, Linhas Escondidas Tracejadas e Sombreamento Sólido Final. Essas configurações se aplicam apenas ao desenho atual; permanecem em vigor no desenho atual até que as configurações sejam alteradas. As configurações de renderização de linha atuais são salvas quando você cria um modelo (veja Conceito: Gabaritos).
Para definir as opções de apresentação com linhas:
Clique em Visualizar > Apresentação > Opções de Aramado A janela de diálogo Opções de Apresentação com linhas é aberta, defina os parâmetros desejados.
Como alternativa, se um modo de renderização diferente estiver ativo, selecione o comando em Opções para outros modos de renderização no menu Modo de renderização atual da barra visualizar.
Clique para exibir/ocultar parâmetros.Clique para exibir/ocultar parâmetros.
|
Parâmetro |
Descrição |
|
Estilo do traço |
Selecione o estilo de tracejado para linhas escondidas quando o modo Linhas Escondidas Tracejadas é selecionado |
|
Tom do Tracejado |
Ajuste o botão deslizante para selecionar como as linhas escondidas são mostradas quando o modo Linhas Escondidas Tracejadas é selecionado |
|
Prévia |
Mostra uma prévia dos parâmetros selecionados |
|

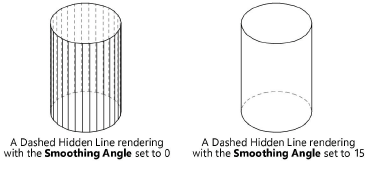

Angulo de Suavização |
Define o ângulo para reduzir as linhas de faces quando o modo Linha Escondida, Linha Escondida Tracejada ou Sombreamento Sólido Final; se o valor for maior do que zero, as linhas facetadas serão removidas entre quaisquer duas faces de um objeto que estejam dentro no intervalo de ângulo definido
|
|

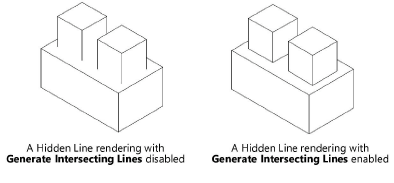

Gerar Linhas de Intersecção |
Gera linhas onde as superfícies do desenho se cruzam quando o modo Linhas Escondidas, Linhas Escondidas Tracejadas ou Sombreamento Sólido Final é selecionado; para arquivos grandes com muitas superfícies curvas, esta opção pode tornar o processamento de apresentação mais lento
|
|

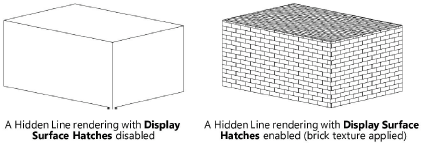

Mostrar Hachuras de Superfície |
Exibe hachuras de superfície em uma vista de apresentação em Linhas Escondidas
|
|
Mostrar Textos e Marcações |
Exibe texto e marcadores na vista de apresentação processada. Esconder texto e marcadores pode diminuir significativamente o tempo de processamento. |
|
Usar Sketch em Apresentações com Linhas (Requer Design Suite) |
Especifica se os efeitos de sketch devem ser aplicados às linhas quando o modo Linhas Escondidas, Linhas Escondidas Tracejadas ou Sombreamento Sólido Final é selecionado; Veja Renderização de esboço |
|
Estilo Sketch Default do Documento (Requer Design Suite) |
Define o estilo de sketch padrão para linhas quando o modo Linhas Escondidas, Linhas Escondidas Tracejadas ou Sombreamento Sólido Final é selecionado; Veja Renderização de esboço. Clique em Editar para abrir a janela de diálogo Editor de estilo de sketch para modificações adicionais no estilo. |
