Criando bancadas
|
Ferramenta |
Conjunto de ferramentas |
|
Bancada
|
Design Suite, Architect, Spotlight: Mobiliários Landmark: Paredes/AEC |

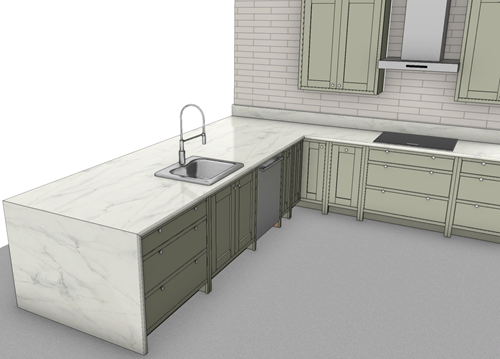

Use a ferramenta Bancada para criar uma bancada que possa ser personalizada para obter mais detalhes e relatórios.Os recursos podem incluir frontão, inserções e bordas personalizadas, incluindo bordas em cascata.
As bancadas podem ser desenhadas manualmente usando o modo Vértices ou com base na geometria selecionada do gabinete usando o modo Cerca ou o modo Pegar.O modo Ponte cria uma bancada que abrange áreas abertas entre gabinetes selecionados, como para acomodar eletrodomésticos ou uma área de estar.Armários de canto também são levados em consideração e são suportadas diferentes profundidades.
A bancada, frontão, acabamento e bordas podem ter diferentes materiais e texturas aplicadas, para criar um acabamento detalhado.Furos também podem ser criados na bancada recortando a superfície ou inserindo símbolos, como pias, na bancada.Veja Desenhar bancadas e Editing countertops para obter informações adicionais.Depois de criadas as bancadas, podem ser feitos relatórios de tamanho, área e volume, e a visualização de dados pode ser usada para criar um plano de corte com tratamentos de bordas e furos.Veja Como criar uma nova visualização de dados.
|
Modo |
Descrição |
|
Marca de verificação
|
Executa a operação do modo Cerca ou do modo Pegar. |
|
Vértices
|
Desenha uma bancada usando as opções de criação de polilinha selecionadas e as configurações de preferência atuais |
|
Cerca
|
Cria uma caixa de Cerca retangular ao redor dos armários para selecionar aqueles que definem o formato da bancada |
|
Pegar
|
Seleciona individualmente os armários que definem o formato da bancada |
|
Ponte
|
Para o modo Cerca e o modo Pegar, cria uma bancada que preenche espaços abertos entre gabinetes selecionados |
|
Opções de criação de polilinha |
Para o modo Vértices, seleciona o método para desenhar a polilinha na qual a bancada se baseia;veja Criando Polilinhas |
|
Estilo de bancada |
Abre o Seletor de recursos para selecionar um estilo de bancada para posicionamento;clique duas vezes em um recurso para ativá-lo |
|
Preferências
|
Abre a janela de diálogo Preferências da bancada para definir os parâmetros padrão da bancada;veja Configurações da bancada |
