Atributos de Traço
Os tipos de linha podem ser aplicados a qualquer tipo de objeto 2D plano ou de tela que possua linhas, incluindo paredes e objetos plug-in. Os ajustes de traço para os contornos de objetos e texto incluem sólido, tracejado, ou um padrão de traço de qualquer espessura e cor. Também existe a opção de não aplicar contorno ao objeto. Como alternativa, aplique um tipo de linha padrão ou personalizado, para adicionar elementos gráficos a uma linha. Os tipos de linha são recursos que podem incluir traços, texto, ou qualquer objeto 2D. Tipos de linha complexos podem ser aplicados como são ou mapeados e, de outra forma, ajustados para seu uso em um objeto individual. Você também pode criar recursos de tipo de linha personalizados, conforme descrito em Definindo e editando tipos de linha.
Para aplicar cor a objeto de texto, selecione o estilo traço sólida e definir a cor apropriada.
Para aplicar atributos de traço a um objeto:
Selecione o objeto.
Faça um dos seguintes:

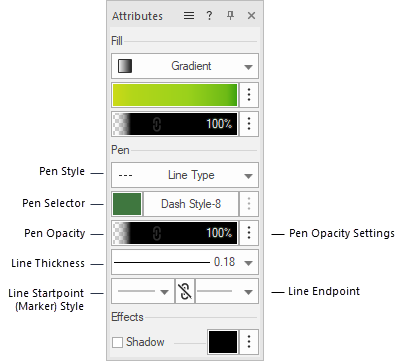

Selecione os Estilo de Traço (sólido, padrão ou tipo de linha) na paleta Atributos. Para mudar para uma traço diferente do tipo selecionado, clique no Seletor de Traço. Para um estilo de traço de tipo de linha, no Seletor de recursos, clique duas vezes em um recurso para aplicá-lo.
Para um estilo de traço de tipo de linha, no Administrador de Recursos, clique com o botão direito do mouse no recurso e selecione Aplicar no menu contextual, clique duas vezes no recurso ou arraste o recurso até um objeto para aplicá-lo.
Os atributos também podem ser aplicados por configurações de classe (veja Configurando atributos de classe) ou transferidos com a ferramenta Conta-gotas (veja Transferindo Atributos).
Os tipos de linha não podem ser aplicados aos objetos da planilha.
Ajuste as cores e padrões do estilo do traço conforme descrito no tópico apropriado:
Traços sólidas: Veja Aplicando Cores.
Traços padrão: Clique no Seletor de Traço área para selecionar o padrão e, em seguida, aplicar as cores de fundo e de primeiro plano conforme descrito em Aplicando Cores. Para criar um padrão personalizado para uso no arquivo atual, veja Criando Padrões para Preenchimentos e Estilos de Traço.
Traços tipo linha: Veja Tipos de linha de mapeamento.
Opcionalmente, ajuste a opacidade do traço (veja Atributos de Opacidade) fazendo um dos seguintes:
Clique no número da porcentagem e insira um valor.
Clique na caixa de opacidade e arraste para definir a porcentagem desejada; solte o arrastador para veja a atualização de opacidade no objeto selecionado.
Para usar a opacidade do traço da classe, clique no botão Configurações de opacidade e selecione Use a opacidade do traço da classe.
Para vincular a opacidade do traço do objeto à opacidade de preenchimento, clique no botão Configurações de opacidade botão para o preenchimento e selecioneOpacidade do traço do link. Quando a opacidade de preenchimento e a opacidade do traço estão vinculadas, as porcentagens são definidas com o mesmo valor e um ícone de link é exibido nas áreas de opacidade.
Selecione a espessura da linha da caneta na lista Espessura da Linha. Veja Atributos de Estilos de Linhapara obter informações sobre como editar a lista ou criar uma espessura de linha personalizada para um objeto selecionado.
Selecione os estilos de ponto inicial e final da linha, se houver. Para sempre usar o mesmo estilo para as duas extremidades do objeto, clique também no botão Marcadores Link Ativação; sempre que o estilo do marcador de uma extremidade é alterado, o estilo do marcador da outra extremidade muda automaticamente para corresponder. Veja Atributo de Marcadores e Editando a Lista de Marcadores para mais informações.
