Criando umnovodadosvisualização
|
Comando |
Caminho |
|
Nova Visualização de Dados |
Barra de Visualização Paleta Informações de Objeto do Viewport |
Uma visualização de dados define os objetos que estão incluídos (a parte do critério de objetos da definição) e também os valores ou o intervalo de valores deste objetos, ou de outras fontes, a serem usados como base do esquema de cores (a parte dos critérios de exibição). Essa combinação fornece um método extremamente flexível para visualizar dados incorporados em seu desenho ou modelo.
O menu Visualização de Dados está disponível apenas quando uma camada de projeto for a camada ativa.
Para criar uma visualização de dados:
Selecionar o comando.
Você também pode criar uma visualização de dados na janela de diálogo Gerenciar Visualizações de Dados.
A janela de diálogo Nova Visualização de Dados abrirá. Forneça um nome para a visualização de dados.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Nome da Visualização |
Digite o nome desejado para a visualização; O nome deve ser único |
|
Critério |
Exibe a fórmula de seleção atual |
|
Definir Critério |
Abre a janela de diálogo de Critério para definir os tipos de objetos a serem considerados na visualização; após definir o critério, a fórmula de seleção é exibida, juntamente com a quantidade de objetos que atendem ao critério. |
|
Critério de Exibição |
Define o valor a ser exibido na visualização |
|
Cores |
Especifique o critério a ser usado para a visualização |
|
Todos os Objetos |
Aplica uma única cor ou atributo a todos os objetos especificados na janela de diálogo Critério |
|
Objetos usando Parâmetro |
Selecione o tipo de objeto de plug-in e, em seguida, um parâmetro desse objeto que contenha valores ou intervalos de valores de interesse (por exemplo, espaço e tipo de ocupação) |
|
Objetos usando Registro |
Lista os formatos de registro disponíveis no documento. Selecione o registro que contém os dados que você deseja diferenciar visualmente e, em seguida, selecione o campo de registro (por exemplo, registro do espaço e sua área total). |
|
Objetos usando Entidade IFC |
Abre a janela de diálogo Selecionar Objeto IFC para selecionar uma entidade e, em seguida, selecione um nome e uma propriedade pSet. Para usar um dos valores "base" da entidade IFC (como "nome"), selecione o nome da entidade IFC na lista de nomes pSet. |
|
Objetos usando Função |
Selecione uma função específica do objeto (por exemplo, área). Apenas funções de classe e material podem ser aplicadas a componentes individuais. |
|
Por Valores |
Define os atributos dos objetos de acordo com um valor de texto ou numérico, a partir do critério selecionado. Os valores são exibidos em uma lista; selecione um e clique em Editar para definir seus atributos. |
|
Por Faixas |
Define os atributos dos objetos de acordo com os intervalos de valores numéricos do critério selecionado. Clique em Adicionar ou Editar para definir cada intervalo numérico e seus atributos. |
|
Lista de Valor/Intervalo |
Lista os valores ou intervalos dos objetos selecionados, juntamente com as configurações de atributo atuais. Uma marca de seleção (check) na coluna Aplicar indica que os atributos serão aplicados para esta linha. Quando ocorrem problemas com a visualização de dados, essa é uma das primeiras áreas a serem consideradas na solução de problemas. Verifique se as linhas desejadas têm uma marca de seleção. |
|
Adicionar |
Abre a janela de diálogo Novo Valor do Atributo ou Nova Faixa de Atributos, para definir o atributo para um novo valor ou intervalo |
|
Editar |
Selecione um valor ou intervalo na lista e clique em Editar (ou clique duas vezes em uma linha) para editar os atributos do valor ou os limites e atributos do intervalo |
|
Apagar |
Exclui o valor ou o intervalo atualmente selecionado |
|
Auto-Colorir |
Atribui automaticamente cores de preenchimento e / ou caneta às linhas com base no Configurações de cor |
|
Abre a caixa de diálogo Configurações de cor automática para definir a gama de cores do preenchimento e da caneta Auto-Color opção. Selecione se deseja ativar a seleção automática de cores para o preenchimento e / ou caneta e escolha a cor inicial e final para cada um. Auto-Color cria automaticamente um gradiente entre as cores inicial e final para cada linha de valores ou intervalos. Se preenchimento ou caneta forem desmarcados, as cores da linha para esse atributo devem ser selecionadas manualmente. |
|
|
Exportar como paleta |
Abre a janela de Nova Paleta; Criando ou Criando ou Editando Paleta de Cores Personalizadas. Uma paleta de cores, com o nome da visualização de dados atual, é criada automaticamente com base nas cores aplicadas às linhas de valores ou intervalos, e as cores estão disponíveis para seleção. |
|
Mostrar Todos os Outros Objetos |
Determina se deseja mostrar outros objetos que não sejam afetados pela visualização normalmente ou em meio tom. Selecione a opção para tornar cinza outros objetos para fins de visualização. As substituições de classe não podem ser aplicadas a uma janela de visualização quando este parâmetro está habilitado para uma visualização de dados que é aplicada à janela de visualização. |
Clique Definir Critérios para selecionar os objetos a serem incluídos na visualização, como camadas, objetos e texturas específicas. A janela de diálogo Critério é aberta. Especifique os critérios conforme descrito em A janela de diálogo Critério é aberta.
Depois de definido o critério de objeto, selecione os critérios de exibição na lista Cores; isso determina os valores ou intervalos de valores a serem diferenciados por cor ou outro atributo. A visualização irá reportar os dados selecionados aqui.
Quando novos critérios de exibição são selecionados, um alerta é aberto, confirmando que você deseja alterar todos os valores na lista. Isso impede que você exclua acidentalmente atributos especificados anteriormente.
A lista de valores ou intervalos é exibida. Para valores numéricos, escolha se deseja aplicar a visualização por valor (Por Valores) ou por intervalos numéricos (Por Faixas).
Para atribuir rapidamente um intervalo de cores às linhas, clique em Auto-Colorir; esta opção determina automaticamente uma cor diferente para todos os itens nas linhas com base nas seleções de preenchimento e / ou caneta na caixa de diálogo Configurações de cor automática.
Se você definir atributos individualmente para itens de linha, selecione uma ou mais linhas e clique em Editar para especificar os valores e atributos ou por intervalos de valores e atributos.
A janela de diálogo Editar Valor dos Atributos ou Editar Faixa de Atributos é aberta.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Aplicar Atributos |
Selecione se deseja aplicar os atributos a esse valor/intervalo. Quando ocorrem problemas com a visualização de dados, essa é uma das primeiras áreas a serem consideradas na solução de problemas. Verifique se as linhas desejadas têm uma marca de seleção. |
|
Valor (Por Valor) |
Exibe o nome do conjunto salvo atual; o nome pode ser editado |
|
Limite Inferior (Por Faixas) |
Define o limite inferior do intervalo para um valor infinito ou para o valor especificado |
|
Limite Superior (Por Faixas) |
Define o limite superior do intervalo para um valor infinito ou para o valor especificado |
|
Valores de Atributos |
Os atributos de preenchimento, caneta, textura e sombreamento podem ser especificados em cada lista de atributos, ou você pode selecionar Reter Original para manter o atributo original de cada objeto. (Manter o preenchimento original é útil para elementos com múltiplos atributos, como paredes.) VerConceito: Atributos para obter informações sobre a aplicação de atributos. As opções de sobreposição de cores permitem definir com flexibilidade as cores de atributos de preenchimento, traço, primeiro plano ou plano de fundo dos objetos. As substituições disponíveis dependem da seleção do atributo, exceto a opacidade, que pode ser substituída, a menos que Nenhum seja selecionado para preenchimento ou caneta. Você também pode selecionar atributos de textura e sombra projetada para os itens na linha de valor ou intervalo. Se selecionar uma nova textura, selecione um recurso de textura no Seletor de Recursos. Se selecionar uma sombra projetada, clique em Configurações de sombra projetada para abrir a caixa de diálogo Sombra projetada; VejoAtributos de sombra projetada. As configurações de sombra projetada para uma visualização de dados não podem ser visualizadas. Colocou oTexturapara Nenhum para exibir as substituições de preenchimento da Visualização de Dados durante a renderização. |

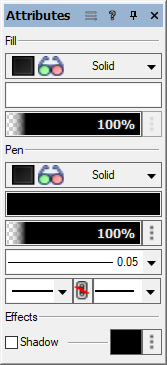

Quando os atributos são controlados por uma visualização de dados, a paleta de atributos é exibida com um ícone de óculos coloridos
Você também pode adicionar linhas de valores ou intervalos clicando emAdicionare definir os parâmetros. Para remover as linhas, selecione-as e clique emExcluir.
Clique em OK para salvar a visualização de dados. O nome é exibido no menu Visualização de Dados.
Se você criou uma nova visualização de dados a partir da paleta Informações do objeto de uma viewport selecionada, ela é automaticamente aplicada a essa viewport e a quaisquer outras viewports selecionadas.
