Aplicando uma visualização de dados

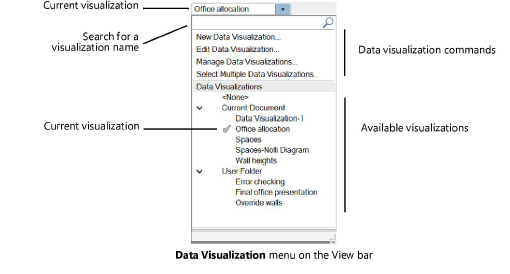

O menu Visualização de Dados na Barra de Visualização lista as visualizações de dados do arquivo atual, bem como nas pastas de usuário e grupo de trabalho. A visualização aplicada atualmente (ou visualizações, se mais de uma for selecionada) é exibida com uma marca de seleção.
No menu da barra de visualização, selecione se deseja exibir o menu como visualizações de dados - resumidas (exibe como um ícone
) ou Visualizações de dados - Longas (exibe o nome da visualização atual). Na versão longa do menu da barra Exibir, quando múltiplas visualizações de dados são aplicadas, a barra Exibir exibe <Múltiplas visualizações de dados>. Uma visualização de dados em <Nenhum> indica que os objetos são exibidos conforme definido por seus atributos originais, e não pelas configurações em uma visualização de dados.
O menu Visualização de Dados está disponível apenas quando uma camada de projeto for a camada ativa; nas camadas da folha, as visualizações de dados são aplicadas como propriedades dos viewports.
Para aplicar uma visualização de dados ao desenho:
Clique no menu Visualização de Dados na Barra de Visualização.
Selecione a visualização de dados a ser aplicada. Digite o texto na caixa de pesquisa para filtrar a lista.
Uma vez selecionada, a visualização é aplicada ao desenho; ele é realçado no menu e seu nome também é exibido na parte superior do menu (<Multiple Data Visualizations> é exibido quando mais de uma é aplicada).
Selecione <Nenhum> para exibir o desenho com os atributos originais dos objetos.
No programa Spotlight, as visualizações de dados se aplicam à geometria do dispositivo de iluminação sem afetar a legenda do rótulo. Para definir os atributos da legenda do rótulo, consulteCreating label legends.
Aplicando uma visualização de dados a uma viewport
A visualização de dados pode ser aplicada a uma janela de visualização em uma camada de folha.
As configurações avançadas do viewport para Preto e Branco Apenas e Usar Cores das Camadas não se aplicam quando uma visualização de dados diferente de <Nenhuma> é selecionada para o viewport.
Para aplicar uma visualização de dados a um viewport de camada de folha:
Faça um dos seguintes:
Para um viewport existente e selecionado, selecione a visualização a ser aplicada em Visualização de Dados na paleta Info de Objeto.
Se o viewport ainda não tiver sido criado, selecione a visualização de dados na Barra de Visualização antes de criar o viewport. A visualização de dados atual se aplicará automaticamente ao viewport.
Uma legenda de visualização de dados é adicionada automaticamente à camada de folha.
Aplicando váriosvisualizações de dados
|
Comando |
Caminho |
|
Selecione Múltiplas visualizações de dados |
Barra de Visualização Paleta Informações de Objeto do Viewport |
Mais de uma visualização de dados pode ser aplicada ao mesmo tempo.
Para aplicar múltiplas visualizações de dados a uma camada de design ou janela de visualização selecionada:
Faça um dos seguintes:
Para uma camada de design, clique no menu Visualização de dados na barra Exibir e selecione o comando.
Para uma janela de visualização, selecione o comando deVisualização de dados na paleta Informações do objeto.
A caixa de diálogo Selecionar Múltiplas Visualizações de Dados é aberta.
Na lista de visualizações de dados disponíveis, selecione aquelas a serem aplicadas. Um número próximo à visualização indica sua prioridade. Se houver um conflito, a visualização com o número mais baixo tem precedência.
Selecione visualizações de dados que não entrem em conflito entre si.
Clique em OK. As visualizações de dados são aplicadas ao desenho ou à janela de visualização. Na lista de visualizações de dados na barra Exibir ou na paleta Informações do objeto da janela de exibição, as visualizações selecionadas são exibidas com uma marca de seleção.
Legendas de Visualização de Dados
Quando uma visualização de dados é atribuída a um viewport de camada de folha, uma legenda é criada automaticamente dentro da camada de anotação do viewport. Se múltiplas visualizações forem selecionadas para a janela de visualização, uma legenda é criada para cada visualização.
Para editar as propriedades da legenda:
Clique com o botão direito do mouse no viewport e selecione Editar Anotações no menu contextual.
Selecione a legenda para visualizar e editar suas propriedades na paleta Info de objeto. As medidas estão em unidades de página.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Título |
Por default a legenda é nomeada seguindo o nome da visualização de dados; insira o novo texto do rótulo para alterá-lo |
|
Amostra de Cores |
Selecione a combinação de cores principais e de fundo para preenchimento e traço das amostras de cores |
|
Largura/Altura da Amostra |
Especifica a largura e a altura da amostra de cores |
|
Largura Total |
Especifica a largura geral da legenda |
|
Recuo do Texto das Notas |
Define a distância para recuar o texto do rótulo |
|
Espaçamento entre Linhas |
Define o espaçamento de cada linha na legenda |
|
# de Colunas |
Define a quantidade de colunas, máximo de quatro |
|
Espaçamento Colunas |
Quando a legenda possui mais de uma coluna, este parâmetro define a distância entre as colunas |
|
Quebra de Texto da Nota nas Colunas |
Quando mais de uma coluna está selecionada, este parâmetro permite que o texto seja quebrado através das colunas; quando desmarcado, o texto de cada nota não passa para a próxima coluna |
|
Alinhamento de Texto |
Especifica o alinhamento do texto da nota |
|
Editar Rótulos |
Abre a janela de diálogo Rótulos de legenda da visualização de dados, para reordenar rótulos e alterar o texto dos rótulos |
|
Formatar Texto de Título |
Abre a janela de diálogo Formatar Texto para Formataçãotexto Título da Legenda |
|
Formatar Texto dos Rótulos |
Abre a janela de diálogo formatar texto, para Formataçãotexto os rótulos |
Para editar ou reordenar os rótulos da legenda, clique em Editar Rótulos.
A janela de diálogo de Rótulos de Legenda de Visualização de Dados abrirá.
À esquerda, os valores extraídos são exibidos. Clique em um valor e arraste dentro da coluna para alterar a ordem dos rótulos. Para alterar o texto do rótulo, clique em um rótulo e insira o novo nome. Clique OK para retornar à paleta Info de objeto.
Para excluir uma legenda, selecione-a e pressione a tecla Delete. Isso é útil quando mais de um viewport na camada de folha compartilha a mesma visualização de dados e apenas uma legenda é necessária ou quando uma legenda não é desejada.
Se uma legenda for excluída acidentalmente, crie uma nova no espaço de anotação da viewport. Clique com o botão direito do mouse no desenho e selecione Criar Legenda de Visualização de Dados no menu contextual.
