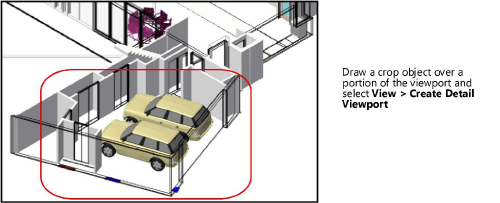

Nomear Viewport como No. Desenho/No. Folha

Selecione esta opção para definir automaticamente o Nome do Viewport como uma combinação do Número do Desenho e o nome da camada da folha.

Desmarque essa opção para inserir manualmente o Nome do Viewport que desejar.

Nome do Viewport

Se Nomear Viewport como No. Desenho/No. Folha não estiver selecionado, digite um nome descritivo para o viewport. Esse nome é exibido no viewport na paleta Navegação e na janela de diálogo Organização. O nome deve ser único no documento.

Criar na Camada

Selecione a camada de folha na qual o viewport será criado ou selecione Nova Camada de Folha para criar uma camada de folha a receber o viewport. Se não houver camadas de folha presentes e uma nova não for criada agora, você será solicitado a criar uma camada de folha depois de clicar em Ok.

Criar Refer. de Desenho

Cria uma etiqueta de desenho no espaço de anotação da janela de visualização

Usar configurações padrão de estilo

Especifica se o rótulo usará um estilo selecionado no Seletor de recursos ou as preferências atuais para a ferramenta Refer do Desenho

Número do Desenho

O próximo número de desenho seqüencial disponível na camada de folha selecionada é padronizado automaticamente. Esse número é exibido na etiqueta de desenho associada a este viewport, bem como no indicador de detalhe. O número deve ser único nesta camada de folha.

Título do Desenho

Especifica um título descritivo para o viewport, com até 63 caracteres. O título é exibido para objetos de anotação no viewport.

Camadas

Especifica quais camadas de projeto devem ficar visíveis no viewport.

Classes

Especifica quais classes devem ficar visíveis no viewport

Escala

Especifica a escala do viewport em relação à página; selecione uma escala ou escolha Personalizada e insira um valor em Escala Personalizada

Nível de Detalhe

Selecione o nível de detalhe a usar para mostrar símbolos e objetos plug-in no viewport; VejoPersonalização de níveis de detalhe para componentes 2D e 3D de definições de símbolo e objetos de plug-in.

Os componentes de parede, laje e telhado são exibidos nas configurações Média e Alta.

Mostrar Objetos Planos

Exibe objetos planos 2D para todas as configurações do viewport; quando desmarcada esta opção, os objetos planos 2D são exibidos apenas na vista Topo/Planta

Exibir extensões além do Plano de Corte

Disponível se o viewport de detalhe estiver sendo criado a partir de um viewport de secção; exibe objetos além do plano de corte de secção

Mostrar Componentes 2D

Exibe componentes 2D (quando disponíveis) para símbolos e objetos de plug-in posicionados normais à vista; VejoConceito: Componentes 2D para definições de símbolos e objetos de plug-in. Quando o objeto não possui um componente 2D para a visualização, o componente 3D é exibido.

Isso se aplica apenas aos viewports com apresentação Linhas Escondidas e definido com uma vista 3D na projeção ortogonal.

Se o viewport de detalhe estiver sendo criado a partir de um viewport de secção da camada de projeto com Mostrar como Viewport Plano desmarcada, o viewport exibirá componentes 2D apenas nos gráficos de corte.

Apresentação de Fundo

Disponível se o viewport de detalhe estiver sendo criado a partir de um viewport; alguns modos habilitam o botão Configurações de Apresentação, para especificar os parâmetros de apresentação a usar

Configurações de Fundo de Apresentação

Disponível se o viewport de detalhe estiver sendo criado a partir de um viewport e o modo Apresentação selecionado exigir que os parâmetros sejam definidos. Veja o seguinte:

Configurações sombreadas: Opções de Sombreado

Opções de Renderworks Personalizado: Opções do Renderworks Personalizado

Opções de Renderworks Artístico: Opções de RenderWorks Artístico

Opções de Linhas Escondidas, Linha Escondidas Tracejadas e Sombreamento Sólido Final: Opções de Apresentação com Linhas

Ajustes de Sketch: Aplicando estilos de sketch a viewports

Mostrar Preenchimento 2D

Quando Apresentação estiver definido como Linhas Escondidas ou Linhas Escondidas Tracejadas, esta opção exibe preenchimentos 2D para objetos planos e componentes 2D; VejoPreenchimento

Fundo RW

Disponível se a viewport de detalhes está sendo criada a partir de uma viewport e oRenderização de fundo modo é um modo Renderworks.

Se um estilo Renderworks for selecionado, mas nenhuma opção de fundo RW estiver disponível, o fundo será controlado pelo estilo; VejoEstilos de Renderworks.

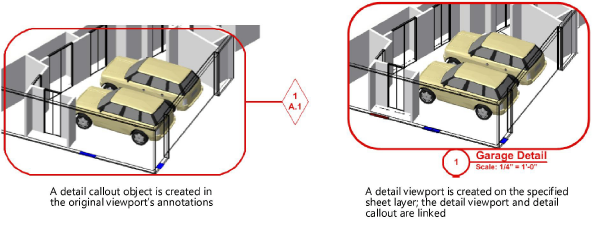

Ajustes de Indicação de Detalhe

Usar configurações padrão de estilo

Especifica se o rótulo usará um estilo selecionado no Seletor de recursos ou as preferências atuais para a ferramenta Refer do Desenho

Auto-Coordenar

Usa oNúmero desenho,Título do Desenho, eNúmero da Folhada janela de visualização no marcador da chamada e atualiza automaticamente se a janela de visualização for renumerada ou movida para outra camada. Desmarque para inserir essas informações manualmente.

Número do Desenho/Título do Desenho/Número da Folha

Identifica a janela de visualização à qual o marcador de texto explicativo faz referência. Se a Coordenação Automática estiver desmarcada, insira as informações manualmente. Caso contrário, as informações da janela de viewport vinculada são usadas.
