Editando texturas de decalque

Semelhante a outras texturas, as texturas de decalque podem ser editadas na paleta Informações do objeto. Dependendo do tipo de mapa, as texturas de decalque também podem ser posicionadas e ajustadas com a ferramenta Mapeamento de Atributo . Como os decalques são recursos de textura, a definição da textura pode ser editada no Gerenciador de recursos.

Quando um decalque é aplicado a um objeto ou sua face ou parte, a textura do decalque é exibida no navegador de textura da paleta Informações do objeto, aninhada sob o item da lista ao qual é aplicado. Para editar os parâmetros da textura do decalque, selecione-o na lista e edite-o conforme descrito emGerenciando texturas de objetos a partir da paleta Informações do objeto. Menos parâmetros estão disponíveis para texturas de decalque do que para a textura de base, porque a textura de base determina o tipo de mapeamento para o objeto.

Várias restrições podem ser aplicadas a um objeto; todos estão aninhados no item da lista no navegador de textura. Para alterar a ordem de empilhamento dos decalques, clique e arraste as texturas do decalque na lista.

Texturas multicamadas e parâmetros de mapeamento podem ser transferidos entre objetos com os atributos de preenchimento da ferramenta Conta-gotas (Textura). VerTransferindo Atributos.

Os decalques devem ser renderizados em um modo Renderworks.

Mapeamento direto da textura do decalque

Os decalques podem ser movidos, dimensionados e girados com a ferramenta Mapeamento de atributos . O mapeamento de decalque é executado em um decalque por vez, separadamente do mapeamento de textura base descrito em Mapeamento de textura direto.

O tipo de mapa da textura subjacente determina o tipo de mapa do decalque. A textura subjacente deve ter mapeamento planar, esférico ou cilíndrico para que o decalque seja editado com a ferramenta Mapeamento de atributo .

Para ajustar o mapeamento da textura do decalque com a ferramenta Mapeamento de Atributo :

Selecione um objeto 3D texturizado com um ou mais decalques.

No navegador de textura na guia Renderizar da paleta Informações do objeto, selecione o decalque para ajustar.

Clique na ferramenta.

Se a parte selecionada tiver uma textura sem suporte subjacente ao decalque (com um plano de alinhamento automático, perímetro ou tipo de mapeamento de telhado), um alerta é exibido. Selecione outro tipo de mapa e clique em Sim para continuar.

Se aplicável, selecione como dimensionar ou girar a textura na barra de ferramentas. Para ajustar a textura sobre um canto da grade de edição, clique no modo Escala/Rotacionar pelo Canto; Para ajustar a textura sobre o centro da grade de edição, clique no modo Escala/Rotacionar pelo Canto;

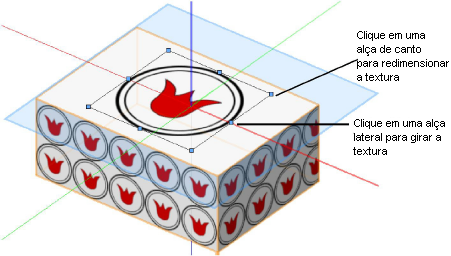

Um quadro de edição no modo de mapeamento 2D é colocado sobre a textura do decalque. Defina a posição do decalque e gire ou redimensione o decalque conforme necessário.



Ação	Descrição
Para mover o decalque	Clique dentro do quadro de edição e arraste a textura para o local desejado na textura base
Para redimensionar o decalque	Clique em uma alça de canto do quadro de edição; o cursor de redimensionamento é exibido. Arraste para definir o objeto de edição em uma nova escala. Clique para confirmar o ajuste.
Para girar o decalque	Clique em uma alça lateral da grade de edição (o cursor de rotação é exibido) e arraste a alça para o novo ângulo de rotação. Clique para confirmar o ajuste.

Editando a definição da textura do decalque

Os decalques, como outras texturas, são salvos como recursos e podem ser editados na paleta Informações do objeto ou no Gerenciador de recursos. Os decalques são texturas baseadas em imagens mascaradas com transparência, mas os sombreadores podem ser adicionados e os parâmetros do sombreador podem ser alterados. Por exemplo, você pode desejar aplicar um sombreador de relevo (com base no sombreador de imagem colorida) a letras em um sinal para dar a elas uma aparência 3D. Por padrão, a refletividade de um decalque é fosca, mas isso também pode ser alterado. Ajuste os parâmetros de mascaramento e adicione repetições verticais e / ou horizontais da textura se a única repetição padrão precisar ser alterada.

Selecione o comando de edição desejado no menu Texture na guia Render, e vejaEditando texturas e shaders de objetos selecionadoseEditando texturas e shaders no Administrador de Recursos para obter informações sobre como editar a textura do decalque e seus shaders.
