Gerando Superfícies Loft com Duas Guias
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Loft com Guias
|
Superfície Loft
|
Modelagem 3D |
Shift+K |
Para gerar uma superfície Loft a partir de duas guias:
Clicar em ferramenta e modo.

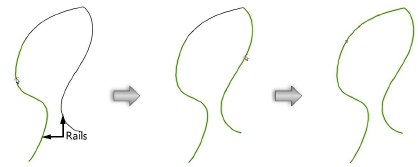

Clique nos objetos que serão as duas guias, e então clique no objeto de secção. O perfil curvo da secção cruzada não precisa interseccionar as curvas guia.
Neste modo, apenas uma secção deverá ser selecionada.
Uma vez todas as curvas estejam selecionadas, pressione Enter (Windows) ou Return (Macintosh) ou clique no botão executar na Barra de Ferramentas.
A janela de diálogo Criar Superfície Loft irá abrir.
Especifique as configurações de criação de loft desejadas (consulteGerando Superfícies Loft sem Guias).

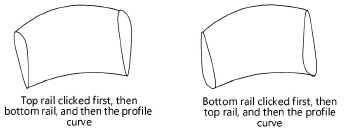

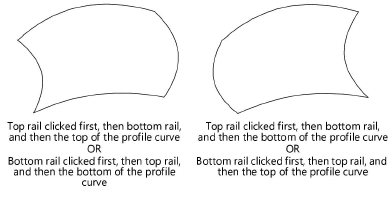

A superfície loft é criada diferentemente dependendo de como o perfil curvo é aberto ou fechado, e como o início/fim das guias tocam o perfil curvo. Em certas instâncias, a ordem do clique (o qual a guia é clicada) e a localização (parte do perfil curvo que é clicado) irá produzir uma superfície loft diferente.
|
Status do Perfil Curvo e Guias |
Efeito da Guia Clicada/Localização do Clique do Perfil |
|
Perfil Curvo Aberto |
|
|
Início/fim de uma das guias toca o início/fim do perfil aberto |
A ordem de clique e local do clique no perfil não afetam a criação da superfície loft |
|
Início/Fim das guias não tocam o início/fim do perfil aberto, ou não tocam o perfil aberto
|
Ambos, ordem do clique da guia e localização onde o perfil é clicado, afetam como a superfície loft é criada
|
|
Perfil Curvo Fechado |
|
|
Início/fim de uma das guias tocam o perfil curvo fechado |
A ordem do clique e localização não afetam a criação da superfície loft |
|
Início/fim das guias não tocam o perfil fechado
|
A ordem do clique afeta como a superfície loft é criada
|
