Gerando Superfícies Loft sem Guias
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Loft Sem Guias
|
Superfície Loft
|
Modelagem 3D |
Shift+K |
Para criar uma superfície Loft a partir de duas ou mais secções:
Clicar em ferramenta e modo.

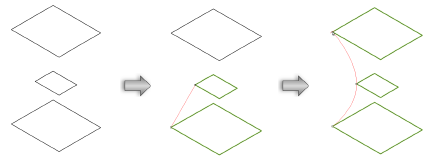

Clique em cada seção. O cursor irá mudar para uma seta sempre que você estiver sobre uma seção válida. O vértice mais próximo do ponto clicado será o ponto selecionado para passagem da superfície.
A curvatura proposta para a superfície é mostrada em vermelho conforme cada seção é clicada.
Perfis são criados usando curvas NURBS que não necessitam ter a mesma forma ou serem planas. Todas as curvas NURBS precisam ser objetos fechados ou abertos, não uma mistura dos dois. Loci 3D podem ser usados em um loft, mas precisam ser exibidos no início ou no fim da sequência.
Uma vez todas as curvas tenham sido selecionadas, pressione Enter (Windows) ou Return (Mac) ou ainda, clique o botão Executar na Barra de Ferramentas.
A janela de diálogo Criar Superfície Loft irá abrir. Defina os ajustes desejados para a criação da superfície (veja.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Selecionar Curva |
Seleciona a curva de secção transversal anterior ou seguinte. Inverter altera a direção da curva para torcer ou desenroscar a superfície do loft. |
|
Inverter |
Clique para inverter a direção. |
|
Selecionar Alinhamento pelo Ponto |
Use para avançar ou retroceder a seleção do ponto na curva ativa. Se a seção não possuir nenhum vértice os controles ficarão desativados. |
|
Selecionar Alinhamento por Porcentagem |
Seleciona pontos ao longo de uma seção transversal geometricamente contínua (como um círculo) por uma porcentagem especificada ou ajustando o controle deslizante |
|
Ruleds |
Irá gerar uma superfície com segmentos lineares (planos) entre cada seção
|
|

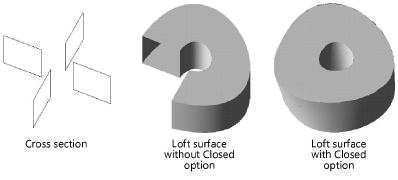

Fechada |
Criar uma superfície de loft que se fecha sobre si mesma. Como o ponto inicial não pode ser selecionado como o ponto final de um loft, a opção Fechada conclui automaticamente a conexão.
|
|
Criar Sólido |
Criará uma superfície Loft com os extremos fechados; desselecione para criar um grupo de superfícies NURBS ao invés de um sólido qualquer
|
|
Manter Curvas |
Retém as curvas de seções após a superfície Loft ter sido gerada. |
|
Preview |
Clique para visualizar um preview da superfície Loft que será será gerada com os parâmetros selecionados. |
