Criando Retângulos Arredondados
Retângulos arredondados podem ser criados com diâmetros de canto simétricos, proporcionais ou irrestritos.
Cantos simétricos têm os mesmos diâmetros de cantos arredondados X e Y. Cantos proporcionais são criados como um terço da largura e altura do retângulo arredondado; por exemplo, um retângulo arredondado com uma largura de 15,24 cm e uma altura de 7,62 cm tem um valor de Diam X de 5,08 cm e um valor de Diam Y de 2,54 cm. Retângulos arredondados com cantos simétricos e proporcionais têm os mesmos comprimentos de arco horizontal e vertical. Retângulos arredondados sem restrição também podem ser criados usando diâmetros de canto X e Y específicos.
Dois modos estão disponíveis. O modo Empurrar/Puxar está disponível imediatamente em vistas 3D para extrudar o retângulo logo após a sua criação.
|
Modo |
Descrição |
|
Diagonal
|
Define as dimensões da caixa (contorno) que conterá o retângulo arredondado. |
|
Invertidos
|
Define o comprimento da largura e da altura para criar o retângulo arredondado, que poderá ser rotacionado se desejado. |
|
Empurra/Puxa (Somente visualizações 3D)
|
Imediatamente faz a extrusão do retângulo arredondado após sua criação; veja Modo Empurra/Puxa das Ferramentas Planas |
|
Combinar Empurra/Puxa (disponível com Empurrar puxarmodo)
|
Quando a forma a ser extrudada é desenhada na face de um objeto sólido, combina os dois objetos em uma única adição sólida ou subtração sólida; quando este submodo é desabilitado, a nova extrusão permanece um objeto separado, e o objeto sólido existente permanece inalterado |
|
Preferencias
|
Define as propriedades padrão dos retângulos arredondados |
Retângulo arredondado canto a canto
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Diagonal
|
Retângulo Arredondado
|
Básica |
Alt+4 (Windows) Option+4 (Mac) |

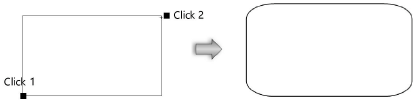

Para criar retângulos arredondados de canto a canto:
Clicar em ferramenta e modo.
Clique em Preferências para abrir a caixa de diálogo Definir padrão pontilhado e especificar os parâmetros padrão da ferramenta. As propriedades podem ser editadas a partir da paleta Informações do Objeto.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Estilos de Cantos |
Escolha o método de arredondamento dos cantos do retângulo. Simétrico: os diâmetros do canto serão idênticos nas direções X e Y Proporcional: os diâmetros do canto medirão um terço da largura e altura do retângulo Livre: sem restrições nos diâmetros dos cantos X e Y (disponíveis após o posicionamento na paleta Info de Objeto) |
|
Diâmetros dos Cantos |
Para o estilo de canto retângulo arredondado simétrico ou sem restrições, insira o diâmetro X e o diâmetro Y do canto; simétrico mantém automaticamente o mesmo valor para X e Y |
Clique para definir o ponto inicial do retângulo; este ponto será o centro do retângulo. Mova o mouse até que a altura do retângulo esteja definida.
Clique para definir o canto diagonalmente oposto ao primeiro canto.
Retângulo arredondado girado
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Invertidos
|
Retângulo Arredondado
|
Básica |
Alt+4 (Windows) Option+4 (Mac) |

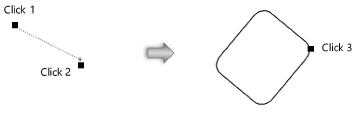

Para criar retângulos arredondados girados:
Clicar em ferramenta e modo.
Defina as preferências de retângulo arredondado conforme descrito emRetângulo arredondado canto a canto.
Clique para definir o ponto inicial do retângulo. Mova o cursor para definir o ângulo de rotação.
Clique para confirmar o ângulo de inclinação. Mova o mouse até que a altura do retângulo esteja definida.
Clique para criar o cone; o indicador de posição da caixa delimitadora na paleta Info de Objeto corresponde à rotação do retângulo rotacionado.
