Extremo

Localiza o ponto extremo dos arcos, e o final do canto de um objeto

Ponto Médio em Borda

Localiza o ponto médio do canto de um objeto

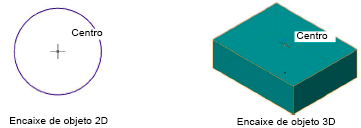

Ponto Central

Localiza o centro de objetos 2D e bordas de arco, assim como malhas, extrusões, varreduras, esferas, polígonos 3D e paredes, pisos, telhados, telhado e colunas

Pontos Quadrantes

Localiza os pontos superior, esquerdo, direito e inferior de círculos, ovais, retângulos e retângulos arredondados.

Ponto de Inserção

Localiza a origem do objeto de loci, luzes, objetos, símbolos, textos e, para cotas, um dos pontos referenciados.

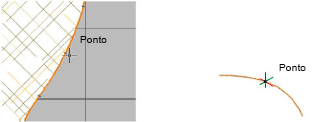

Vértices

Localiza os cantos em polilinhas, polilinhas Bézier e segmentos cúbicos de polilinhas; em objetos 3D, localiza o vértice de um objeto sólido ou o ponto de controle de uma curva NURBS.

Ponto Mais Próximo em Borda

Em objetos 2D, localiza o ponto mais próximo de uma borda de um objeto; em objetos 3D, localiza qualquer ponto não específico ao longo de uma borda sólida ou curva NURBS. Pode ser mais conveniente usar a Atração de Borda Referencial; veja Ajustando-se a uma borda inteligente.

Pontos de Atração Prioritária

Possibilita a atração prioritária para objetos, que é útil em áreas congestionadas do desenho, ou para certas operações como dimensionamento ou movimento de objetos, quando há diversos pontos de atração de objeto dentro da janela de atração. O SmartCursor atrai para o ponto de atração prioritária definido pelo objeto, acima de todos os outros pontos de atração de objeto. Veja Conceito: Indicadores de Atraçãopara mais detalhes. Os pontos de ajuste principais são exibidos com um quadrado vermelho preenchido por padrão, mas isso pode ser alterado; veja Configurando as Dicas Interativas de Tela.
