Ajustando-se a uma borda inteligente
|
Ferramenta |
Localização |
|
Borda referencial
|
Barra de status |
Quando a Atração à Borda Referencial estiver ativada, o SmartCursor procurará pontos em um canto 2D especificado, ou em uma certa distância a partir deles. Os cantos da geometria 2D, bem como os segmentos de curva de arcos e polilinhas, podem ser usados como Bordas Referenciais. Assim que a Borda Referencial for definida, você poderá alinhá-la horizontalmente, verticalmente ou em um ângulo específico através das linhas de extensão e das dicas do SmartCursor. Uma Borda Referencial também fornece atração a um ponto em um canto sem que seja necessário ativar a opção de atração ao Ponto Mais Próximo em Borda.

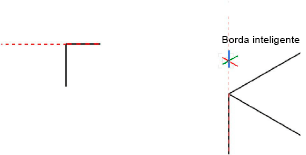

Para definir uma Borda Referencial, deixe o cursor sobre o canto de um objeto 2D por alguns segundos ou pressione a tecla T quando estiver sobre o canto. Linhas de extensão pontilhadas irão indicar que a Borda Referencial foi definida.
Até duas Bordas Referenciais podem ser definidas, e as bordas anteriores serão excluídas. Uma Borda Referencial pode ser excluída ao deixar o cursor sobre o canto por alguns segundos ou pressionando a tecla T quando estiver sobre o canto.
A tecla T funciona independentemente se a atração às bordas referenciais estiver ativada ou não na barra de Status.
Para definir a atração à Bordas Referenciais:
Clique na ferramenta.
Para alterar as configurações, se necessário, clique duas vezes, clique com o botão direito ou clique e segure sobre a ferramenta para abrir o popover Ajustes de Atração às Bordas Referenciais e definir seus parâmetros.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Ativar borda se o mouse parar por _ seg. |
Define uma Borda Referencial na localização atual do cursor quando este estiver parado por alguns segundos. Você também pode pressionar a tecla T para definir ou excluir uma Borda Referencial mesmo se a opção Ativar Borda estiver desativada.
|
|
Atrair à Bissetriz |
Localiza pontos ao longo da bissetriz que fazem interseção com duas Bordas Referenciais
|
|
Atrair à Distância |
Define o deslocamento a partir de qualquer extremidade da linha de extensão da Borda Referencial, que será indicado por marcadores adicionais ao longo da linha de extensão; informe o valor do deslocamento.
|
|
Atrair às Linhas de Extensão |

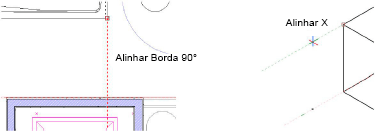

Cria linhas de extensão a partir de pontos referenciais perpendiculares e paralelos à Borda Referencial
|
|
Redefinir para os padrões |
Redefine as configurações de atração às bordas referenciais para os padrões |
A aparência das Bordas Referenciais pode ser alterada; veja Configurando as Dicas Interativas de Tela.
