Atributos de Estilos de Linha
Estilos de linhas, o qual inclui a espessura da linha e o estilo de tracejado, podem ser especificados para objetos.

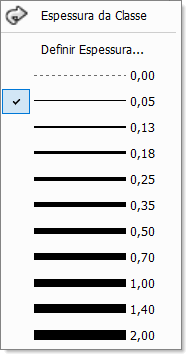

Na Paleta de Atributos, clique no menu de estilos de linhas para selecionar a espessura e o tipo de tracejado. Para adicionar, remover ou editar os valores de espessura de linha disponíveis, veja Criando personalizadasespessuras de linha.
Para definir uma espessura de linha personalizada para um objeto selecionado, clique em Definir Espessura na lista Espessura da Linha. A janela de diálogo Definir Espessura é aberta; selecione Unidades da Espessura, digite o Valor da espessura.
Selecione Espessura da Classe para usar os atributos de linha definidos para a classe do objeto (veja Setting class attributes). Se Usar na Criação estiver ativa nos atributos da classe, o estilo de linha do objeto será automaticamente definido pela classe.
Criando personalizadasespessuras de linha
|
Comando |
Caminho |
|
Espessura de Linhas |
Organizar > Ajustes do Vectorworks |
Você pode personalizar as definições de espessura de linha no menu Espessuras de Linha, disponível na paleta de Atributos. As espessuras editadas são salvas com suas preferências de usuário, para que estejam disponíveis da próxima vez que você iniciar o Vectorworks.
Para criar uma espessura de linha personalizada para a paleta de Atributos:
Selecionar o comando A janela de diálogo Espessuras de Linhas Padrão aparecerá.
Selecione o critério de espessura de linha preferido.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Novo |
Digite o novo valor da espessura para substituir o valor da espessura atual listada à esquerda |
|
Unidades |
Selecione as Unidades a serem usadas para a espessura de linha editada. Independentemente das unidades selecionadas, as medições são salvas como mils inteiros; espessuras de linha inseridas em qualquer unidade são arredondadas para cima ou para baixo para o milhar inteiro mais próximo. Duas espessuras de linha personalizadas não podem arredondar para o mesmo mil. |
