Símbolos dentro de uma única parede podem ser movidos, duplicados e distribuídos ao longo de uma determinada distância com a ferramenta Mover por Pontos . A ferramenta funciona tanto em vistas 2D como 3D.
Símbolos também podem ser duplicados em paredes com a ferramenta Duplicar Símbolo na Parede, veja Inserindo símbolos com o Duplicar Símbolo na ferramenta Parede ) e com o comando Matriz de Duplicação (veja Duplicar símbolos em uma parede com o comando Matriz de Duplicação).

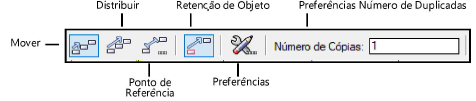

A ferramenta Mover por Pontos possui três modos.
Modo |
Descrição |
Mover |
Move e duplica os símbolos selecionados de acordo com a distância e direção especificada pelos dois cliques do mouse. |
Distribuir |
Move e distribui símbolos entre os pontos especificados por dois cliques do mouse. |
Ponto de Referência |
Move os símbolos selecionados de acordo com uma medida de deslocamento definida e o ponto de referência clicado; os ajustes das Preferências não são aplicáveis quando este modo está selecionado. |
Retenção do Objeto |
Mantém os símbolos originais; esta opção é idêntica à opção Reter nas preferências da ferramenta. |
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
● Mover
● Distribuir
|
Mover por Pontos
|
Básicas |
Shift+M |
Os modos Mover e Distribuir funcionam da mesma forma para símbolos em paredes como funciona para outros objetos, com exceção do vetor de deslocamento que é especificado pelos cliques que são assumidos ao longo da parede. (veja Movendo Objetos com o modo Mover ou Distribuir para detalhes.)
Para mover, duplicar e distribuir símbolos selecionados em uma parede:
1. Selecione o(s) símbolo(s) em uma parede para mover e/ou duplicar; caso múltiplos símbolos sejam selecionados, eles devem estar na mesma parede.
2. Clique na ferramenta e, em seguida, clique em Preferências.
A janela de diálogo Mover por Pontos abrirá. Selecione os ajustes desejados e clique OK.
Clique
para exibir/ocultar parâmetros.
Para selecionar símbolos adicionais ou para mudar os símbolos atualmente selecionados para mover, pressione e mantenha a tecla Alt (Windows) ou Cmd (Macintosh), enquanto clicar com shift em objetos adicionais ou clicar-arrastar o mouse ao redor deles para selecioná-los; a ferramenta de Seleção é ativada em modo boomerang enquanto as teclas Alt ou Cmd são mantidas pressionadas.
3. Clique no modo Mover ou Distribuir, dependendo do resultado desejado.
4. Clique uma vez para indicar o ponto inicial do vetor e clique novamente para indicar o ponto final do vetor.
Os símbolos são duplicados ou movidos dentro da parede, na direção e distância especificadas. Se a parede não for longa o suficiente para acomodar as duplicatas e o espaçamento especificados, o número de símbolos e a distância entre eles serão ajustados automaticamente.
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
Ponto de Referência
|
Mover por Pontos
|
Básicas |
Shift+M |
O modo Ponto de Referência pode funcionar de duas maneiras; o primeiro clique pode indicar o objeto a ser movido ou o ponto de referência a partir do qual o objeto será deslocado.
Para mover os símbolos selecionados em uma parede usando um ponto de referência:
1. Selecione o(s) símbolo(s) em uma parede para mover; caso múltiplos símbolos sejam selecionados, eles devem estar na mesma parede.
2. Clique na ferramenta Mover por Pontos a partir da paleta básica e selecione o modo de ponto de referência a partir da barra de ferramentas.
Alternativamente, clique com o botão direito (Windows) ou Ctrl + clique (Mac) no símbolo e selecione Definir posição no menu de contexto. A ferramenta Mover por Pontos é automaticamente selecionada no modo de ponto de referência.
Para selecionar símbolos adicionais ou para mudar os símbolos atualmente selecionados para mover, pressione e mantenha a tecla Alt (Windows) ou Cmd (Macintosh), enquanto clicar com shift em objetos adicionais ou clicar-arrastar o mouse ao redor deles para selecioná-los; a ferramenta de Seleção é ativada em modo boomerang enquanto as teclas Alt ou Cmd são mantidas pressionadas.
3. Clique para indicar o ponto de referência, ou um ponto no símbolo selecionado.
A janela de diálogo Entrar Deslocamento abrirá, mostrando a distância entre o pontos clicados. Os campos disponíveis dependem se a parede onde o símbolo está é uma parede reta ou curva.
4. Para paredes curvas, selecione se deseja definir o deslocamento pela Distância ou pelo Ângulo ao longo do arco na parede.
5. Mude o valor da distância ou do ângulo de deslocamento.
6. Selecione se o primeiro clique realizado foi do ponto de referência ou de um ponto no símbolo a ser movido.
O símbolo selecionado é movido ao longo da parede como especificado.
7. O ajuste para definir como o primeiro clique deve ser interpretado permanece definido até que seja alterado.
~~~~~~~~~~~~~~~~~~~~~~~~~
